Em projetos de instalações elétricas, é comum a necessidade de incluir grupos geradores para garantir o fornecimento de energia em situações de falha na rede da concessionária. Para isso, o AltoQi Builder oferece ferramentas específicas para o lançamento e a configuração desses equipamentos dentro do modelo BIM da edificação.
Este artigo apresenta o passo a passo para realizar o lançamento de um gerador no projeto elétrico, configurar suas propriedades e integrá-lo corretamente ao sistema.
Observação: Os recursos de gerador e quadro de transferência automática (QTA) estão disponíveis a partir da atualização 2025-05 exclusivamente para clientes que adquiriram a versão Assinatura.
Assuntos tratados nesse artigo
Como inserir o gerador no projeto?
O lançamento do gerador é feito diretamente no croqui da edificação. Para isso:
-
Acesse a guia Lançamento, grupo Rede, e selecione a Posição adequada para o lançamento.
-

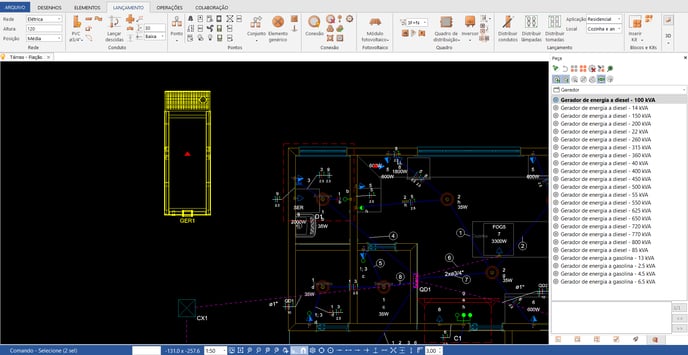

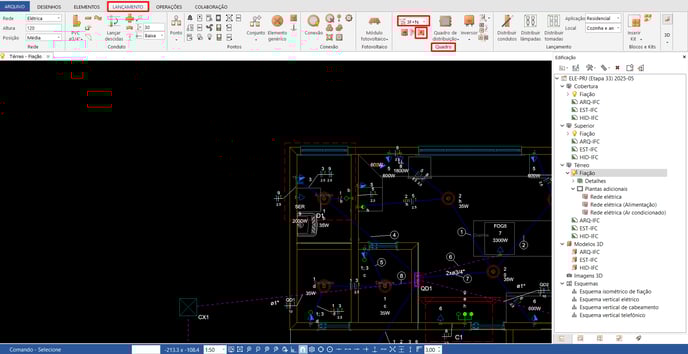

Ainda na guia Lançamento, acesse o grupo Quadro, selecione o esquema desejado e clique no comando Gerador:
-
Clique no ponto desejado do croqui para definir a posição do equipamento.
-
Na janela Peça, escolha o modelo do gerador conforme as especificações técnicas do projeto.
-
Defina o ponto diretor e pressione Enter para finalizar o comando:
Como configurar as propriedades do gerador?
Com o gerador lançado, é possível definir suas propriedades:
-
Acesse o Gerenciador, disponível na guia Operações, grupo Exibir:
-

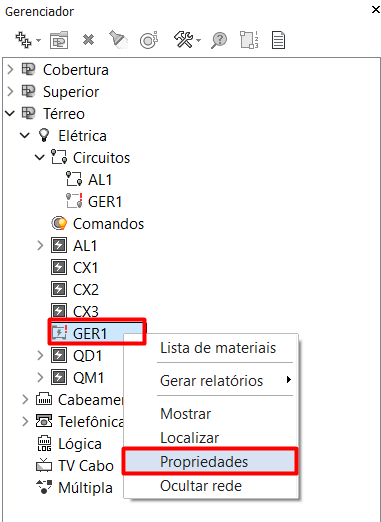

Localize o gerador na lista de elementos e acesse suas Propriedades com o botão direito:
-

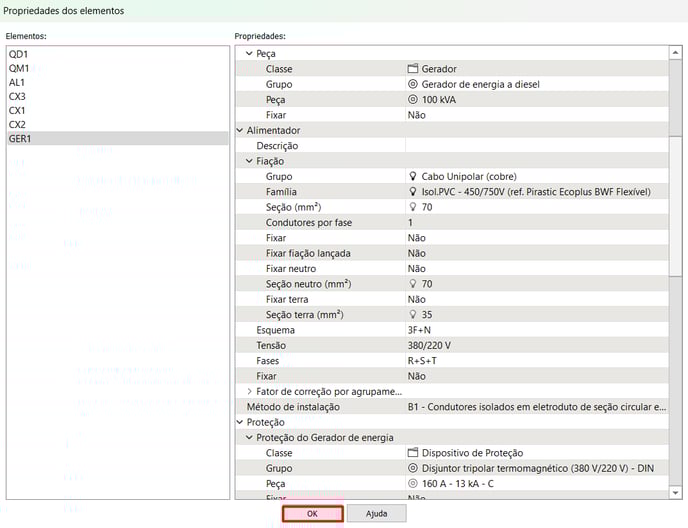

Na janela de propriedades, configure o que desejar;
-
Confirme em OK:
O gerador dispõe de parâmetros configuráveis que impactam diretamente o seu dimensionamento, como o fator de segurança, que pode variar de 1 a 10 e atua como multiplicador da potência, e a definição do tipo de potência a ser considerada, entre demandada ou instalada. Ambas as configurações influenciam o cálculo da potência final requerida para o gerador.
Como integrar o gerador ao sistema elétrico?
Para que a integração do gerador ao sistema elétrico do projeto seja realizada, é necessário o lançamento de um Quadro de transferência automática (QTA), a inserção de dispositivos de transferência no QTA e definição das ligações necessárias entre os dispositivos e os quadros.
Como inserir o Quadro de transferência automática (QTA) no projeto?
O QTA é o equipamento responsável por ativar o gerador em caso de emergência (falha na rede elétrica). O lançamento do QTA pode ser realizado seguindo os passos abaixo:
-
Acesse a guia Lançamento, grupo Rede, e selecione a Posição adequada para o lançamento.
-

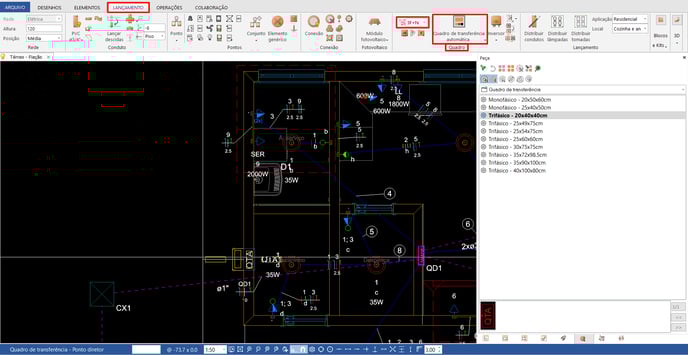

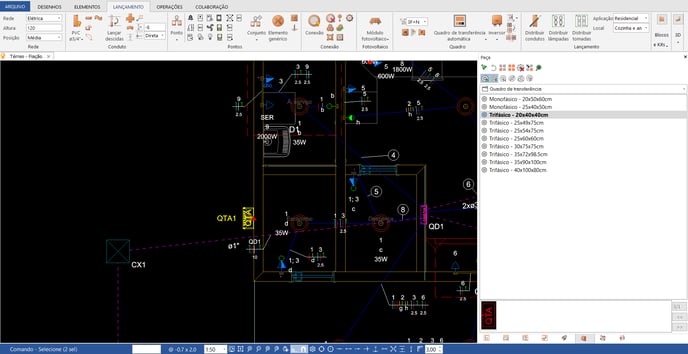

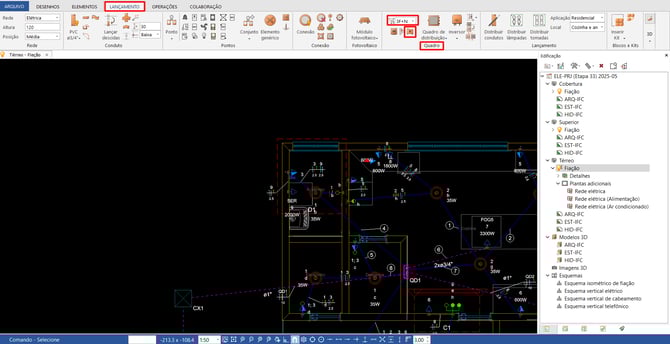

Ainda na guia Lançamento, acesse o grupo Quadros, selecione o esquema desejado e clique no comando Quadro de transferência automática:
-
Clique no ponto desejado do croqui para definir a posição do equipamento.
-
Na janela Peça, escolha o modelo do QTA conforme as especificações técnicas do projeto.
-

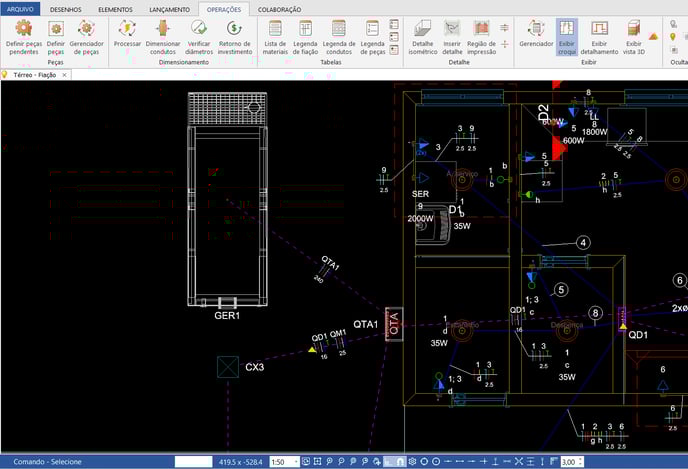

Defina o ponto diretor e pressione Enter para finalizar o comando:
Como associar o QTA ao gerador?
Após lançar o QTA, para associá-lo ao gerador basta acessar as propriedades do gerador. Para isso:
-
Selecione o gerador no croqui.
-
Acesse a guia Elementos, grupo Acessar e selecione o comando Propriedades.
-

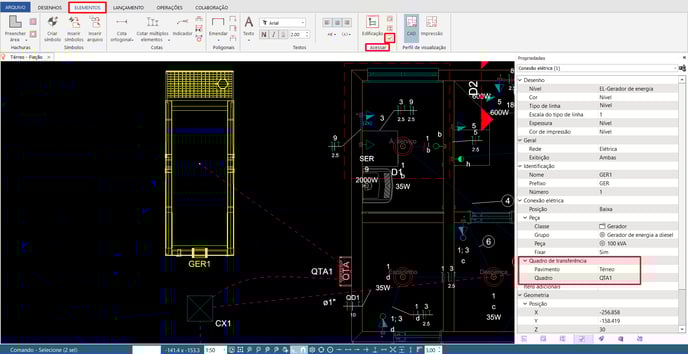

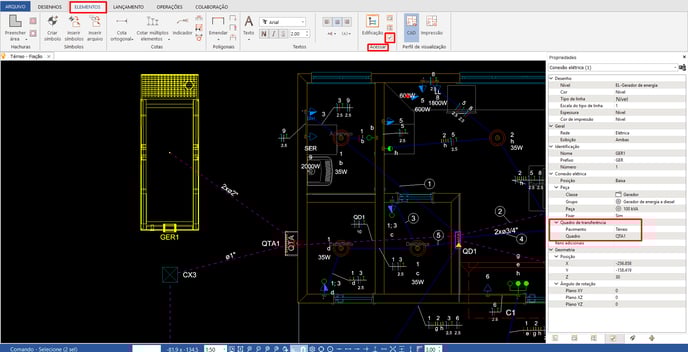

Na janela propriedades, Quadro de transferência, selecione o Pavimento e o Quadro referente ao QTA desejado:
Como adicionar os dispositivos de transferência ao QTA?
Após realizar o lançamento do QTA, é necessário adicionar dispositivos de transferência ao mesmo. Os dispositivos de transferência são componentes internos do QTA e são adicionados diretamente pelo gerenciador da seguinte forma:
-
Acesse o Gerenciador, disponível na guia Operações, grupo Exibir:
-

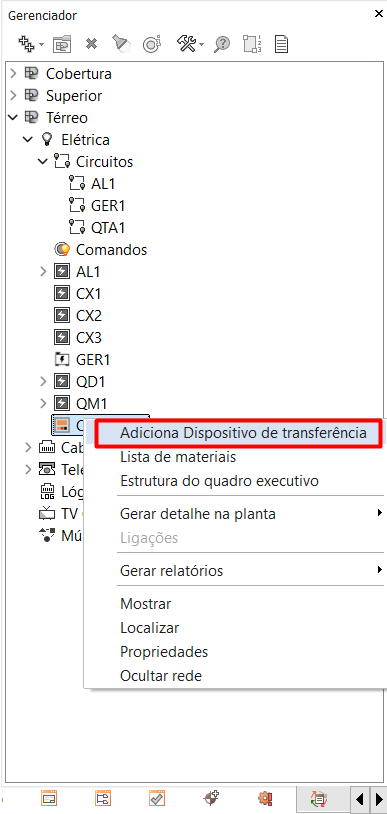

Localize o QTA na lista de elementos e adicione o dispositivo de transferência com o botão direito:
Como realizar as ligações entre os dispositivos e os elementos?
Ainda no gerenciador, agora será possível realizar as ligações entre os dispositivos e os elementos do projeto. Para isso:

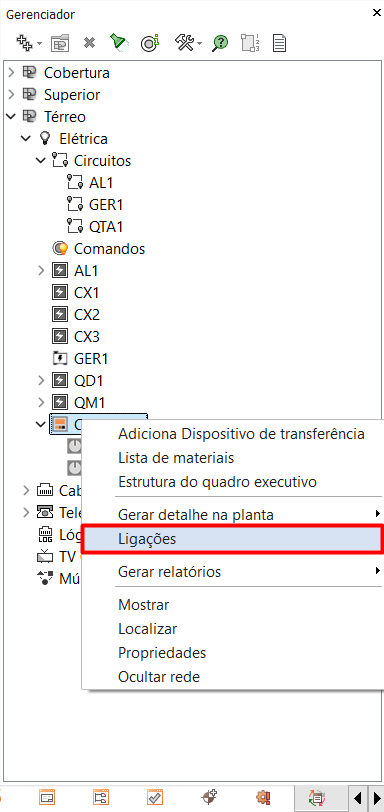

- Localize o QTA e clique com o botão direito para selecionar a opção ligações:

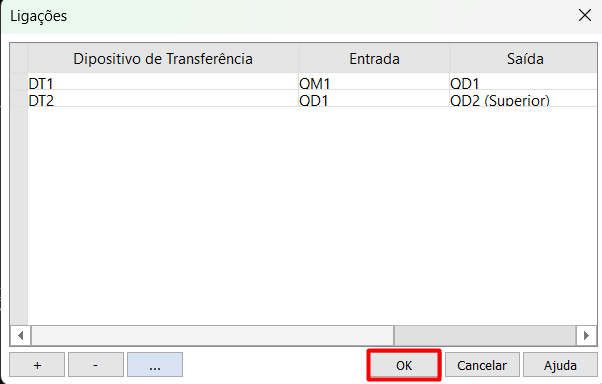

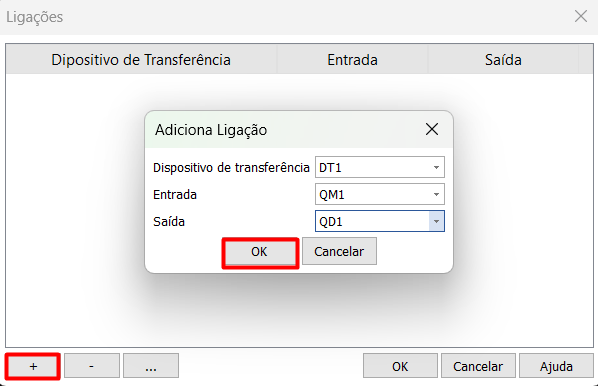

- Na janela ligações, adicione a ligação desejada por meio do botão "+";

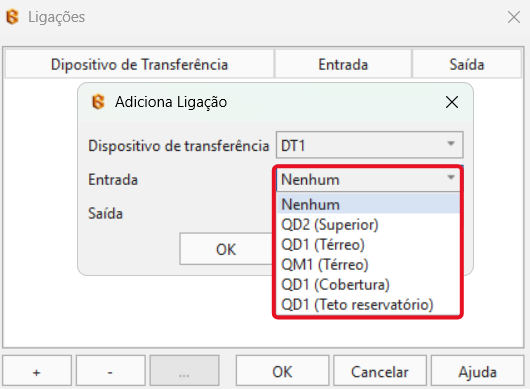

- Selecione o dispositivo de transferência, a entrada e saída desejados;

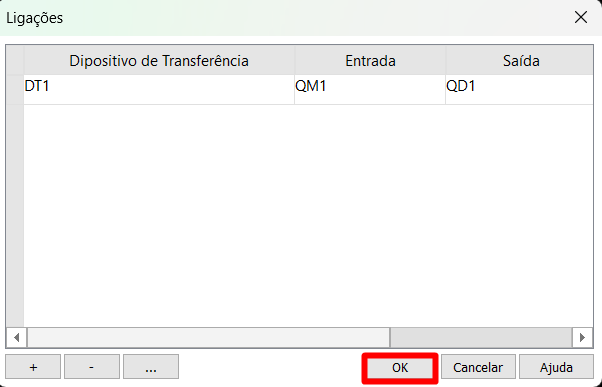

- Clique em OK para adicionar a ligação:
- Após realizar as ligações desejadas, clique em OK:
Sobre a definição das ligações:
- Um quadro de transferência pode ter vários dispositivos de transferência associados, ou seja, mais de uma ligação.
- Cada dispositivo de transferência, por sua vez, pode ter apenas um quadro de entrada e múltiplos quadros de saída.
-
A associação dos quadros ao dispositivo de transferência segue uma relação hierárquica. Dessa forma, os quadros definidos como saída devem estar diretamente associados ao quadro selecionado como entrada para que possam ser selecionados.
Em outras palavras, apenas os quadros que pertencem diretamente à hierarquia do quadro de entrada selecionado estarão disponíveis para configuração como quadros de saída.

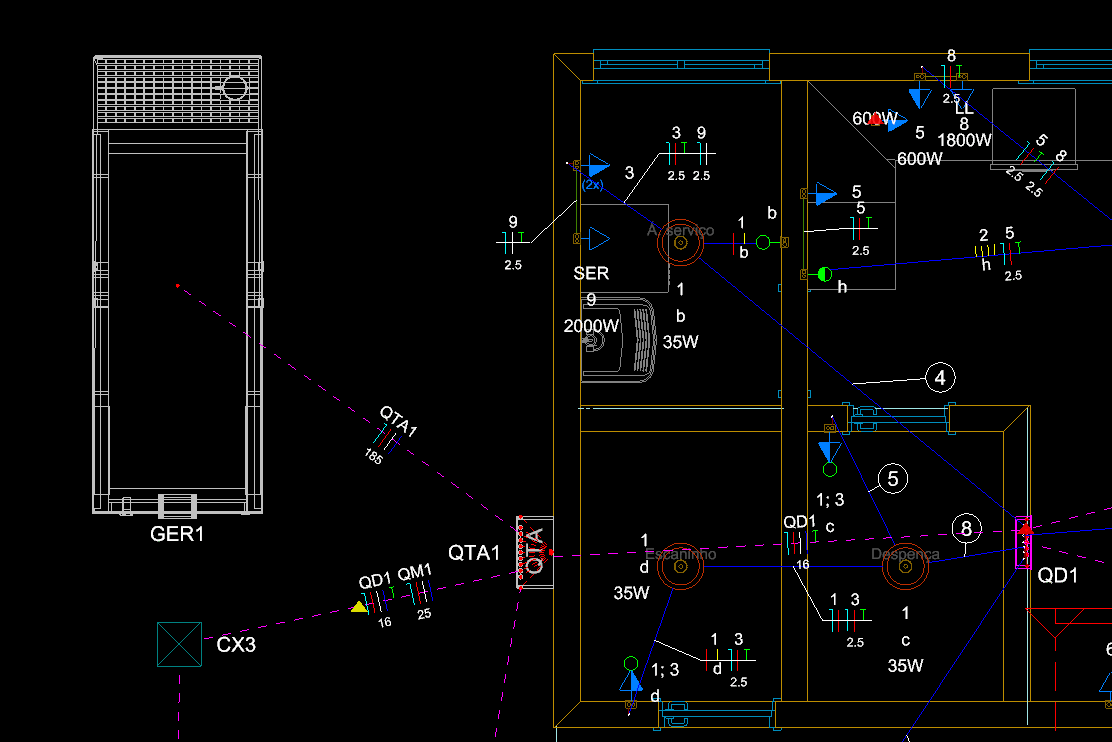

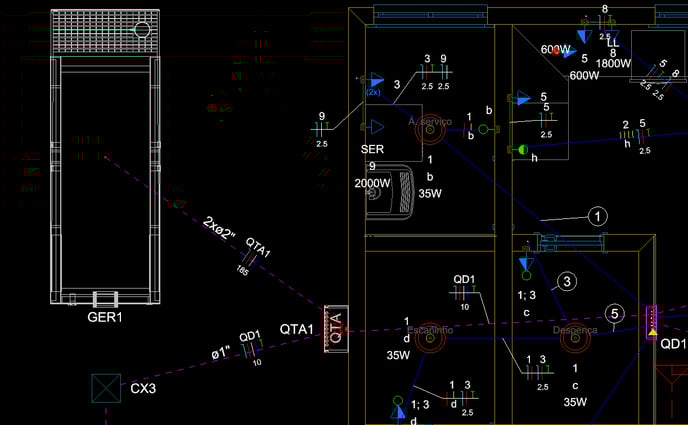

Por fim, basta processar o projeto, assim como indicado no material Como processar o dimensionamento no módulo Elétrico do AltoQi Builder. Assim, o dimensionamento será realizado e as fiações devidamente inseridas no projeto:
O lançamento correto de geradores no AltoQi Builder garante a confiabilidade do sistema de alimentação de emergência e permite o dimensionamento adequado das cargas e dispositivos associados. Recomenda-se seguir sempre as orientações normativas vigentes (como NBR 5410) e realizar a análise do sistema de forma integrada.
Exemplo de lançamento em vídeo
Realizando os procedimentos descritos neste artigo é possível lançar e configurar um gerador de forma adequada às necessidades do seu projeto. Se você preferir, poderá acompanhar um exemplo de aplicação deste recurso no vídeo abaixo:
Como gerar o diagrama unifilar do gerador?
O diagrama do gerador permite representar, de forma gráfica, a ligação do grupo gerador à instalação elétrica, seguindo a mesma lógica do diagrama unifilar. Neste tópico, será mostrado como realizar a sua inserção no projeto.
O diagrama unifilar do gerador é obtido a partir do Quadro de Transferência Automática (QTA).
Para inserir o diagrama unifilar no projeto é necessário:
- Acessar a guia Operações, grupo Exibir, comando Gerenciador;

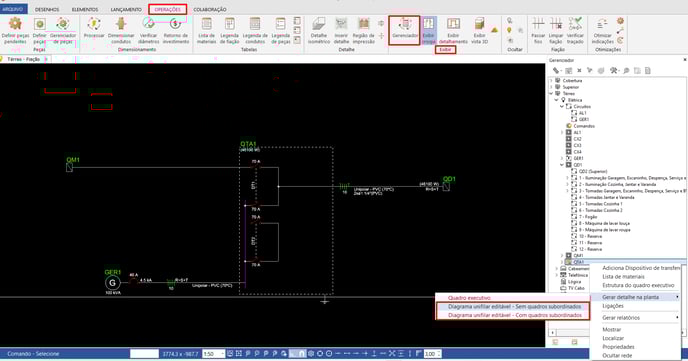

- Na janela Gerenciador, clicar com o botão direito no quadro de transferência desejado e selecionar Gerar detalhe na planta - Diagrama unifilar editável - xxxx:
- Clicar em um ponto no croqui para adicionar o diagrama.
Ao inserir o diagrama do QTA, é possível gerar o esquema contendo apenas o quadro de transferência automática (Diagrama unifilar editável - Sem quadros subordinados)ou incluir também todos os elementos subordinados a ele (Diagrama unifilar editável - Com quadros subordinados). Dessa forma, o usuário pode escolher entre uma representação mais simplificada ou completa, conforme a necessidade do projeto.
Com os procedimentos apresentados acima, é possível inserir corretamente o diagrama do gerador no projeto, assegurando a representação adequada das conexões elétricas e a padronização da documentação.
Perguntas Frequentes
-
Como associar mais de um QTA ao gerador?
Atualmente, não é possível lançar mais de um QTA e associá-los a um mesmo gerador. No entanto, para cada quadro de transferência (QTA) podemos adicionar mais de um dispositivo de transferência, que são os componentes internos do QTA.
