Como utilizar viga associada a dois pavimentos no AltoQi Eberick

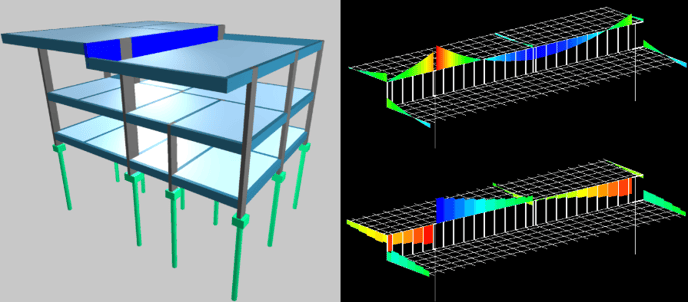

Este artigo orienta sobre o uso do recurso Associar viga no AltoQi Eberick, que permite lançar uma viga comum a dois pavimentos consecutivos. A funcionalidade oferece mais liberdade na modelagem estrutural e permite a integração da viga com lajes localizadas em níveis diferentes, considerando corretamente os desníveis no modelo analítico.

Assuntos abordados neste artigo

• 1. Lançamento
  2. Análise Estrutural
  3. Dimensionamento e Detalhamento
  4. Perguntas Frequentes

Lançamento

Para lançar uma viga comum a dois pavimentos, acesse o comando Associar viga, localizado na aba Operações > Vigas. Esse recurso permite transformar duas vigas moldadas in loco, uma sobre a outra em croquis consecutivos, em um único elemento estrutural, representando uma viga comum a dois pavimentos.

A viga associada será exibida com as indicações “TOPO” no pavimento superior e “BASE” no pavimento inferior. Essa associação só é possível em projetos com dois ou mais pavimentos estruturais, sendo feita a partir do pavimento superior.

1. No pavimento superior, acione o comando Associar viga.

2. Selecione as vigas moldadas in loco desejadas e pressione a tecla Enter.

3. O programa verificará se há, no pavimento inferior, uma viga com os mesmos nós, trechos e coordenadas. Além disso, as vigas devem possuir seção constante.

4. Estando os critérios atendidos, as vigas serão associadas automaticamente.

Após a associação, a viga assumirá a seguinte representação nos pavimentos superior e inferior, respectivamente:

Quando duas vigas são associadas, elas passam a agir como um único elemento, tendo como referência o pavimento superior para dimensionamento, detalhamento e os comandos de renumerar e copiar dados. As principais propriedades podem ser alteradas apenas nesse pavimento. No Pórtico 3D e nas Armaduras 3D, haverá a representação somente da viga localizada no pavimento superior da associação.

Análise Estrutural

O modelo de análise da viga comum a dois pavimentos é composto por barras rígidas que conectam os nós da viga do pavimento superior aos mesmos nós localizados no pavimento imediatamente inferior. A viga do pavimento inferior, nesse contexto, tem sua rigidez desconsiderada, atuando apenas como referência geométrica para o vínculo entre os níveis. A transferência de esforços ocorre por meio dessas barras rígidas, sem que haja qualquer aumento de rigidez global no sistema. A viga do pavimento superior é a única considerada no modelo estrutural para fins de análise e dimensionamento.

Deve-se atentar para a altura entre os pavimentos ao utilizar esse recurso. Alturas excessivas não conferem maior rigidez à viga associada, pois os esforços são transmitidos pelas barras rígidas, sem participação estrutural do trecho inferior. Também não é possível configurar o engastamento entre laje e viga de base.

Dimensionamento e Detalhamento

O dimensionamento da viga comum a dois pavimentos é realizado exclusivamente no pavimento superior, onde o elemento associado está representado. As janelas de dimensionamento e de verificação em situação de incêndio exibem apenas a viga desse nível, sem qualquer representação nos pavimentos inferiores. Como se trata de um único elemento estrutural, os detalhamentos de armadura e os relatórios também consideram apenas a viga localizada no nível superior.

Durante o processo, o programa pode emitir avisos no detalhamento. Avisos são situações das quais o projetista deve estar ciente e atento. Eles incluem situações particulares de dimensionamento que devem ser verificadas manualmente pelo projetista ou situações de lançamento.

• Aviso 159 - Viga associada: No caso do usuário definir uma viga como Viga associada, o programa emite este aviso no detalhamento, para alertar o usuário que se trata de uma viga comum aos dois pavimentos. Este aviso será emitido no pavimento superior, no qual a viga em questão foi associada.
• Aviso 161 - Armadura de suspensão não calculada (Viga Associada Base): No detalhamento de vigas associadas, quando é necessária armadura de suspensão na viga de base, o programa não calcula essa armadura, porém emite esse aviso para que o cálculo seja realizado em separado pelo responsável, caso isto seja necessário.

Neste artigo, foram apresentados os principais aspectos do uso da viga comum a dois pavimentos no Eberick, Com essas informações, o projetista pode aplicar a ferramenta de forma adequada em situações de desnível entre pavimentos, aproveitando de seus benefícios.

Perguntas Frequentes

Posso utilizar o recurso em níveis intermediários?

Sim. O comando Associar viga pode ser utilizado tanto entre pavimentos principais quanto entre níveis intermediários, desde que os croquis estejam em sequência (um logo acima do outro).

É possível engastar lajes em vigas associadas?

O engastamento de lajes em vigas associadas só é permitido no pavimento de topo. Caso seja feito no pavimento de base, o programa emitirá erros como:

• Erro L123 – Indica tentativa de engastar lajes separadas por uma viga associada localizada no pavimento inferior.

• Erro L124 – Indica tentativa de engastar uma laje diretamente em uma viga associada no pavimento de base.

Minha viga não associa. O que devo verificar?

Se, ao tentar utilizar o comando Associar viga, a associação não ocorrer, revise os seguintes critérios no lançamento:

• As vigas estão em croquis consecutivos (um imediatamente acima do outro).

• Possuem os mesmos nós, trechos e coordenadas.

• Apresentam seção transversal constante.

• Os pilares de apoio possuem o mesmo ponto fixo nos dois níveis.

Se algum desses pontos não for atendido, a associação não será realizada. Corrija os elementos envolvidos e repita o procedimento a partir do pavimento superior.

O que fazer ao receber o "Erro L115 - Viga associada inconsistente"?

Esse erro indica que a associação entre as vigas não pôde ser concluída devido a inconsistências no lançamento. Para corrigir, verifique os seguintes pontos:

• As vigas não possuem os mesmos trechos, nós ou coordenadas.

• Os tipos de vínculo nos nós são diferentes.

• Os nós superior e inferior não estão conectados à mesma prumada de pilar, parede ou núcleo rígido.

• A viga de base possui contraflecha em algum trecho.

• A viga inferior é de tipo não compatível, como protendida, metálica ou genérica.
