O recurso de blocos no AltoQi Builder foi desenvolvido para facilitar o lançamento e a repetição de conjuntos de elementos em projetos que possuem ambientes semelhantes ou idênticos. É comum em projetos de edificações termos unidades repetidas, como banheiros, apartamentos ou conjuntos técnicos, que exigiriam o mesmo lançamento em diferentes pontos do projeto.
Ao criar um bloco, o usuário agrupa esses elementos em uma única entidade, que pode ser copiada para outras áreas do projeto, inclusive entre pavimentos. O grande diferencial é que, uma vez criado o bloco, qualquer modificação feita nele será automaticamente aplicada em todas as suas ocorrências no projeto, garantindo consistência, muita agilidade e eliminando trabalhos repetitivos.
O recurso de blocos no AltoQi Builder é compatível com todas as disciplinas e tipos de rede disponíveis no software. A funcionalidade foi projetada para oferecer padronização e eficiência no lançamento de elementos, independentemente da especialidade ou do sistema em desenvolvimento.
Esse recurso traz significativo ganho de produtividade e é especialmente útil em fluxos de projeto em BIM, onde alterações após compatibilizações são frequentes e precisam ser realizado em múltiplos lugares.
Atenção: Este recurso está disponível somente a partir da atualização 2025-11, exclusivamente para clientes da modalidade Assinatura.
Assuntos tratados neste artigo
Como lançar os blocos no projeto
Antes de criar um bloco, é necessário realizar um lançamento tradicional dos elementos que farão parte dele. Esse lançamento pode ser feito:
-
Manualmente, selecionando os itens desejados;
-
Utilizando comandos de lançamento automático;
-
A partir da inserção de um kit previamente cadastrado.
O importante é que a primeira instância do ambiente ou conjunto de elementos seja lançada de forma completa no projeto.
Somente após finalizar esse lançamento inicial é que o usuário deve selecionar os elementos e utilizar o comando Criar bloco, transformando esse agrupamento em uma entidade reutilizável. A partir daí, o bloco pode ser copiado e aplicado em diferentes regiões ou pavimentos do projeto, sempre mantendo a possibilidade de edição centralizada.
Diferenças entre Bloco e Kit
Embora semelhantes em alguns aspectos, blocos e kits têm finalidades distintas no AltoQi Builder. Entender essas diferenças é fundamental para aplicar corretamente cada recurso.
| Recurso | Bloco | Kit |
|---|---|---|
| Finalidade | Agrupar elementos e ambientes inteiros para lançamento rápido de repetições em um mesmo projeto | Reutilizar conjuntos de elementos em vários projetos |
| Disponibilidade | Existe apenas no projeto em que foi criado | Armazenado na biblioteca do programa e pode ser reutilizado |
| Lista de materiais | Não possui lista própria. Os elementos do bloco são contabilizados na lista geral do projeto | Possui lista de materiais associada ao Kit |
| Edição | Ao editar um Bloco, todas as suas instâncias são atualizadas simultaneamente | A edição de um Kit após o lançamento não altera os Kits já inseridos no projeto |
| Criação | A partir de elementos já lançados no projeto | Definido previamente e salvo pelo usuário para uso posterior |
Confira todos os detalhes sobre o uso de Kits no artigo: [NOVO RECURSO] Como lançar e criar Kits no AltoQi Builder?
💡Em resumo: Os recursos se complementam, enquanto os Kits auxiliam no lançamento inicial, os blocos garantem a escalabilidade do que foi lançado. Use blocos quando quiser agilidade dentro de um mesmo projeto e atualização simultânea. Use kits quando quiser padronização e reaproveitamento entre projetos diferentes.
Como criar um bloco no AltoQi Builder
A criação de blocos é feita a partir de elementos que já foram lançados no projeto. Isso significa que você pode montar o ambiente normalmente e depois agrupar tudo como um bloco. Os blocos podem ser criados e modificados em planta baixa, detalhe isométrico ou corte.
-
Lance os elementos desejados no croqui. Pode ser um ambiente completo (como um banheiro) ou parte de uma instalação ou até o pavimento inteiro.
Se estiver utilizando um kit no lançamento a ser selecionado, é necessário desagrupá-lo antes de criar o bloco, do contrário, os elementos que estiverem como "Kit", não serão selecionados e não farão parte do bloco.
- Vá até a guia Lançamentos, e no grupo Blocos e Kits, selecione o comando "Criar Bloco".
-
Selecione os elementos que farão parte do bloco.
-
Após a seleção dos elementos, tecle Enter, para concluir a criação.
-
O bloco agora estará disponível para ser copiado em outros pontos do projeto.
Como copiar blocos no croqui e entre pavimentos
Após criado, um bloco pode ser facilmente replicado para outras áreas ou pavimentos do projeto, tanto em planta baixa como em detalhes isométricos ou cortes. Basta selecionar o bloco criado, copiar e colar no local desejado.
Atalhos rápidos:
-
Pode-se usar os atalhos do teclado:
-
Ctrl + C para copiar;
-
Ctrl + V para colar;
-
Atenção: Esse método não tem muita precisão, pois não é indicado qual será o ponto de captura.
Procedimento recomendado para maior precisão:
-
Utilize o comando Copiar com ponto base, localizado no grupo Editar, da guia Elementos.
-
Este comando permite definir um ponto de referência (ponto de captura) que facilita o posicionamento correto do bloco no pavimento ou croqui de destino.
-
Após selecionar o ponto base e acessar o novo pavimento, cole o bloco com base nessa referência, pode-se utilizar o comando Colar, presente no mesmo grupo, ou o comando Ctrl+V.
Ambiente de edição de blocos no AltoQi Builder
O AltoQi Builder oferece um ambiente dedicado para edição de blocos, que permite fazer alterações de forma segura e isolada.
Ao editar propriedades de elementos lançados por meio de blocos, o AltoQi Builder garante a consistência entre todas as instâncias associadas à mesma referência. Isso significa que modificações em características como seção, material, inclinação, diâmetro, tipo de peça, níveis, cores, sentido de fluxo e indicações de condutos são automaticamente replicadas para os demais blocos. Alterações estruturais mais significativas, como a adição ou remoção de condutos e a substituição de conexões, também são refletidas nas demais ocorrências do bloco.
Acessando a edição
Pode-se acessar a edição de um bloco de três formas:
-
Pela guia Lançamento > grupo Blocos e Kits > comando Editar bloco.
-
Com o botão direito sobre um elemento do bloco no croqui.
Comportamento da edição
-
A edição ocorre no mesmo ambiente onde o comando foi acionado (planta baixa, detalhe ou corte).
-
Os elementos externos ao bloco ficam esmaecidos (cinza). Eles não podem ser editados, mas continuam servindo de referência para lançamentos com pontos de captura ativos.
-
Os elementos internos ao bloco permanecem coloridos e editáveis, facilitando a identificação.
-

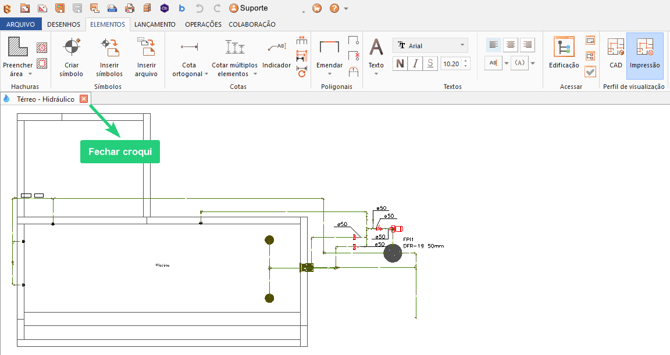

Para finalizar, clique no comando Fechar (como se fosse fechar o croqui) para salvar as alterações.

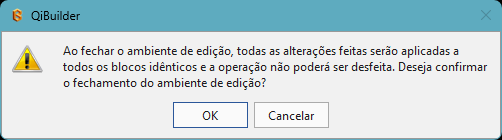

- A seguinte mensagem será apresentada: "Ao fechar o ambiente de edição, todas as alterações feitas serão aplicadas a todos os blocos dinâmicos idênticos e a operação não poderá ser desfeita. Deseja confirmar o fechamento do ambiente de edição?"
- Clique em OK, para confirmar e edição e aplicar em todos os blocos, ou clique em Cancelar, para cancelar a operação e não realizar nenhuma alteração.
O comportamento visual da edição é semelhante ao modo de visualização dos elementos ocultos.
Restrições e cuidados sobre a edição de blocos
-
Não há “bloco pai”: qualquer instância do bloco pode ser editada. A alteração será replicada em todas as outras instâncias do projeto, independente se a edição foi no bloco inicial, intermediário ou no último bloco colado.
-
Não é possível interagir com elementos de outros blocos durante a edição, ou seja, somente um bloco pode ser alterado por vez.
-
Alguns comandos, como "Processar" e "Verificar diâmetros", não funcionam em condutos dentro de blocos, nem no croqui e nem no ambiente 3D.
-
Segurança: Se o usuário tentar salvar ou fechar o ambiente com um bloco em edição, o programa solicitará confirmação para concluir a edição antes de prosseguir.
-

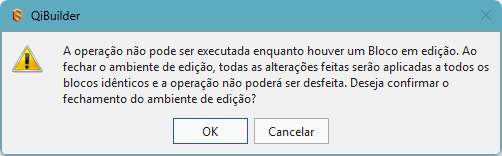

Mensagem: A operação não pode ser executada enquanto houver um Bloco em edição. Ao fechar o ambiente de edição, todas as alterações feitas serão aplicadas a todos os blocos idênticos e a operação não poderá ser desfeita. Deseja confirmar o fechamento do ambiente de edição?
- Clique em OK, para confirmar a edição e aplicar em todos os blocos, ou clique em Cancelar, para cancelar a operação e retornar para a edição do bloco.
-
Vantagens do uso de blocos
O uso de blocos traz benefícios concretos para o fluxo de trabalho:
-
Produtividade: você lança um ambiente uma vez e replica sempre que necessário.
-
Consistência: mudanças feitas em um bloco se refletem em todas as instâncias.
-
Flexibilidade: blocos podem ser rotacionados ou espelhados, adaptando-se a diferentes posições no projeto.
-
Agilidade em fluxos BIM: após uma rodada de compatibilização, caso os blocos estejam sendo utilizados adequadamente, basta editar o bloco uma única vez para aplicar a modificação na edificação inteira.
-
Aplicação escalável: blocos podem representar desde pequenos agrupamentos até um pavimento completo.
Exemplos práticos de uso de blocos
1. Projeto hidrossanitário – banheiros
Foi criado um bloco com todos os elementos de um banheiro (conexões, aparelhos de utilização e tubulações). Esse bloco foi copiado para todos os banheiros de todos os pavimentos do edifício.
Posteriormente, é necessário trocar o tipo de registro. Basta editar o bloco em qualquer um dos pavimentos, o sistema aplicará a modificação automaticamente em todos os demais.
2. Projeto elétrico – tomadas
Em projetos residenciais, você pode criar um bloco com os pontos de luz e tomadas de um apartamento padrão. Caso precise alterar a posição de uma tomada, a modificação será replicada automaticamente em todas as unidades que usam esse bloco.
3. Ajustes locais – tubulação sob pressão
Se for necessário ajustar um trecho de tubulação em um pavimento específico, por exemplo, para atender a requisitos de pressão, não edite o bloco diretamente. Em vez disso:
-
Desagrupe o bloco apenas naquele pavimento;
-
Faça as alterações necessárias localmente;
-
Os demais blocos permanecerão inalterados;
Observações importantes
-
Blocos com colunas: as colunas são copiadas normalmente junto com o bloco, mas a ligação entre colunas de diferentes pavimentos deve ser feita manualmente com o comando Ligar Colunas.
Acesse: Como lançar condutos ligando dois pavimentos adjacentes? -
Dimensionamento: os comandos Dimensionar condutos e Verificar diâmetros ficam desabilitados para condutos que estão dentro de blocos, tanto para os croquis quanto para o ambiente 3D. Entretanto, o dimensionamento dos condutos no modo "edição de bloco" ocorre normalmente. Utilize o comando para Processar, para processar o dimensionamento antes de entrar no modo de edição, para que então, o modo de edição seja iniciado e os condutos possam ser dimensionados normalmente.
-
Detalhes isométricos e cotas no bloco: os blocos consideram apenas os elementos lançados e suas propriedades associadas. Itens adicionais, como cotas e indicações inseridas em detalhes isométricos, não são automaticamente vinculados ao bloco.
Por exemplo, ao criar um bloco com todos os lançamentos do pavimento térreo, mesmo que esse pavimento contenha cotas e detalhes isométricos cotados, essas informações não serão incluídas no bloco.
Recomendação: Caso deseje preservar essas informações, será necessário inseri-las manualmente após a aplicação do bloco.
Considerações Finais
Seguindo os procedimentos indicados neste material, será possível compreender o funcionamento dos blocos no programa AltoQi Builder, aproveitando ao máximo os recursos de agrupamento, edição e replicação de elementos no projeto.
Com o recurso o projetista ganhará em produtividade, consistência e flexibilidade, com liberdade para adaptar os blocos conforme as particularidades de cada projeto.
Explore as possibilidades, crie seus próprios blocos e torne seus fluxos de trabalho ainda mais inteligentes e eficientes com o AltoQi Builder.
Perguntas frequentes
Posso reutilizar um bloco em outro projeto?
Não. Blocos são restritos ao projeto atual. Para reutilização em outros projetos, utilize kits.
Os blocos geram lista de materiais?
Não. Eles não têm uma lista própria, mas os elementos lançados dentro deles são contabilizados na lista geral do projeto.
É possível transformar um kit em bloco?
Sim. Basta lançar o kit, desagrupá-lo e usar o comando Criar bloco.
Os blocos funcionam em todos os tipos de projeto?
Sim. Diferente dos Kits, os blocos estão disponíveis e operam normalmente em todos os tipos de projeto e organizações de rede no AltoQi Builder, incluindo:
-
Projetos de Climatização
-
Projetos de Fiação separados (elétrica, lógica, telefonia, etc.)
A edição feita em um bloco é replicada automaticamente?
Sim. Qualquer modificação em uma instância do bloco será replicada em todas as outras.
Por exemplo:
Modificações de lançamento: inclusão ou remoção de trechos de condutos, inclusão ou remoção de conexões e peças, substituição de peças existentes por outras, etc.
Modificações de propriedades dos elementos: materiais de condutos, níveis de desenho, indicações de condutos (seção, material, inclinação, comprimento) e qualquer outra informação alterada pela janela "Propriedade" dos elementos lançados.
Blocos podem ser rotacionados ou espelhados?
Sim. Essa é uma das vantagens que permite adaptar o lançamento à arquitetura do projeto.
Existe um tamanho limite para blocos?
Não. Blocos podem conter desde pequenos conjuntos de elementos até o conteúdo de um pavimento inteiro.
Preciso desagrupar o kit antes de criar um bloco?
Sim. Se você estiver utilizando um kit, é necessário desagrupá-lo antes de criar o bloco. Caso contrário, os elementos que ainda estiverem agrupados como kit não poderão ser selecionados durante a criação do bloco.
Se eu editar o material ou seção de um conduto dentro de um bloco, isso se aplica aos outros blocos?
Sim. Alterações em propriedades fundamentais como material, seção e inclinação serão replicadas automaticamente para os demais blocos.
Alterar o nível de desenho de um elemento dentro de um bloco afeta os outros?
Sim. A alteração de nível de desenho feito por meio da edição de um bloco também é replicada entre blocos.
O bloco leva junto as cotas ou detalhes isométricos?
Não. Cotas e detalhes isométricos inseridos manualmente não fazem parte do bloco. Apenas os elementos lançados e suas propriedades são considerados.
