Orçamento 2D | Como extrair quantitativos BIM de Plantas 2D em DWG ou PDF?

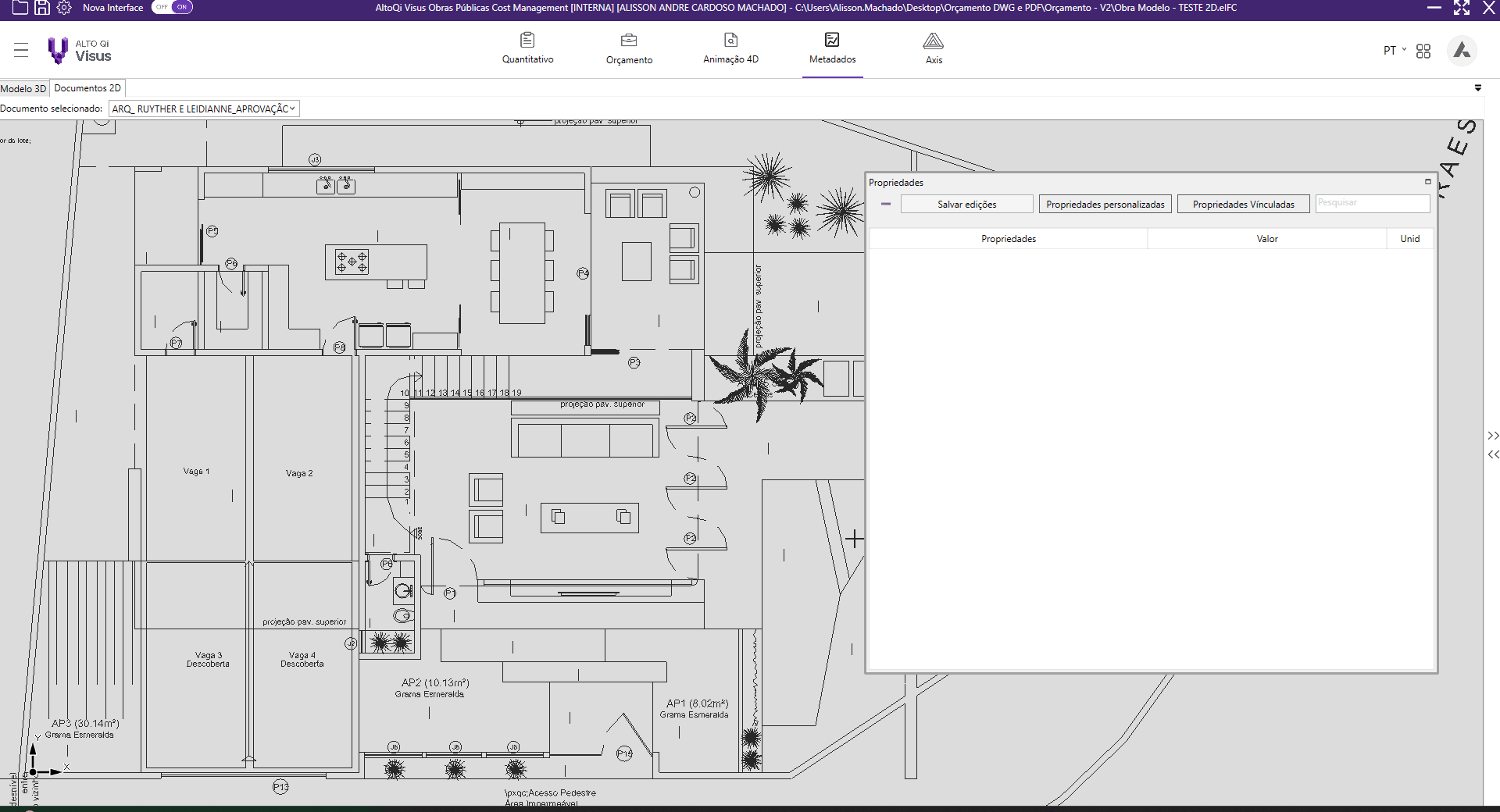

A partir da atualização 2024-03 o software passa a permitir a importação de arquivos em DWG e PDF, viabilizando a quantificação de projetos em 2D. Neste formato de trabalho, podemos criar objetos BIM sobre uma planta 2D importada a partir de um arquivo DWG ou PDF, dando a possibilidade de extrair quantitativos BIM de uma planta baixa, através das mesmas regras de extração de modelos 3D.

Confira o vídeo e os procedimentos abaixo.

• Importação do arquivo

• Definindo a escala do desenho

• Criando objetos BIM

• Extraindo quantitativos dos objetos BIM criados

Importação do arquivo

O primeiro passo para estes casos, será importar uma planta. Para realizar a importação, basta seguir os passos.

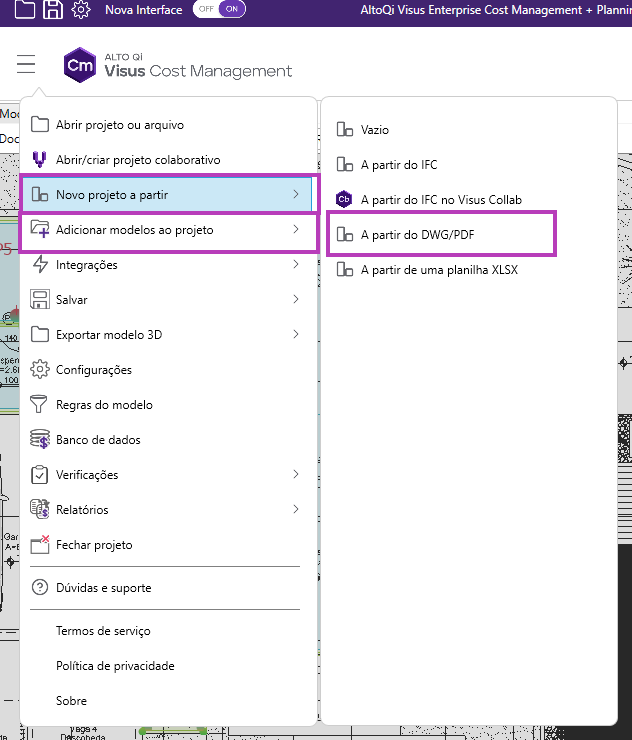

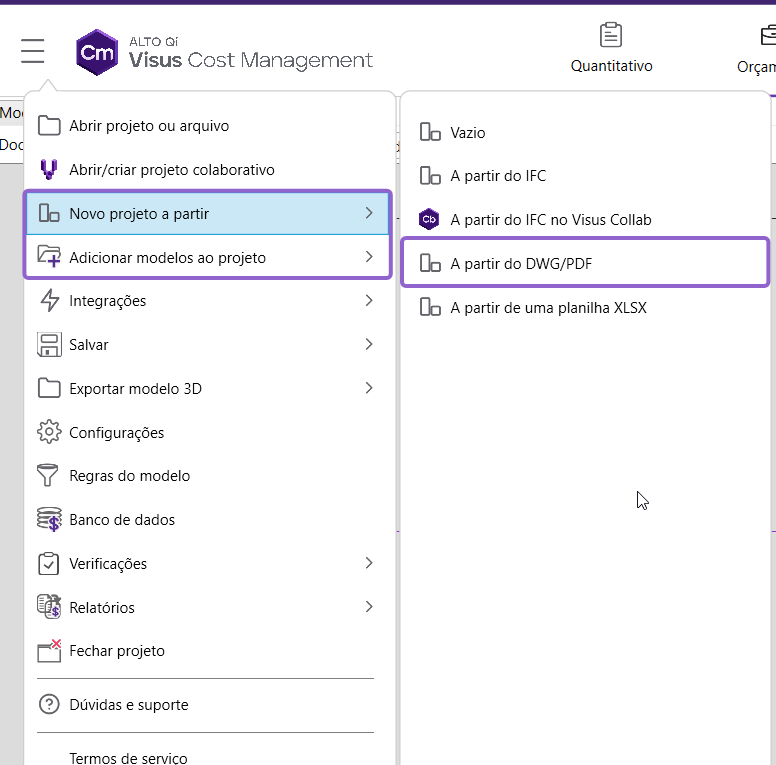

• Acesse o menu principal do programa;
• Clique em
  • Novo projeto a partir - para iniciar um novo orçamento.
  • Adicionar modelos ao projeto - para inserir um novo PDF ou DWG num orçamento já criado
• Clique na opção A partir do DWG/PDF;
• Na janela do Windows, localize e selecione o arquivo desejado;
• Clique em Abrir par iniciar a importação.

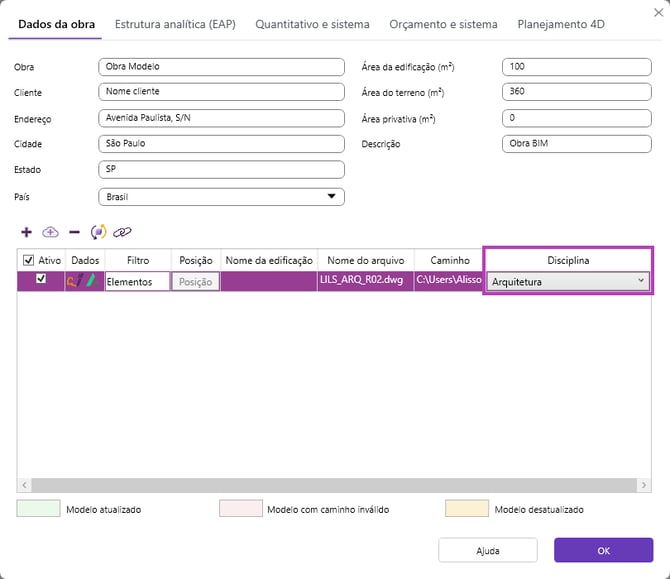

O arquivo será reconhecido de forma semelhante aos arquivos de formato IFC ou Xlsx, na janela de Configurações.

• Através do botão de Adicionar (+), poderão ser inseridos mais arquivos PDF/DWG ao arquivo de orçamento.

• Clique em OK para finalizar o processo de importação do arquivo.

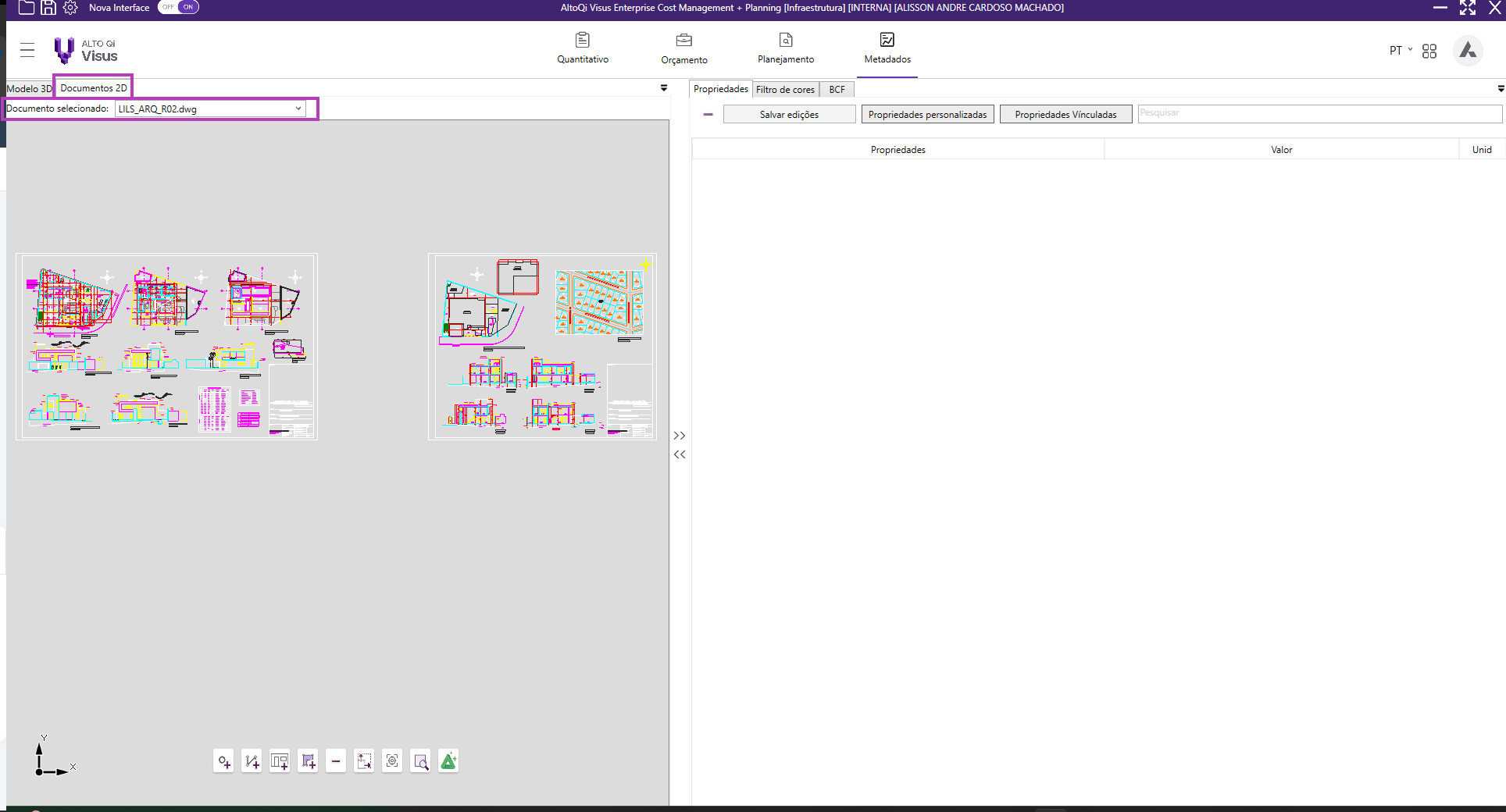

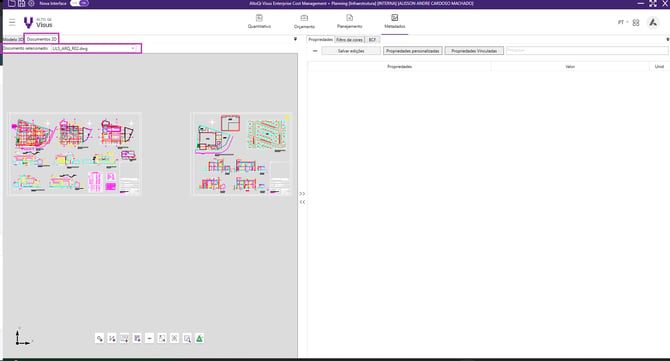

• Acesse a aba Documentos 2D.
• Os PDFs e DWGs importados podem ser selecionados na lista suspensa para serem exibidos no visualizador.

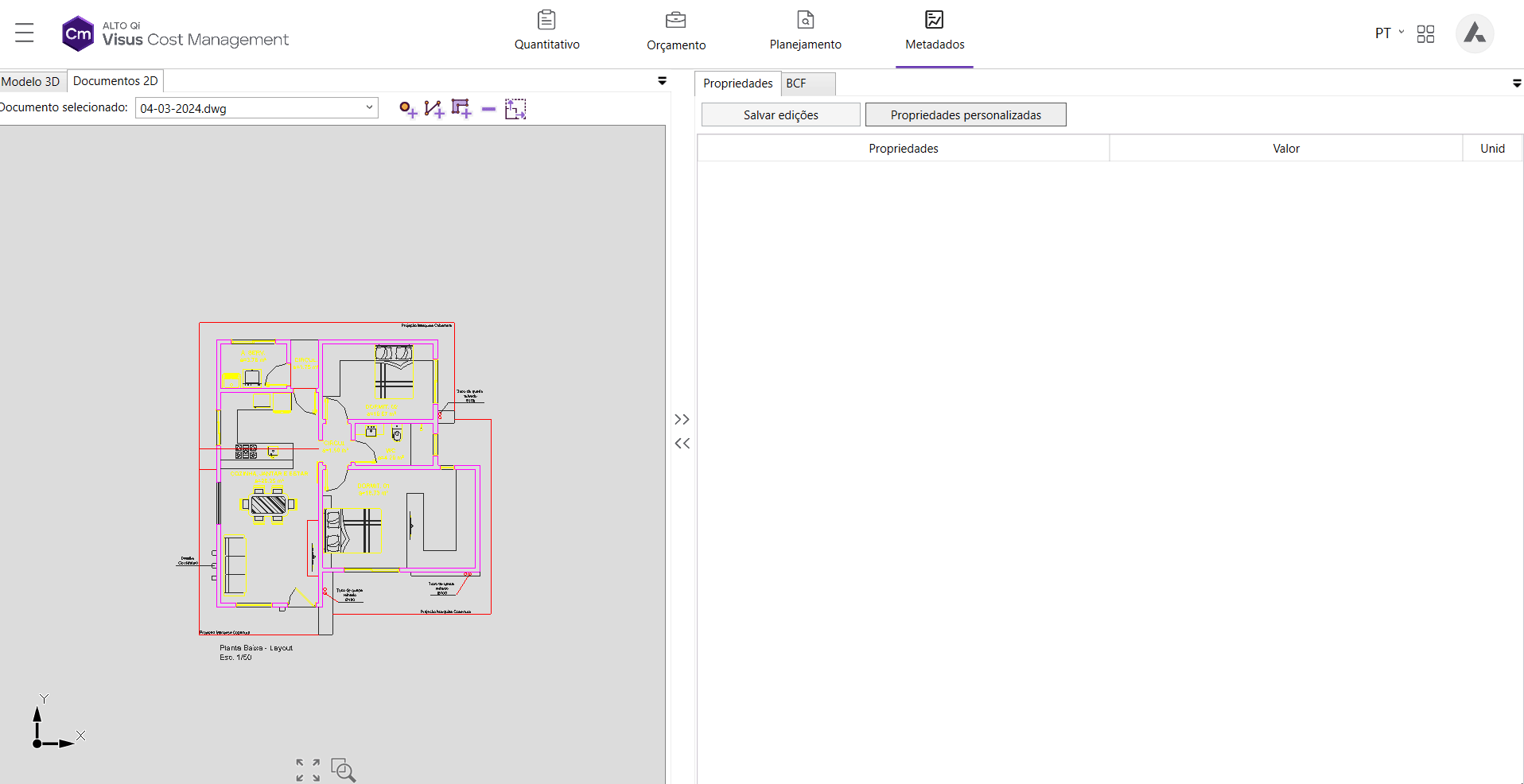

Definindo a escala do desenho

Como o levantamento de quantitativos é realizado a partir das propriedades obtidas nos objetos BIM que vamos criar, é extremamente importante que seja definida a escala do projeto, de modo com que as medições geométricas sejam condizentes com a realidade de construção.
Para tanto, siga os passos a seguir:

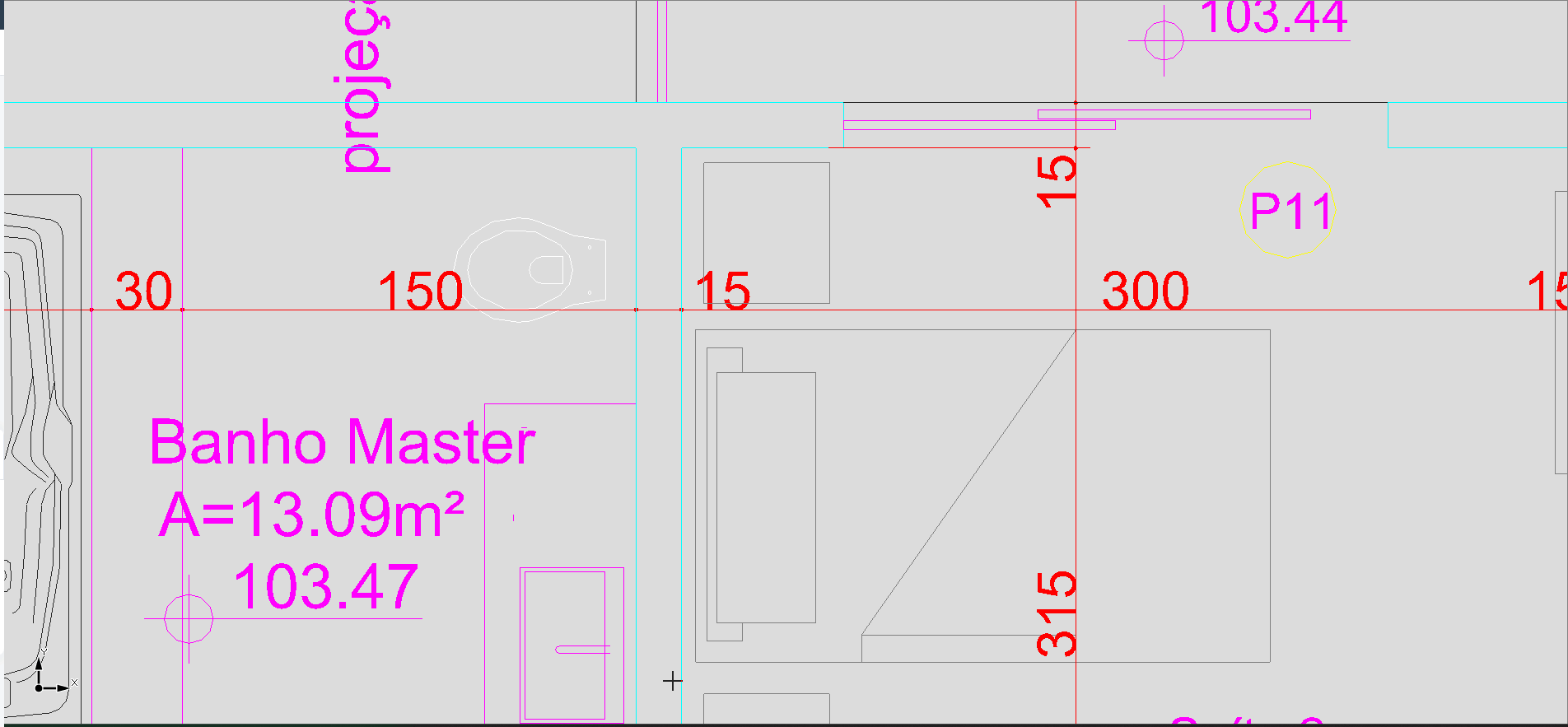

• Clique sobre o comando: Permite definir a escala da planta 2D selecionada (localizado na parte inferior do visualizador);

• Localize dois pontos do desenho com uma medida conhecida entre si (por exemplo, espessura de parede, largura de porta ou janela, etc)
• Clique em um ponto inicial da medida;
• Clique em um ponto final da medida;
• Na janela aberta, indique a distância em metros entre estes dois pontos;
• Clique em Ok, e depois em Esc. para finalizar o procedimento.

Para confirmar que a definição ficou correta, você pode criar um elemento BIM linear e conferir em suas propriedades de i comprimento está de acordo com a distância real do projeto.

Criando objetos BIM

Para quantificar elemento de uma planta 2D, o programa conta com o recurso de criação de objetos BIM. Estes objetos geométricos serão parametrizados e então quantificados a partir de regras de medição.

Criação manual de objetos

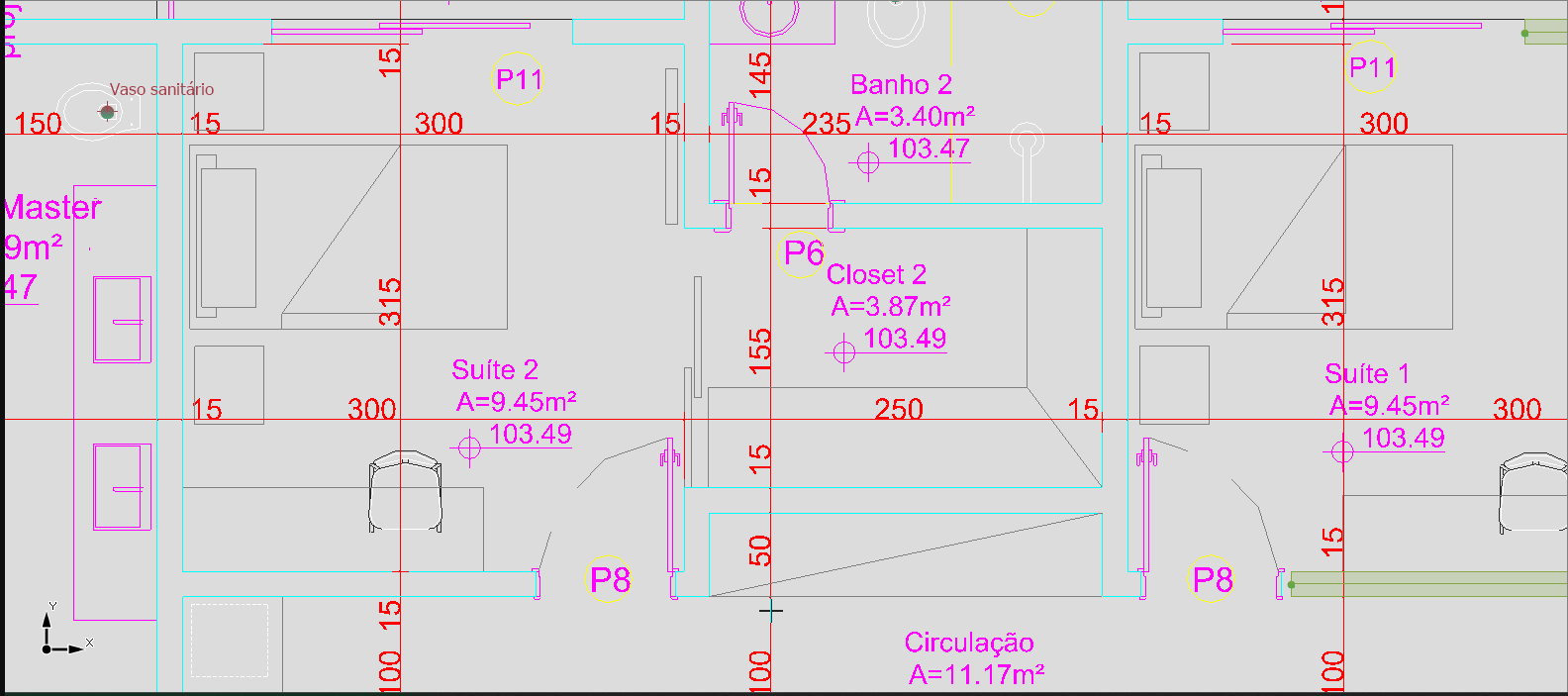

Objeto Ponto: os pontos podem ser utilizados para indicar a existência de um determinado objeto, geralmente contabilizados por unidades. Por exemplo, aparelhos sanitários, mobília, caixas de passagem, quadros elétricos, etc. Para criar um elemento do tipo ponto, basta:

• Clicar sobre o comando Adiciona objeto BIM pontual;
• Preencher a informação de:
  a) Nome;
  b) Entidade;
  c) Type;
  d) Pavimento;
  e) Descrição;
  f) Layer;
• Clicar em ok;
• Clicar sobre a planta no local em que se deseja adicionar o elemento.

Note, que você poderá efetuar varias inserções deste mesmo objeto clicando varias vezes sobre a planta. Para encerrar o comando, clique em ESC.

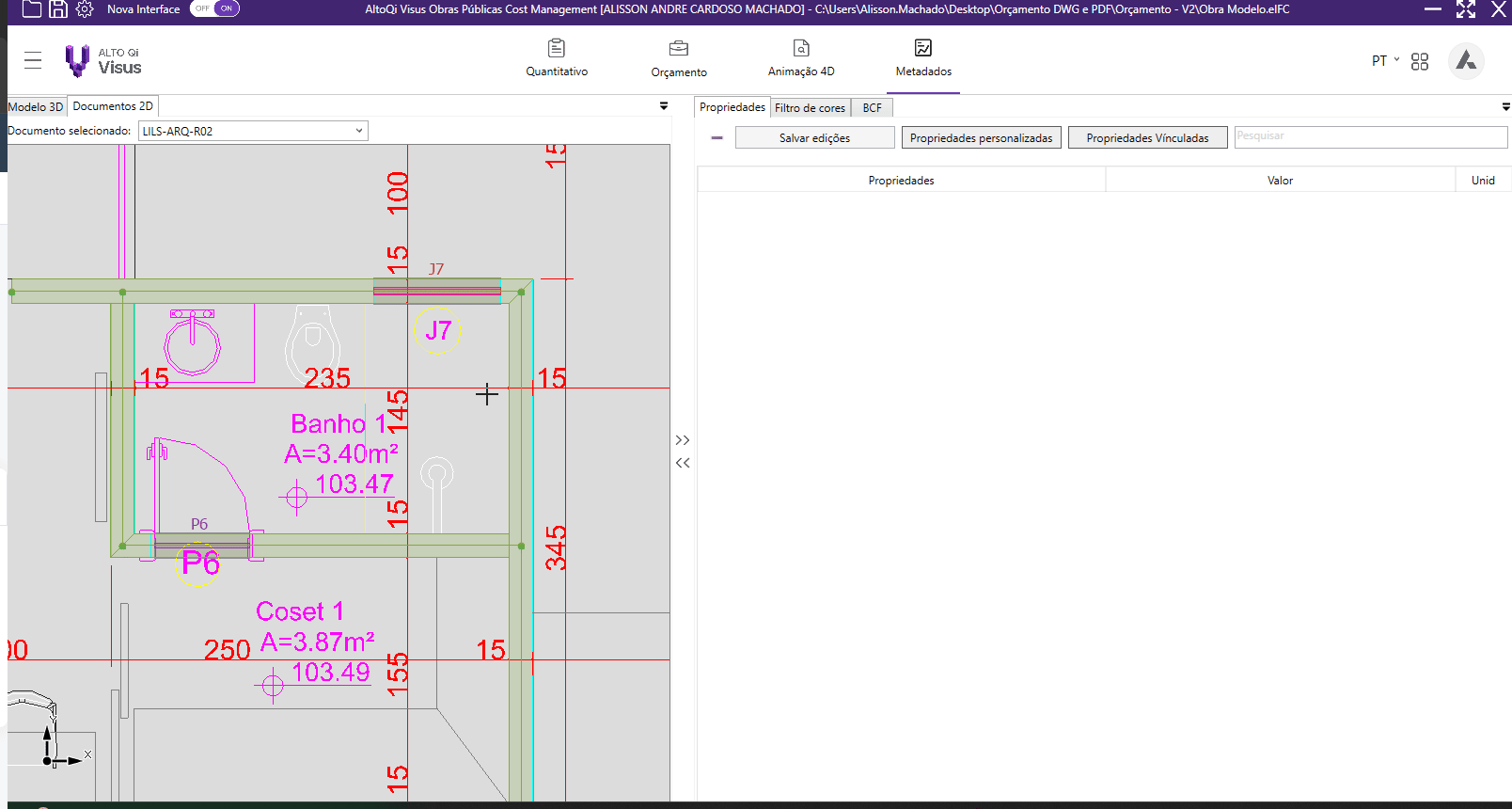

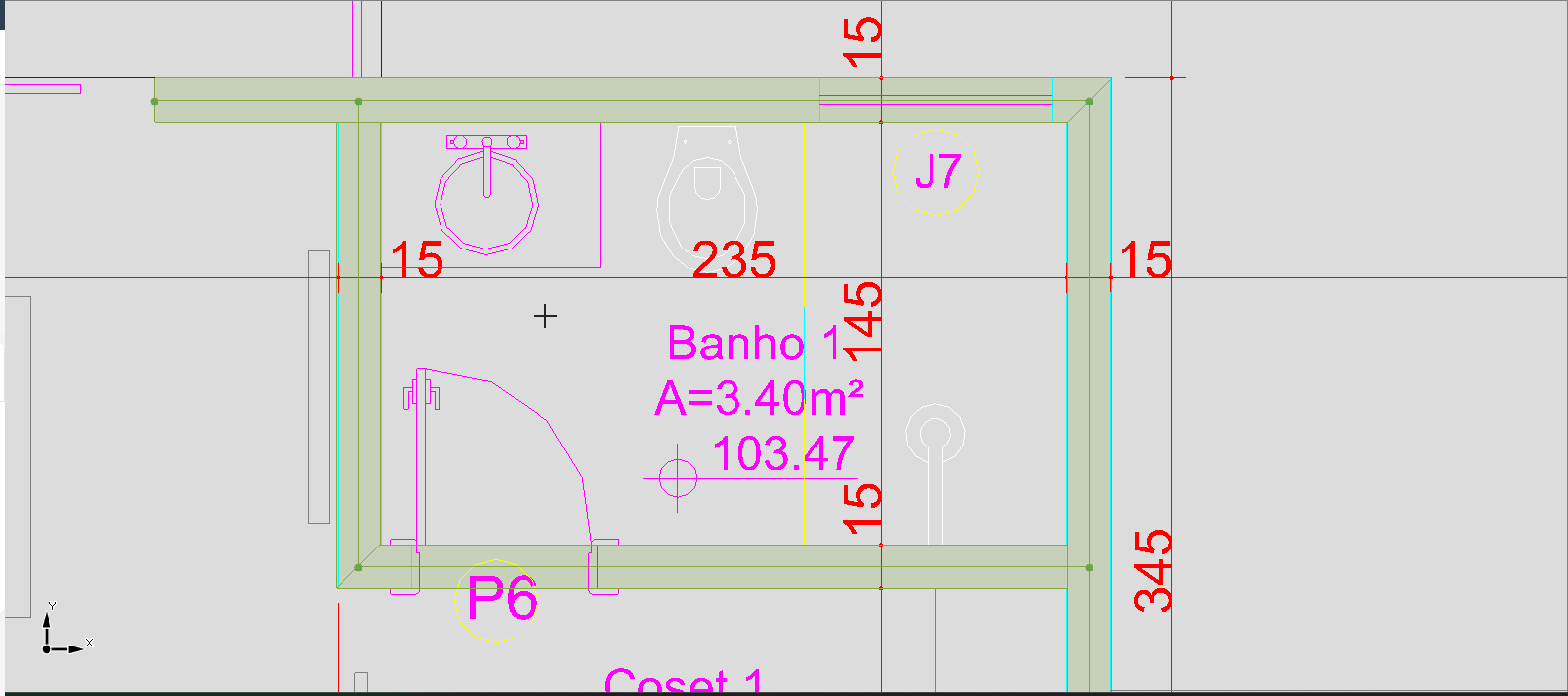

Objeto Linear: O elemento linear pode ser utilizado para criar objetos lineares, amplamente utilizado para aplicação de paredes. O procedimento de criação é bem semelhante a criação de um ponto, porém, neste caso podemos definir a largura e a altura do elemento.  Para criar um elemento do tipo linear, basta.

• Clicar sobre o comando Adiciona objeto BIM linear;
• Preencher a informação de:
  a) Nome;
  b) Entidade;
  c) Type;
  d) Pavimento;
  e) Descrição;
  f) Layer;
  g) Altura (m);
  h) Largura (m);
  i) Elevação (m);
• Clicar em ok;
• Clicar sobre a planta, lançado o traçado da linha;
• Para finalizar tecle Enter

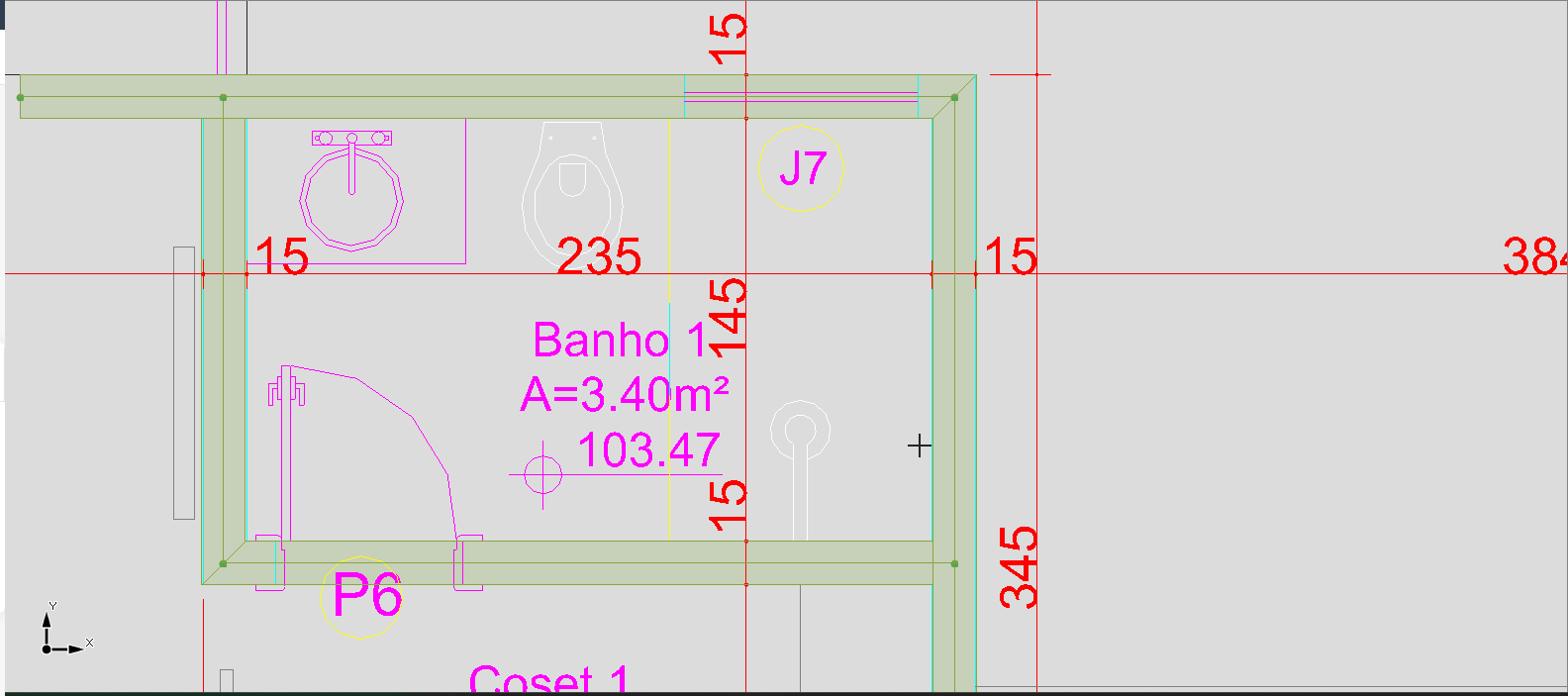

Objeto Superficial: O elemento superficial, por sua vez, pode ser utilizado para criar objetos que horizontais ou volumétricos, por exemplo, um piso, laje ou até pilares. Para criar um elemento do tipo superficial, basta.

• Clicar sobre o comando Adiciona objeto BIM Superficial;
• Preencher a informação de:
  a) Nome;
  b) Entidade;
  c) Type;
  d) Pavimento;
  e) Descrição;
  f) Layer;
  g) Altura (m);
• Clicar em ok;
• Defina a região que o elemento será inserido, delimitando o perímetro da área;
• Tecle Enter para fechar o perímetro e concluir o lançamento do objeto.

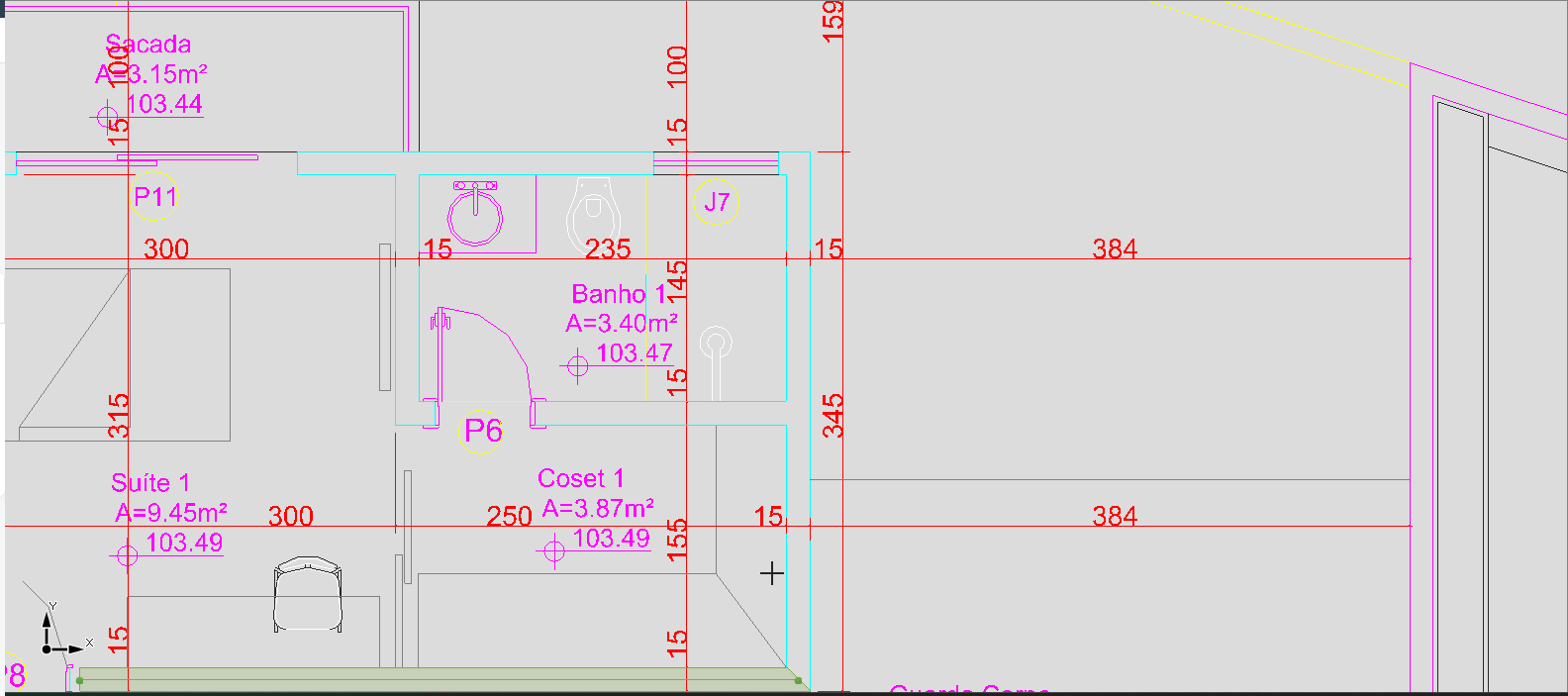

Portas, Janelas e outras Aberturas: Os elementos de abertura são específicos para lançamento de objetos nas Entidades: Porta (IFCDOOR), Janela (IFCWINDOW) ou Abertura (IFCOPENINGELEMENT).

• Clicar sobre o comando Adicionar abertura (Portas/Janelas):
• Preencher a informação de:
  a) Nome;
  b) Entidade: Porta, Janela ou Abertura;
  c) Type;
  d) Pavimento;
  e) Descrição;
  f) Layer;
  g) Altura (m)
  h) Altura (m)
  i) Elevação(m)
• Clicar em ok;
• Insira a linha que representará a abertura no desenho;
• Continue inserindo a abertura com as mesmas propriedades ou Tecle ESC para concluir o lançamento do objeto.

Seleção e manipulação de elementos

A seleção de elementos sobre o desenho permite rastrear e conferir informações. A seguir seguem alguns atalhos para seleção e manipulação de objetos:

• Área de seleção: clique sobre o botão do mouse e arraste a área até contemplar todos os objetos que deseja selecionar.
• Ctrl: inclui e mantem elementos na seleção
• Múltipla seleção: ao ter vários elementos selecionados, será indicado na interface uma lista de todos os objetos para escolher qual deseja manter na seleção.

• Ctrl + C: copia elementos da seleção
• Ctrl + V: cola elementos da seleção
• ESC: finaliza o comando acionado
• Apagar objetos BIM: para excluir um objeto BIM criado na planta, você poderá selecionar os itens que precisam ser apagados e em seguida clicar no comando Apagar/desativar linha (-) ou então no botão Delete.

Extraindo quantitativos dos objetos BIM criados

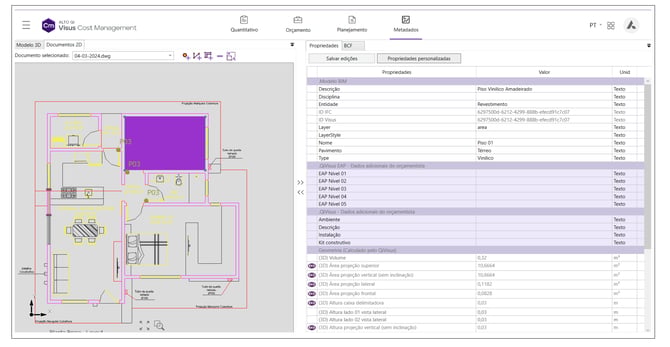

A partir do momento em que os objetos BIM foram criados em sua planta 2D, os mesmos passam a ter as mesmas características de um elemento vindo de um modelo 3D. Portanto, é possível verificar e editar as suas propriedades na aba Metadados. Selecionando um elemento qualquer, será apresentada as propriedades informadas no momento da sua criação, bem como as informações geométricas calculadas pelo programa.

Sendo assim, o processo de extração de seus quantitativos, poderá ser definido a partir de regras inteligentes a personalizadas pelo usuário do mesmo modo com que criamos dos objetos modelados em um arquivo IFC. Para entender como funciona a esta configuração de regra de extração de quantitativos a partir de elementos BIM, sugerimos a leitura do artigo: Conhecendo a janela filtro de extração de dados.

Perguntas frequentes:

1- Porque imagens presentes em PDFs e DWGs não são exibidos no Visus Cost?

Atualmente, o Visus Cost lê apenas elementos vetoriais do PDF ou DWG e não realiza leitura de imagens (fotos, logos, etc).
