Cortes, detalhes e esquemas

Como apresentar duas ou mais disciplinas nos detalhes gerados?

Se o projetista optar, é viável não apenas apresentar os lançamentos da disciplina em que o detalhe foi registrado, mas também incluir os lançamentos das outras disciplinas do projeto. Para isso, basta seguir os ajustes descritos abaixo.

Referencie as disciplinas desejadas


O primeiro passo é referenciar as disciplinas que deseja apresentar no croqui onde foi lançado o detalhe. Para isso:

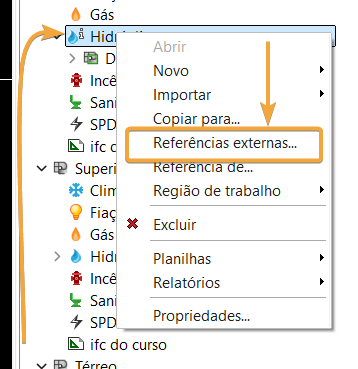

  • Clique com o botão direito do mouse sobre a disciplina onde foi lançado o detalhe e em seguida na opção Referências externas.


Na imagem acima foi usado como exemplo a disciplina Hidráulico, porém pode ser clicado sobre qualquer disciplina de interesse.

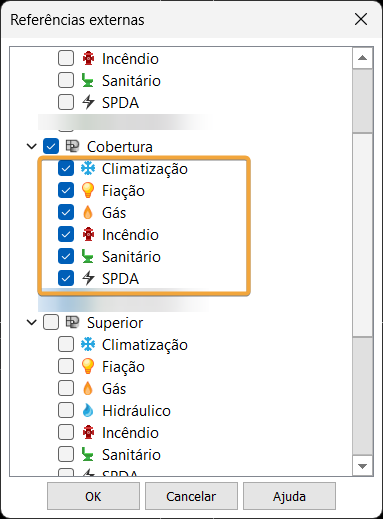

  • Em seguida selecione a disciplina que deseja exibir nos detalhes do respectivo pavimento.



É possível marcar disciplinas de qualquer pavimento na caixa de seleção que se abrirá! O funcionamento das referências pode ser acompanhado também no seguinte material Compreendendo o funcionamento das referências externas.

Ajuste a abrangência do detalhe


Neste segundo passo será preciso ajustar as configurações do detalhe. Para isso:

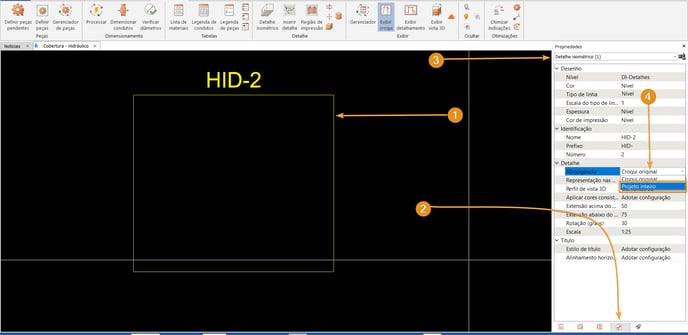

  • Clique no contorno do detalhe e ajuste as configurações de abrangência para projeto inteiro, conforme a sequência de passos abaixo.

Funciona para todos os tipos de detalhes e cortes. Ao ajustar a configuração do detalhe nas propriedades, conforme imagem acima (destaque 3), será apresentado o tipo de detalhe selecionado na janela suspensa.


Dessa forma, será possível apresentar duas ou mais disciplinas do mesmo pavimento, ou de pavimentos diferentes, nos detalhes! E com isso, visualizá-las no projeto, proporcionando uma entrega ainda mais robusta às suas pranchas.
