O recurso para lançamento e dimensionamento de redes em polietileno reticulado (PEX) no AltoQi Builder foi criado para auxiliar os projetistas na elaboração de sistemas mais eficientes e seguros. Este recurso contempla o lançamento de Distribuidores PEX nos módulos Hidráulico e Gás, lançamento de condutos mono e multicamada com propriedades de curvatura nos módulos Hidráulico, Gás, Fiação, SPDA e Climatização, além de cálculo específico de perdas de carga nos módulos Hidráulico e de Gás seguindo as recomendações de fabricantes.
Em decorrência deste recurso e de suas especificações, criou-se esta série de artigos que apresentam os procedimentos para o lançamento e o dimensionamento de redes em PEX na plataforma AltoQi Builder:
- Como lançar os distribuidores PEX nos módulos Hidráulico e Gás do AltoQi Builder?
- Como lançar tubulações em PEX nos módulos Hidráulico, Gás e Climatização no AltoQi Builder? - (Presente artigo)
- Como editar os lançamentos de condutos multi curva no AltoQi Builder?
- Indicação - Comprimento de trecho muito pequeno ou raio muito elevado para criação de curvatura
- Mensagem: O conduto definido na guia Lançamento - grupo Conduto da rede não possui representação curva, portanto os pontos intermediários serão perdidos
- Como são calculadas as perdas de cargas em condutos PEX na disciplina Hidráulico do AltoQi Builder?
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn9ae8751529676c02a31d79ec6aa341faac6702fea91a03312b63be59f35f9b7f775cab676606aa009fbe091beba6802c.png)
Lançamento de condutos em PEX
Para o lançamento de condutos em PEX será tomado um exemplo da rede partindo de um distribuidor PEX já posicionado no ambiente, até o ponto de utilização de um lavatório em um banheiro, de modo a explorar as principais ferramentas do lançamento.
O lançamento também será feito dentro de um detalhe isométrico por ter uma melhor visualização espacial do ambiente, da posição de distribuidores e de peças de utilização, porém é possível realizar o lançamento em planta ou em corte também.
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsnea72e52e9b91babb121fbe04ea3bf0081d60d6e18ca5b16435604b99adc8e8e9c0c2a25a561527728fb10b068d129661.png)
- Abra o detalhe isométrico no croqui da disciplina em desenvolvimento.
- Para este exemplo, o detalhe isométrico hidráulico.
- Acesse a aba Lançamento;
- Caso o seu lançamento seja num croqui Hidráulico, acesse a opção Rede e selecione a rede em, Água fria ou Água quente;
- Neste exemplo, será exemplificado o lançamento da rede de água fria.
- Neste exemplo, será exemplificado o lançamento da rede de água fria.
- Em Plano, mantenha a opção Plano XY;
- Em Ângulo de rotação, ajuste ao ângulo do detalhe isométrico de modo a facilitar a visualização do ambiente;
- No grupo Conduto, verifique se o comando Conduto multicurva
está habilitado.

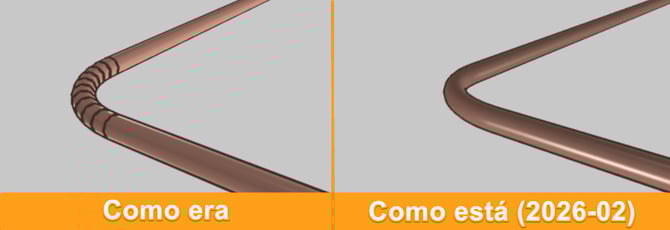

O comando Conduto multicurva é de uso exclusivo para lançamento de tubos flexíveis com pontos intermediários. Quando ativado, os condutos flexíveis contarão com propriedades de posição e raio em cada um de seus pontos intermediários, informações essenciais para o cálculo de perda de cargas em projetos Hidráulicos e de Gás. Quando desativado, os condutos não reconheceram estas informações.
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn662b90d03973e921972cbcf400146f4527b065984f39bb1fc8e896b1efb3cccbb3ab6bc9bb705706810d7c8942d011d1.png)
- Em Conduto, acesse a opção Classe > PEX, escolha se o tubo será monocamada ou multicamada e escolha o diâmetro do conduto a ser lançado;
- Neste exemplo, para lançamento da rede de água fria, será adotado o tubo monocamada com diâmetro de 20 mm.
- Neste exemplo, para lançamento da rede de água fria, será adotado o tubo monocamada com diâmetro de 20 mm.
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn84ef8d29176ccb7f98c659cb73b4a6a8c3938f7f5bf8adbe97dd23451ae8a379733b42684b7732bc692d8278e819198c.png)
- Clique sobre o comando Conduto
;
- Verifique se o comando Ortogonal
está habilitado ou desabilitado;
- Neste exemplo, optou-se por desabilitar o comando Ortogonal.
Como o PEX é um conduto flexível, ao deixar o comando desabilitado se permite realizar caminhamentos de forma livre, ficando a critério do projetista habilitar o Ortogonal ou não.
- Na barra de comando, será solicitado a posição inicial do tubo. Clique sobre uma das saídas do Distribuidor PEX desejado, destacadas com um círculo em cada extremidade da peça;
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn4d7dfafcfe7822717b71b51f7a838ccd7f9741e1963a48291b988bdc25c5e33175bd75326ab94587e7da092e37e24cd5.png)
- Uma mensagem solicitando para alterar a ordenada será emitida. Clique em Sim;
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsnf7bd2c5ed3753d059290d80f8fe45de82469885dc2d1d470878bcf69644e2351a18e327c49547516e152e46da69f6f50.png)
Uma das formas de realizar o lançamento vertical dentro de detalhes isométricos é com a ferramenta Ponto deslocado. Essa ferramenta será empregada a seguir para descer o conduto até o nível do cobrimento do piso.
- Na barra de comandos, habilite a ferramenta de captura Ponto deslocado
;
- Clique sobre o mesmo ponto inicial do conduto, neste caso, na mesma saída do Distribuidor PEX;
- Será solicitado a posição da ordenada em que deverá ser inserido o segundo ponto do conduto. Insira o valor da ordenada desejada e pressione Enter;
- Neste exemplo, o conduto ficará a 3 cm abaixo do nível do pavimento, portanto o valor da ordenada será -3.
- Neste exemplo, o conduto ficará a 3 cm abaixo do nível do pavimento, portanto o valor da ordenada será -3.
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn4681816953be86d10fd142f4a3e7e118590eeb93e1802dd3ccb5c5b5154b123cb619dda3c24ecb875eec5c968fc213ef.png)
- Desabilite a ferramenta de captura Ponto deslocado
;
- Realize o traçado da rede no plano XY, onde deve-se fazer mudanças de direção até chegar na posição em que a tubulação deve subir ao ponto de utilização. O traçado da rede neste momento, pode ser feito clicando em pontos pelo croqui, inserindo medidas ou digitando coordenadas na barra de comandos.
- No exemplo do lançamento até o lavatório, foi inserida apenas uma mudança de direção até o ponto de elevação do tubo, conforme imagem abaixo:
- No exemplo do lançamento até o lavatório, foi inserida apenas uma mudança de direção até o ponto de elevação do tubo, conforme imagem abaixo:
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsnf0238f20f9252a0e2048736125a98f6eb23999e03c0b48333d0dd9e50c550528a55a01436fe779b52c4db9666fc95abc.png)
Outra maneira possível para fazer os lançamentos verticais dentro do detalhe, é inserindo coordenadas na barra de comandos, com o deslocamento em Z desejado.
- Na barra de comando, digite as coordenadas X, Y e Z, no formado @X,Y,Z para indicar a posição da próxima extremidade do conduto em relação a extremidade atual;
- Neste exemplo, a extremidade atual está a 3 cm abaixo do piso e o ponto de utilização deve estar a 60 cm acima do piso, dessa forma a coordenada inserida é @0,0,63.
- Neste exemplo, a extremidade atual está a 3 cm abaixo do piso e o ponto de utilização deve estar a 60 cm acima do piso, dessa forma a coordenada inserida é @0,0,63.
- Tecle Enter para efetuar o lançamento;
- Tecle Enter novamente para finalizar o lançamento desta tubulação;
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn3e63789d785d18468b65298347638cbf15839fbcf1dda7c50be77b5e55aed80bcc769ea43396c24ece9cb4fdff6cb641.gif)
-
- Neste exemplo, foram utilizados os mesmos procedimentos para lançar as tubulações de água fria do chuveiro e do vaso sanitário, e as tubulações de água quente do lavatório e chuveiro. O resultado desta etapa é indicado na imagem abaixo:
- Neste exemplo, foram utilizados os mesmos procedimentos para lançar as tubulações de água fria do chuveiro e do vaso sanitário, e as tubulações de água quente do lavatório e chuveiro. O resultado desta etapa é indicado na imagem abaixo:
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn69c052f3f0cbe87ae11db6f50fde27be2d25871cbd904ebcc1013855f76a35f15102649e21442d614399f1dfcdf82fa7.png)
Lançamento das peças de utilização
Após lançar os tubos, as peças podem ser lançadas utilizando os comandos da aba Lançamentos. Assim siga o procedimento abaixo para posicionar as peças.
- Acesse a aba Lançamento - Peça de utilização para projetos hidráulicos, ou Lançamento - Peça de gás para projetos de gás;
- Clique no ponto do lançamento onde a peça deverá ser inserida;
- Na janela Peça selecione a peça que deseja utilizar;
- Clique na tecla F11 para alternar entre os planos de trabalho e posicionar corretamente a simbologia;
- Clique no local onde a indicação da peça deverá ser inserida;
- Tecle Esc para finalizar o comando.
O procedimento de lançamento das peças também é utilizado para o lançamento de registros, curvas de transposição, aquecedor de passagem, entre outras peças.
Para finalizar o lançamento de uma rede em PEX, pode ser necessário realizar ajustes nas tubulações como desvios e edição da curvatura dos condutos. Para estes ajustes, prossiga acompanhando o artigo Como editar os lançamentos de condutos multi curva no AltoQi Builder?
Neste artigo, foi possível acompanhar os procedimentos para lançamento de tubulações PEX em redes hidráulicas e de gás.
