      Como lançar elemento genérico no AltoQi Builder?

      A plataforma AltoQi Builder dispõe de recurso que permite incluir, no pavimento, um elemento que irá representar um tipo especial de conexão, definido como Elemento genérico. Caracterizam-se como Elemento genérico, as conexões que se destinam a representar os pontos do equipamento cuja finalidade é genérica e não possui critérios de dimensionamento, apenas representação.

      Observação: É possível utilizar o Elemento genérico nos projetos: Hidráulico, Sanitário, Incêndio, Gás, Fiação, SPDA e Climatização.

      Lançamento do elemento genérico

      Para realizar o lançamento de um elemento genérico, proceda da seguinte forma:

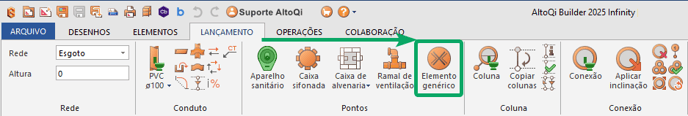

      • No croqui desejado acesse a guia Lançamento, grupo Pontos e selecione o comando Elemento genérico;

        QiBuilder_W6VMFJujzs
      • O ponto diretor será solicitado para posicionar a indicação do elemento genérico, portanto, clique na localização desejada no ambiente CAD;

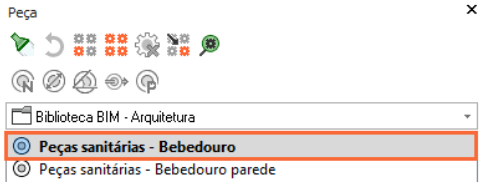

      • Selecione o elemento desejado à direita da tela, na janela Peça. Mas atenção, verifique a Biblioteca selecionada na janela de peças, pois cada elemento pode estar em uma classe de peças distintas. Neste exemplo, utilizamos a opção Peças sanitárias - Bebedouro, já presente no cadastro padrão do programa;

      chrome_u6JuWIs94w

      • Clique na tecla "ESC" duas vezes para finalizar.

      Biblioteca BIM

      Para verificar os elementos genéricos presentes no cadastro padrão do programa AltoQi Builder realize o seguinte procedimento:

      • Acesse a aba Arquivo - Cadastro;
      • No diálogo Cadastro acesse a aba Peças;
      • Localize a classe Biblioteca BIM para verificar os elementos genéricos presentes no cadastro;

      • Após efetuar as verificações, clique em Ok.

      Observação: Para cadastrar um elemento genérico não contemplado no cadastro, recomendamos a leitura do artigo: Como cadastrar uma nova peça no AltoQi Builder.

      📚Exemplo de cadastro de elemento genérico: Exemplo: Cadastro de clorador como elemento genérico do projeto hidráulico


      Realizando o procedimento descrito neste artigo é possível efetuar o lançamento de um elemento genérico no programa AltoQi Builder.

      Exemplos de peças cadastradas no programa como "Elemento Genérico".

      • Biodigestores:

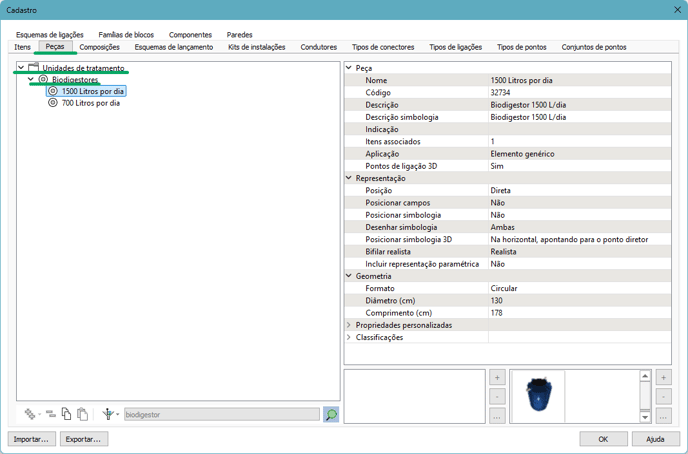

      O Biodigestor no AltoQi Builder está cadastrado como elemento genérico, dentro da biblioteca de peças "Unidades de Tratamento", grupo "Biodigestores", portanto, para lançar esse aparelho no projeto sanitário é necessário usar o comando "elemento genérico".

      Para modelos de Biodigestores diferentes dos cadastrados, o usuário deverá realizar seu próprio cadastro. Sugere-se copiar um Biodigestor já existente e editar as informações conforme necessidade.

      Passo a passo:       Como "Copiar" e "Colar" uma peça do cadastro.
