Como criar critérios de medição no AltoQi Visus? (aba Marcar como)

Ao realizar um orçamento e consultar uma tabela de composição de custos, vamos nos deparar com situações onde para um mesmo serviço existam critérios de medições diferentes. Na imagem a seguir, podemos observar que a composição associada ao item: 1.4.4.5 - Barra de aço CA50 Ø 10mm, faz referência a armação de pilar ou viga.

Isso se faz necessário, visto que há diferença nos índices de medição dos insumos vinculados a esta composição. De acordo com o serviço a ser executado, por exemplo, a produtividade da mão de obra para execução da armadura dos pilares e vigas pode ser diferente quando comparada à armação de uma sapata ou laje, alterando assim o seu valor final.

Para criar estes critérios, na lista de extração do quantitativo, podemos adicionar informações adicionais na descrição dos itens. Para demostrar este recurso de vamos desenvolver uma regra para identificar os quantitativos que pertencem a Pilares. Acompanhe os passo a seguir.

Criando uma regra de Marcar como

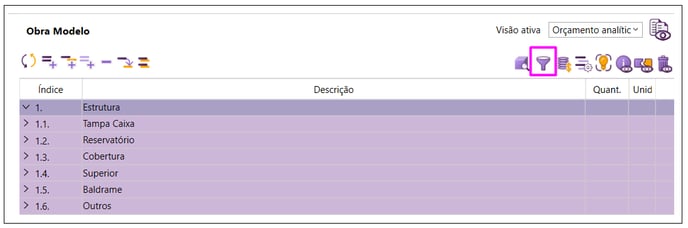

1 - Acesse Regras do modelo;

1-Sep-24-2024-11-52-17-3757-AM

2 - Selecione a Entidade desejada;
3 - Acesse a guia Marcar como;

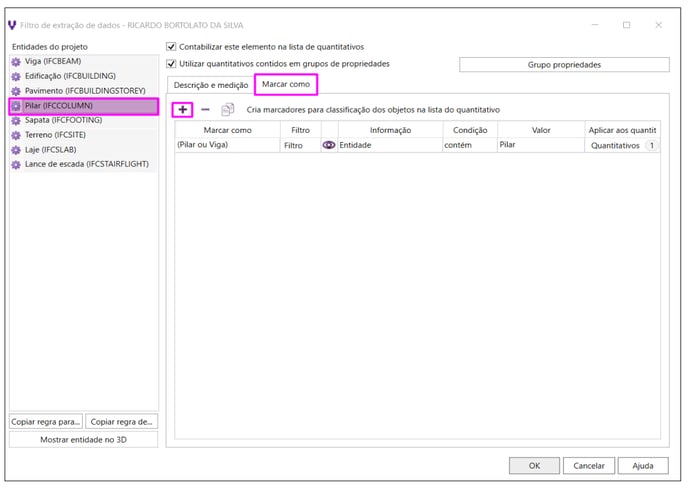

4 - Em Criar marcadores para a classificação dos objetos na lista do quantitativo, adicione uma regra de marcação clicando em Adicionar, como mostrado na imagem:

2-Sep-24-2024-11-55-38-1300-AM

Configurando a nova regra de Marcar como

Na caixa de diálogo que se abre, defina as seguintes informações:

1 - No campo Marcar como, preencha com o critério desejado. Para o nosso exemplo, vamos marcar como (Pilar ou Viga), os quantitativos que fazem parte da entidade pilar;

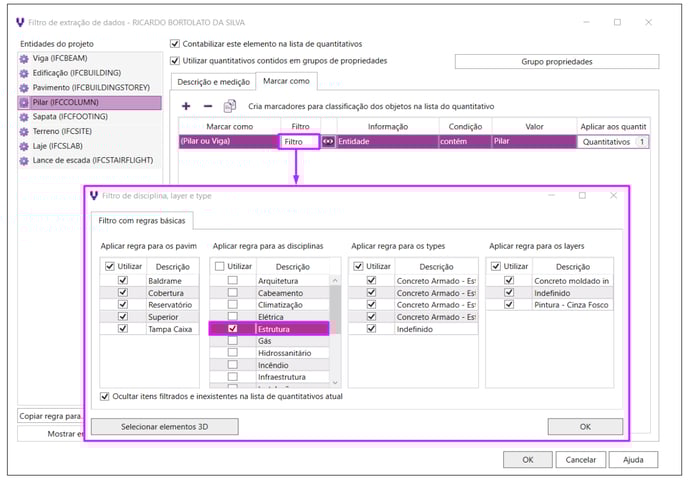

2 - Em Filtro, podemos definir regras de aplicabilidade, habilitando, por exemplo em quais disciplinas este critério será considerado, ou ainda em função das Layers e types. Para este exemplo, vamos aplicar para a disciplina de estruturas.

3-Sep-24-2024-12-06-09-0717-PM

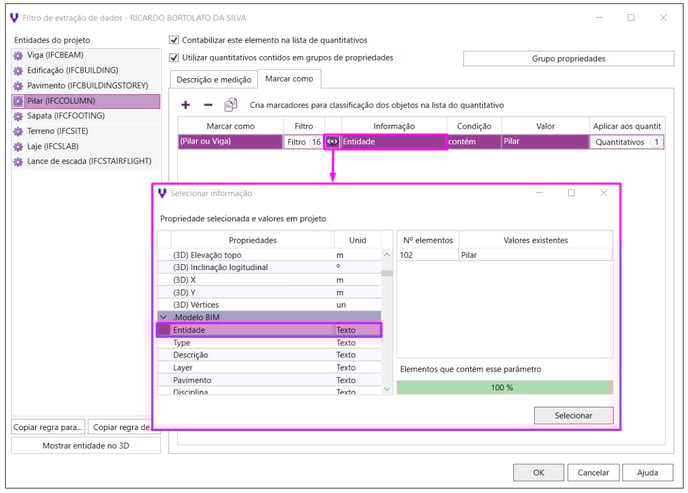

3 - Na coluna Informação, selecione a propriedade que melhor defina este critério. Em nosso exemplo, desejamos criar um critério de medição em função de pilares e vigas, sendo assim, vamos selecionar a propriedade que fornece esta informação, neste caso, Entidade. Se este critério estivesse relacionado ao volume do elemento, usaríamos a propriedade Volume e assim sucessivamente;

4-Sep-24-2024-12-12-46-5163-PM

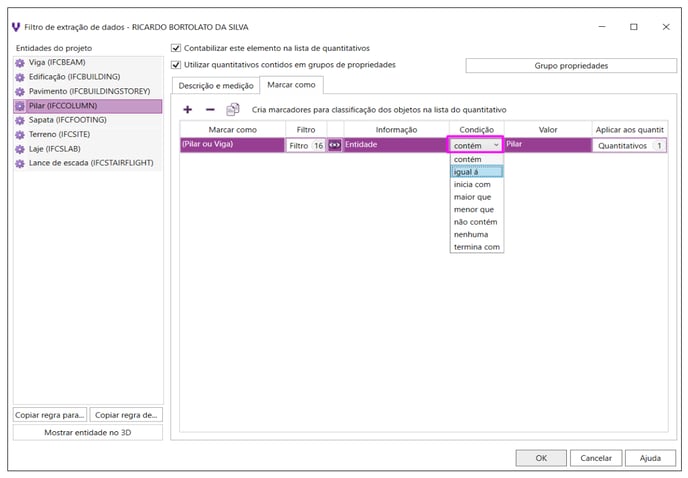

4 - Em Código, selecione a condicionante de referência. Dentre as opções oferecidas, vamos selecionar Contém;

5-Sep-24-2024-12-15-21-2190-PM

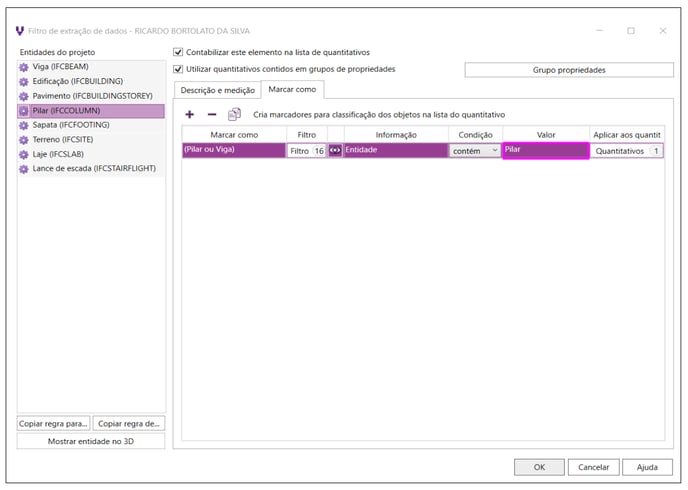

5 - Em Valor, defina a informação que a propriedade definida em informação precisa conter, para que o programa atribua ou não a marcação. Para o nosso exemplo, pilar;

6-Sep-24-2024-12-18-27-8579-PM

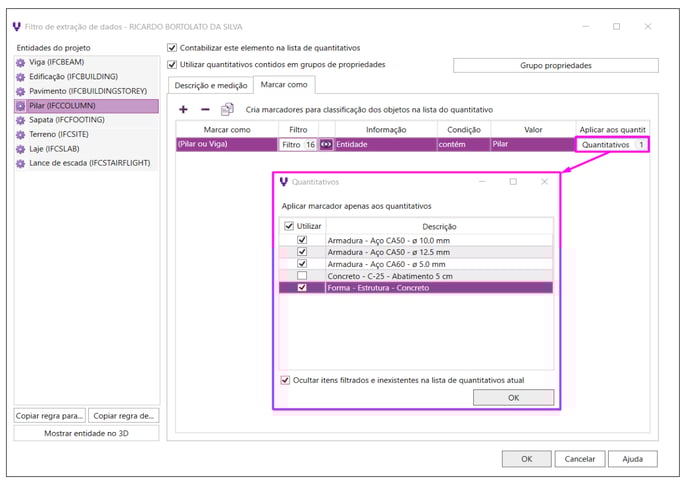

6 - Em Quantitativo, permite-se filtrar em quais elementos do quantitativo estas regras se aplicam. Em nosso exemplo, mantivemos desabilitado os quantitativos de concreto.

Assim, lê-se que o AltoQi Visus irá marcar com (Pilar ou Vigas) os quantitativos de elementos que pertencem à Entidade Pilar. Exceto os quantitativos de concreto.

Resultados

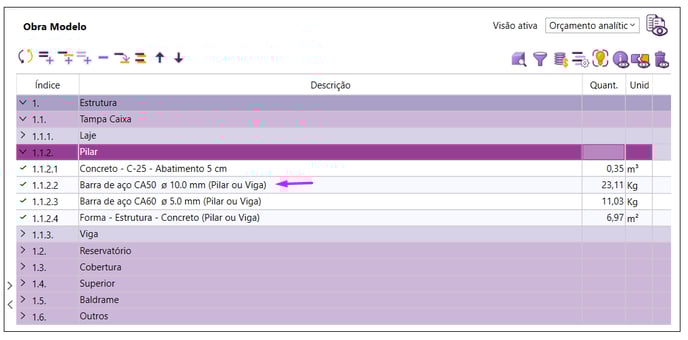

Observe na imagem a seguir o resultado da aplicação desta regra, na descrição dos itens. Os quantitativos de aço e formas contém a tag (Pilar ou Viga) enquanto o quantitativo de concreto não possui esta informação, confirmando a aplicação da regra de acordo com o que definimos nos filtros.

Outro exemplo de aplicação do recurso

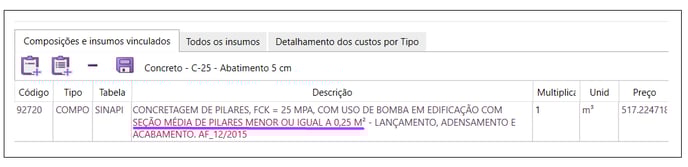

Um outro exemplo de critério de medição que podemos atribuir aos pilares, é o texto (maior que 0,25m²) para pilares que possuam uma seção superior a 0,25m². Este se faz necessário em casos onde a composição associada faz a distinção em função da área de secção média do elemento, como mostra a imagem a seguir.

Para este caso, a caixa de diálogo pode ser alimentada da seguinte forma:

1 - Em Marcar Como, com o texto: (maior que 0,25m);
2 - Em Informações, selecionamos a propriedade: (3D) Área de projeção superior;
3 - Em Código, a opção: Maior que;
4 - Em Valor, com o a referência de: 0,25;
5 - Em Quantitativo, aplicou-se a regra ao quantitativo de concreto, visto que o critério criado é utilizado para definir qual composição de concretagem de pilares associar.

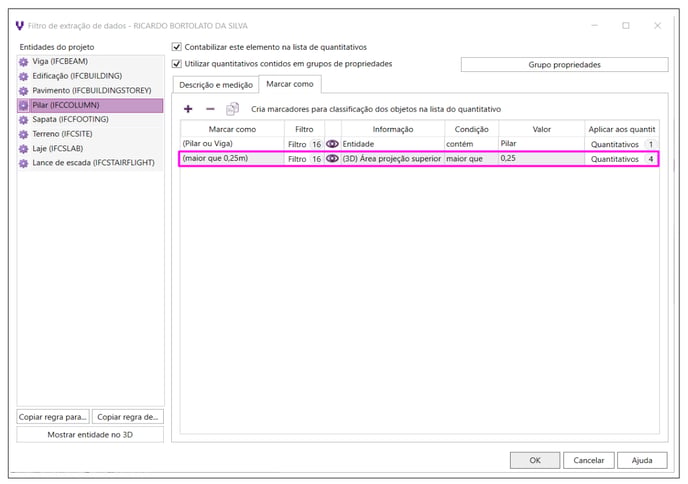

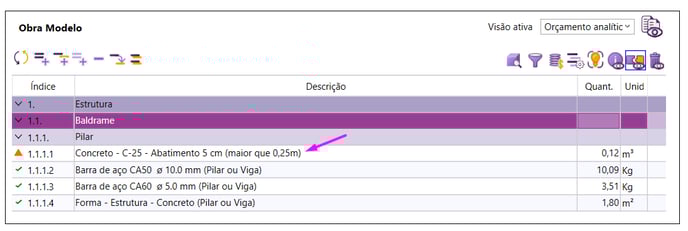

Observe na imagem a seguir a aplicação deste critério.

Assim, podemos criar quantos critérios forem necessários.
