Intensidade de precipitação para o dimensionamento pluvial

A intensidade de precipitação é a quantidade de chuva (mm) por unidade de tempo (horas). É um fator importante porque está diretamente relacionado com o dimensionamento de calhas e condutos, conforme o artigo Dimensionamento dos condutos pluviais.

Como configurar a intensidade de precipitação do projeto Pluvial

Para configurar a intensidade de precipitação do projeto pluvial AltoQi Builder, siga este passo a passo:

Acesse a guia Elementos, grupo Acessar, e clique em Edificação.

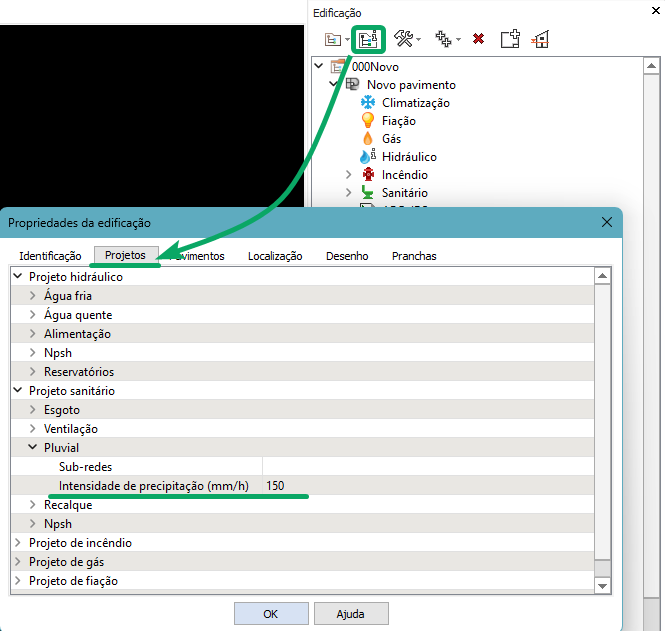

Na janela Edificação, clique no ícone Editar propriedades, conforme imagem a seguir.
No diálogo Propriedades da edificação, selecione a aba Projetos.
Em "Projeto Sanitário", localize as propriedades da rede "Pluvial" e busque pelo campo "intensidade de precipitação".
Preencha o campo "intensidade de precipitação" com o valor desejado em "mm/h" considerando as características do projeto.
Clique em OK para confirmar as edições.
Processe novamente o projeto para atualizar os cálculos do dimensionamento da rede pluvial.

Características da intensidade de precipitação:

Essa intensidade pode ser medida utilizando um pluviógrafo, calculada através de equações IDF (curva intensidade-duração-frequência) conforme demonstrado abaixo, ou adotada de acordo com a localidade do projeto conforme NBR 10844:1989.

Onde:

i= intensidade de precipitação (mm/h);
T= período de retorno (anos);
t= duração da chuva (minutos);
K, to, m e n= parâmetros de ajuste.

Ressalta-se que, normalmente, algumas localidades já possuem a equação IDF com os parâmetros de ajuste. Neste caso, pode-se optar por referenciar a bibliografia.

Além disso, a NBR 10844:1989 apresenta a tabela 5, onde há a intensidade de precipitação considerando os períodos de retorno de 1, 5 e 25 anos para diferentes localidades.

O período de retorno, segundo a NBR 10844:1989, deve ser fixado segundo as características da área a ser drenada, obedecendo ao estabelecido a seguir:

T = 1 ano, para áreas pavimentadas, onde empoçamentos possam ser tolerados;
T = 5 anos, para coberturas e/ou terraços;
T = 25 anos, para coberturas e áreas onde empoçamento ou extravasamento não possa ser tolerado.

Ressalta-se que a norma fixa a duração da precipitação em t = 5min. Segue abaixo uma adaptação da tabela 5 para algumas capitais do Brasil:

Observação: Os valores entre parênteses indicam os períodos de retorno a que se referem as intensidades pluviométricas, em vez de 5 ou 25 anos, em virtude de os períodos de observação dos postos não terem sido suficientes. O local que apresenta o ¹ é apenas para determinada região da capital. Para outras regiões, consulte a NBR 10844:1989.

Com este artigo foi possível entender a importância da intensidade de precipitação, como modificar no AltoQi Builder e os métodos de como obtê-la.
