Neste artigo, apresentamos como exportar a estrutura em formatos 3D, permitindo sua utilização para impressão ou compatibilização com softwares CAD.
Exportar estrutura em arquivo de impressão 3D (.OBJ e .STL)
Arquivos em formato .OBJ e .STL podem ser abertos em plataformas para visualização e/ou impressão de elementos 3D. Sua exportação é feita através das etapas:
- Abra o pórtico 3D da estrutura;

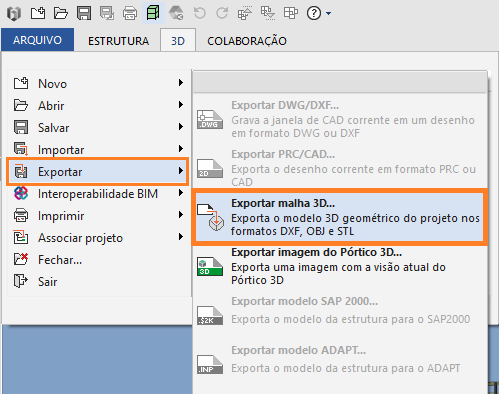

- Acesse o menu Arquivo - Exportar e depois selecione o item Exportar malha 3D:

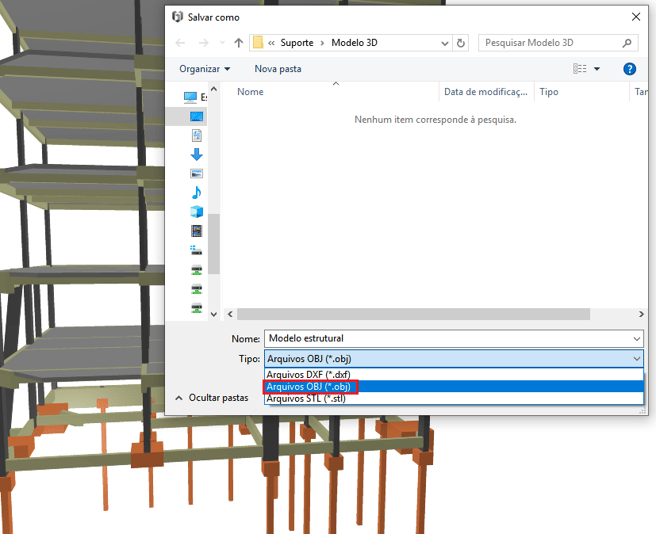

- Escolha a pasta em que deseja salvar o arquivo, defina um Nome e escolha no Tipo uma das opções Arquivos OBJ ou Arquivos STL:
Após clicar para salvar o arquivo, o programa solicita que seja informada a escala do projeto exportado, como também se você deseja isolar os pavimentos. Mantendo a opção "Isolar pavimentos" ativa, cada pavimento do projeto será exportado em um arquivo OBJ ou STL único.
Exportar estrutura no modelo DXF 3D - Compatível com softwares CAD
A estrutura lançada no Eberick também pode ser exportada para visualização em programas de ambiente CAD (Computer Aided Design) através da exportação do pórtico 3D no formato DXF 3D.
Para fazer isso, siga o passo a passo:
- Abra o pórtico 3D da estrutura;
- Acesse o menu Arquivo - Exportar e depois selecione o item Exportar malha 3D:

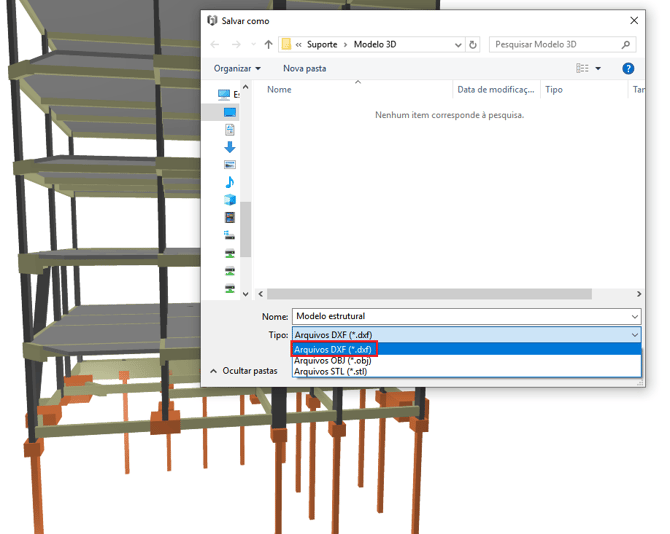

- Escolha a pasta em que deseja salvar o arquivo, defina um Nome e escolha no Tipo a opção Arquivos DXF:
