Ferramentas de manipulação em desenho e croqui

Com o intuito de permitir que o usuário utilize o AltoQi Builder como uma ferramenta genérica de CAD 2D, para elaboração de qualquer tipo de desenho técnico, existem diversos recursos desta natureza disponíveis no programa.

Alguns deles tem como função auxiliar na manipulação de linhas, poligonais e arcos e estão disponíveis na guia Desenhos - grupo Ferramentas.

Medir contorno

O comando medir contorno é uma ferramenta que possibilita que o usuário saiba as medidas em planta de determinado elemento.

Para utilizar este comando:

Acesse a guia Desenhos, grupo Ferramentas, comando Medir Contorno.
Na linha de comando será exibida a mensagem Medir - Primeiro ponto. Escolha um ponto do elemento.
Na linha de comando será exibida a mensagem Medir - Próximo ponto. Escolha o próximo ponto da medida.
O programa abrirá um diálogo informando a distância do elemento do primeiro ponto selecionado até o outro ponto.

Observação: O comando medir contorno somente mostrará a medida em linha reta.

Medir Elemento

O comando medir elemento possibilita medir elementos de forma mais rápida, somente selecionando o elemento do qual deseja medir.

Para utilizar este comando:

Acesse a guia Desenhos, grupo Ferramentas, comando Medir Elemento.
Na linha de comando será exibida Medir - Selecione. Clique sob o elemento que deseja medir.
O programa abrirá um diálogo informando as dimensões do elemento selecionado.

Observação: O comando Medir elementos também mede elementos poligonais e circulares.

Comando Offset

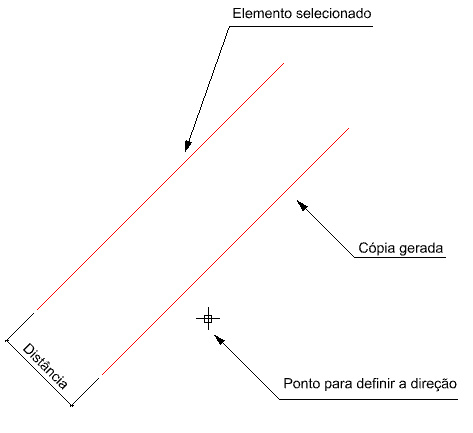

O comando Offset permite a construção de uma cópia de um elemento selecionado, paralelo a este e a uma distância especificada pelo usuário.

Para utilizar este comando:

Acesse a guia Desenhos, grupo Ferramentas, comando Offset;

Observação: É possível utilizar o comando Offset em linhas, poligonais, círculos e indicadores, funcionando da mesma maneira mas produzindo resultados um pouco diferentes em cada caso.

Na linha de comando será exibida a mensagem Offset – Elemento, clique sobre o elemento que será copiado;
Na linha de comando será exibida a mensagem Offset – Lado do deslocamento, informe a direção (em relação ao elemento selecionado) para a qual será gerada a cópia;
Na linha de comando será exibida a mensagem Offset – Distância, informe a distância, em centímetros, que a cópia será gerada do elemento selecionado;

Observação: O elemento criado terá as mesmas propriedades de desenho do elemento original.

Pressione Enter ou Esc para encerrar o comando.

Comando Estender

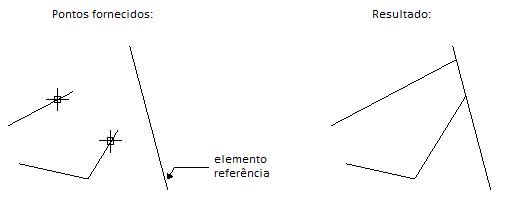

O comando Estender realiza a extensão de um ou mais elementos até o outro selecionado, que é utilizado como fronteira.

Observação: É possível estender linhas, poligonais, indicadores e arcos de círculo.

Para utilizar este comando:

Acesse a guia Desenhos, grupo Ferramentas, comando Estender;
Na linha de comando será exibida a mensagem Estender – Elemento referência, clique sobre o elemento que irá funcionar como “limite” para os demais;
Pressione Enter;
Na linha de comando será exibida a mensagem Estender – Elemento a estender, clique sobre os elementos a serem estendidos;

Observação: Os elementos selecionados (linha, poligonal, indicador ou arco de círculo) serão “projetados” sobre o elemento referência. Caso o elemento referência não interseccione em nenhum ponto os elementos a estender, a mensagem "Não foi possível realizar esta operação no plano corrente" é exibida e o comando não é realizado.

Pressione Enter ou Esc para encerrar o comando.

Comando Ajustar

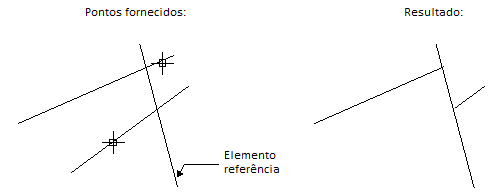

O comando Ajustar elimina (corta) parte de um elemento, a partir de sua intersecção com outro elemento já selecionado, que é utilizado como fronteira.

Observação: É possível ajustar linhas, poligonais e arcos de círculo.

Para utilizar este comando:

Acesse a guia Desenhos, grupo Ferramentas, comando Ajustar;
Na linha de comando será exibida a mensagem Ajustar – Elemento referência, clique sobre o elemento que irá funcionar como “limite” para os demais;
Pressione Enter;
Na linha de comando será exibida a mensagem Ajustar – Elemento a ajustar, clique sobre os elementos a serem cortados;

Observações:

Deve-se clicar no trecho que deseja-se remover, pois ao clicarmos sobre o elemento a ajustar o programa removerá o trecho existente até a intersecção com o elemento referência.
Se a mensagem "Não foi possível realizar esta operação no plano corrente" for exibida recomendamos a leitura do artigo Não foi possível realizar esta operação no plano corrente.

Pressione Enter ou Esc para encerrar o comando.

Comando Unir

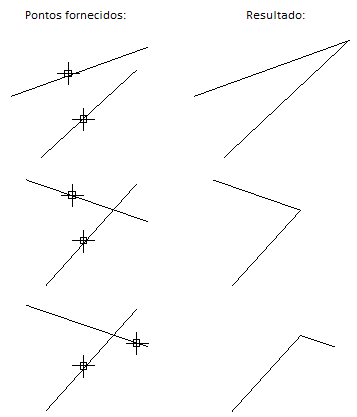

O comando Unir tem como objetivo mover os pontos extremos de duas linhas não paralelas para seus pontos de intersecção.

Observação: É possível unir linhas, poligonais e arcos de círculo.

Para utilizar este comando:

Acesse a guia Desenhos, grupo Ferramentas, comando Unir;
Na linha de comando será exibida a mensagem Unir – Primeiro elemento, clique sobre o primeiro elemento;

Observação: No caso de linhas que se interceptam, deve-se selecionar o ponto sobre a parte da linha que será mantida.

Na linha de comando será exibida a mensagem Unir – Segundo elemento, clique sobre o segundo elemento;

Observação: Caso as linhas se cruzem, o programa mantém os segmentos dos lados que foram “clicados” na seleção e elimina o restante, a partir da intersecção.

As linhas serão unidas.

Comando Cortar

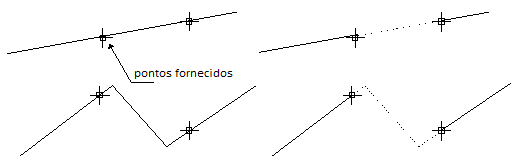

O comando Cortar tem como objetivo eliminar (cortar) uma parte de um elemento.

Observação: É possível cortar linhas, poligonais, círculos e arcos de círculo.

Para utilizar este comando:

Acesse a guia Desenhos, grupo Ferramentas, comando Cortar;
Na linha de comando será exibida a mensagem Cortar – Elemento, clique sobre o elemento que irá cortar;
Na linha de comando será exibida a mensagem Cortar – 1º Ponto, clique sobre um ponto no elemento;
Na linha de comando será exibida a mensagem Cortar – 2º Ponto (Enter divide), clique sobre outro ponto no elemento;

Observação: Ao executar este comando sobre uma linha, se não desejar informar um 2º Ponto pode-se clicar Enter para dividir o elemento selecionado no ponto informado como 1º ponto.

Após informados os dois pontos, é eliminada a parte do elemento entre estes, resultando em dois elementos menores.

Comando Posicionar Origem

O comando Posicionar Origem possibilita posicionar todo o lançamento para o ponto 0,0.

Para utilizar este comando:

Na guia Desenhos, grupo Ferramentas, acione o comando Posicionar Origem.
Na linha de comandos será exibida a mensagem Posicionar Origem - Ponto de referência. Selecione um ponto de referência para o processo. Esse será o ponto que será posicionado em 0,0.

Comando Chanfrar

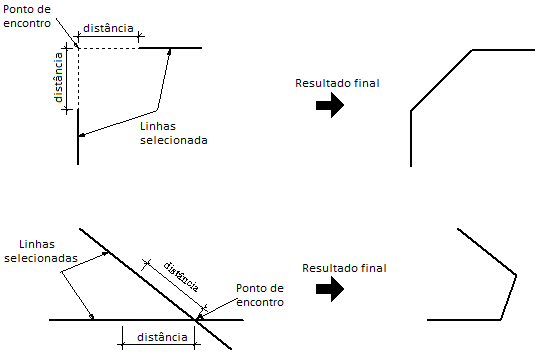

O comando Chanfrar pode ser utilizado para desfazer arestas ou quinas, ou ainda, o ajuste de duas linhas através da criação de uma linha oblíqua.

Observação: Somente é possível usar este comando em linhas.

Para utilizar este comando:

Acesse a guia Desenhos, grupo Ferramentas, comando Chanfrar;
Na linha de comando será exibida a mensagem Chanfrar – Primeira linha, clique sobre a primeira linha;
Na linha de comando será exibida a mensagem Chanfrar – Segunda linha, clique sobre a segunda linha;

Observação: Caso a segunda linha seja paralela à primeira, o comando será interrompido e a mensagem "Não é possível chanfrar linhas paralelas" será emitida

Na linha de comando será exibida a mensagem Chanfrar – Distância, digite a que distância do ponto de encontro dos elementos será iniciado o chanfro;

Observação: O ponto de encontro dos elementos será o cruzamento dos prolongamentos dos elementos ou a própria intersecção

Observação: Se a distância digitada for muito grande, de tal forma que o ponto de início do chanfro não se situe sobre uma das linhas, o comando é interrompido com a mensagem "Distância muito grande".

É criada uma linha ajustando as duas selecionadas.

Observação: É importante salientar que as linhas não serão unidas, ou seja, existirão as duas linhas base e será criada uma linha adicional

Comando Arredondar

O comando Arredondar pode ser utilizado para desfazer arestas ou quinas, ou ainda, o ajuste de duas linhas através da criação de um arco.

Observação: Somente é possível usar este comando em linhas.

Para utilizar este comando:

Acesse a guia Desenhos, grupo Ferramentas, comando Arredondar;
Na linha de comando será exibida a mensagem Arredondar – Primeira linha, clique sobre a primeira linha;
Na linha de comando será exibida a mensagem Arredondar – Segunda linha, clique sobre a segunda linha;

Observação: Caso a segunda linha seja paralela à primeira, o comando será interrompido e a mensagem "Não é possível arredondar linhas paralelas" será emitida.

Na linha de comando será exibida a mensagem Arredondar – Raio, digite o valor do raio do arco que será criado para ajustar as linhas;

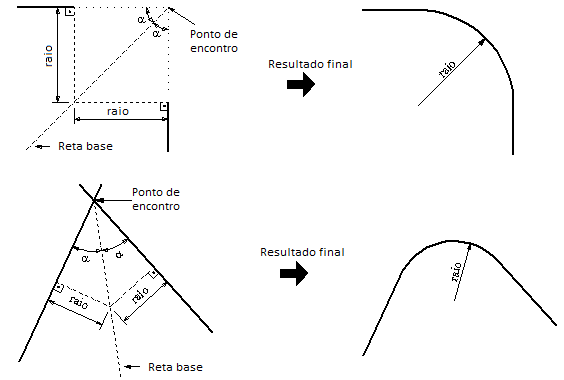

Para que seja possível desenhar o arco, os pontos de ajuste devem estar posicionados sobre as linhas desenhadas. Estes pontos de ajuste indicam o local de início e fim do arco e são criados pelo programa pela seguinte sequência:

é localizado o ponto de encontro das linhas, que pode ser o cruzamento dos prolongamentos dos elementos ou a própria intersecção.
sobre a reta base imaginária que divide o ângulo interno ao meio (reta bissetriz) são dispostos os raios;
no encontro dos raios com as linhas desenhadas são localizados os pontos de ajuste;

Observação: Se o raio digitado for muito grande, de tal forma que o ponto de ajuste não se situe sobre uma das linhas, o comando é interrompido com a mensagem " Raio muito grande"

É criado um arco ajustando as duas linhas selecionadas.

Observação: É importante salientar que as linhas não serão unidas, ou seja, existirão as duas linhas base e será criada um arco ligando-as.

Comando Mudar Ponto

O comando Mudar Ponto pode ser usado para mudar um determinado ponto de uma poligonal ou linha.

Para utilizar este comando:

Acesse a guia Desenhos, grupo Ferramentas e acione o comando Mudar Ponto.
Na linha de comando será exibida a mensagem: Mudar Ponto - Selecione. Clique sobre o ponto do qual deseja mudar a localização.
Na linha de comando será exibida a mensagem: Mudar Ponto - Outro Ponto. Clique sobre outro ponto do desenho que irá representar para onde o primeiro ponto deverá se deslocar.

Comando Coordenada

O comando Coordenada pode ser utilizado para indicar a coordenada de determinado ponto em planta.

Para utilizar este comando:

Acesse a guia Desenhos, grupo Ferramentas e acione o comando Coordenada.
Na linha de comando será exibida a mensagem: Coordenada - Ponto. Clique sobre o ponto do qual deseja saber a coordenada.

Comando Definir Esquadro

O comando Definir Esquadro permite modificar a angulação da mira do programa.

Para utilizar este comando:

Acesse a guia Desenhos, grupo Ferramentas e acione o comado Definir Esquadro.
Na linha de comando será exibida a mensagem: Definir Esquadro - Referência ou ângulo X. Clique sobre uma linha referência do desenho ou digite um ângulo para o esquadro.
