Como preencher as informações de Representação no cadastro da peça

Posição

Este campo estabelece como os campos da peça utilizada serão exibidos. Pode-se optar por "Sim", onde o campo associado ao símbolo será posicionado sempre de acordo com o cadastro da simbologia utilizada, ou "Não", onde o campo será posicionado no local definido como ponto diretor.

A figura abaixo apresenta exemplos de peças com o Posicionar campos como "sim" ou "não".

Posicionar simbologia

Este campo será usado para peças que tiverem alguma simbologia associada e define a forma que a simbologia será posicionada em planta.

O símbolo associado a peça poderá ter seu controle de inserção no projeto definido em três formas:

• Sim - Posiciona a simbologia automaticamente de acordo com as configurações do campo Entradas (Como preencher o campo Entradas no cadastro de peças?)

• Não - Não posiciona a simbologia de acordo com o campo entradas.

• Ponto diretor - A simbologia será posicionada de acordo com a direção escolhida no momento do lançamento da peça.

Observação: A opção "Ponto diretor" normalmente é aplicada às peças relacionadas aos aparelhos sanitários que são localizados nas extremidades dos condutos, visando facilitar o posicionamento da entrada e saída da simbologia.

Desenhar Simbologias

Este campo define onde as simbologias serão exibidas.

• Planta: A simbologia da peça só será exibida em planta baixa.
• Detalhe: A simbologia da peça só será exibida dentro de um detalhe.
• Ambas: A simbologia da peça sempre será exibida.

Posicionar simbologia 3D

Este campo só é aplicável a partir da plataforma AltoQi Builder 2018. Além disso, terá importância apenas para peças que tiverem uma simbologia 3D associada.

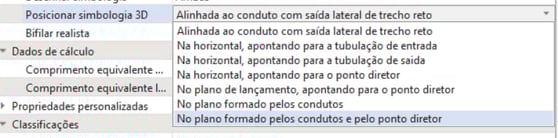

É possível posicionar a simbologia 3D de diversas formas, por meio dessa configuração, exemplificadas abaixo:

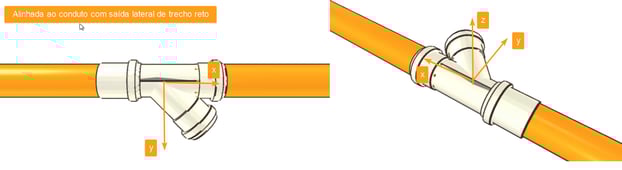

• Alinhada ao conduto com saída lateral de trecho reto: O eixo X apontará para o conduto ligado a entrada da peça, o eixo Z ficará alinhado para cima e o eixo Y se formará em função dos outros dois eixos, estando sempre direcionado para o mesmo lado para onde tem outro conduto de entrada.

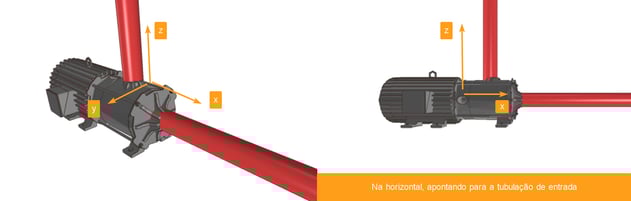

• Na horizontal, apontando para a tubulação de entrada: O eixo X apontará para o conduto de entrada da peça, o eixo Z se manterá para cima e o eixo Y estará em função dos outros dois eixos.

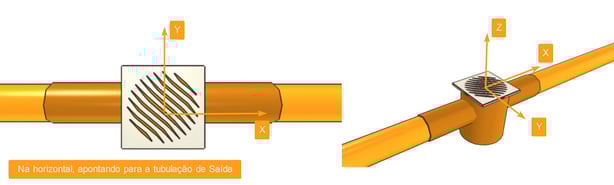

• Na horizontal, apontando para a tubulação de saída: O eixo X apontará para a tubulação de saída, o eixo Z se manterá para cima e o eixo Y se formará em função dos outros dois trechos.

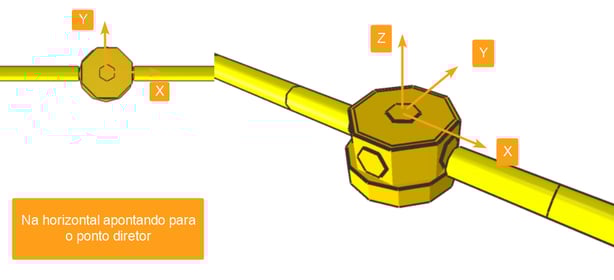

• Na horizontal, apontando para o ponto diretor: O eixo X apontará para o ponto diretor do lançamento, o eixo Z ficará para cima e o eixo Y ficará em função dos eixos X e Z.

• No plano de lançamento apontando para o ponto diretor: O plano XY corresponde ao plano de lançamento do cursor e o eixo X apontará para o ponto diretor do lançamento.

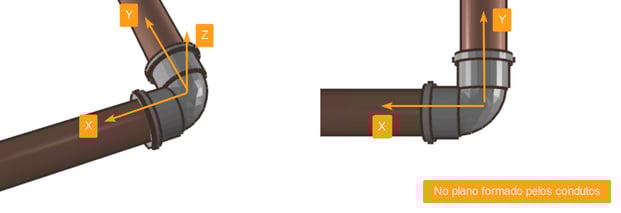

• No plano formado pelos condutos: O eixo X e Y apontam respectivamente para a entrada e saída da peça e o eixo Z será o vetor formado entre o eixo X e Y.

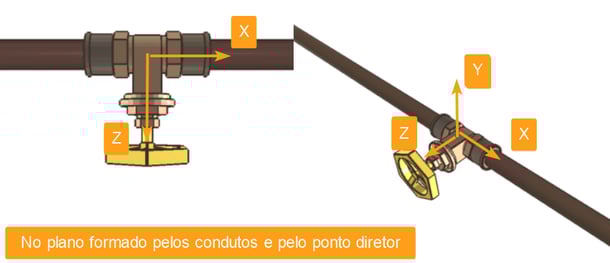

• No plano formado pelos condutos e pelo ponto diretor: O eixo X ficará apontado para um dos condutos ligados à peça, o eixo Z apontará em direção ao ponto diretor do lançamento e o eixo Y se formará em função dos outros dois eixos.
