Exemplo - Cálculo da queda de tensão de circuitos de iluminação (circuitos terminais com comando)
Segundo a norma NBR5410/2005 um dos fatores que deve ser considerado no dimensionamento dos condutores é a queda de tensão.
Observação: Para mais informações sobre a fórmula e as variáveis utilizadas neste cálculo recomendamos a leitura do artigo Cálculo da queda de tensão.
Neste artigo iremos detalhar como o cálculo da queda de tensão será realizado para os circuitos terminais com comando, por exemplo circuitos de iluminação.
Queda de tensão de circuitos de iluminação (com comando)
Teremos como exemplo o cálculo da queda de tensão entre o QD9 e os pontos (lâmpadas e interruptores) do circuito 1 exibidos abaixo.
Trecho F1
- (esquema F+N) = 200
- (cabo de cobre) = 0,0178
- (comprimento do eletroduto F1) = 2,65 m

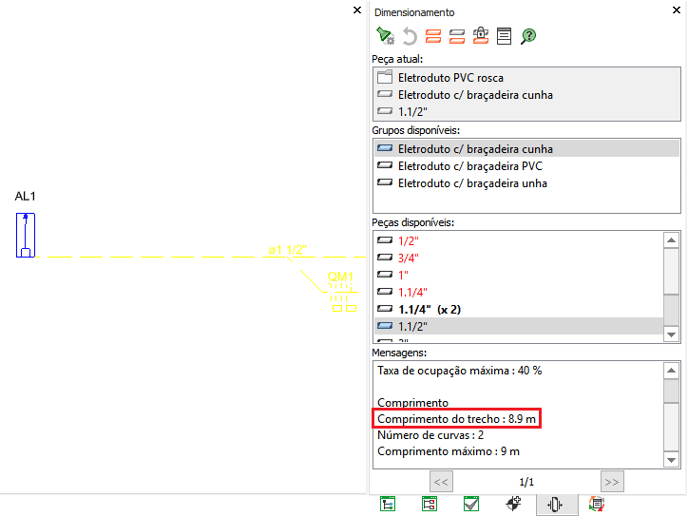

Dica: Para verificar qual o comprimento do eletroduto utilizado pode-se acessar o comando Dimensionar condutos, guia Operações - grupo Dimensionamento.
- (seção da fiação utilizada) = 1,5 mm²
- (tensão de fase) = 220 V
Determinação da corrente no trecho
- (corrente dos pontos existentes após o eletroduto) = 1,4 A
- Como a fiação Fase (F1) que passa pelo eletroduto irá alimentar as três lâmpadas existentes no circuito, a corrente utilizada no cálculo da queda de tensão do trecho será a corrente total do circuito.
Observação: Para o caso dos circuitos de iluminação, a corrente que passará em cada eletroduto e em cada tipo de ligação (Fase ou Retorno) será variável, dependendo da quantidade de lâmpadas que serão alimentadas a partir daquele local.
Dica: Para verificar qual a corrente utilizada pode-se acessar as Ligações existentes no conduto.
Portanto teremos:
Trecho F1-1
- (esquema F+N) = 200
- (cabo de cobre) = 0,0178
- (comprimento do eletroduto F1-1) = 2,75 m
- (seção da fiação utilizada) = 1,5 mm²
- (tensão de fase) = 220 V
- (corrente dos pontos existentes após o eletroduto) = 0,91 A
- Como a fiação Fase (F1-1) que passa pelo eletroduto irá alimentar o interruptor do comando "b", que possui apenas duas lâmpadas, a corrente utilizada no cálculo da queda de tensão do trecho será a corrente de apenas duas lâmpadas.
Portanto teremos:
Trecho R1-1
Como todas as informações deste trecho são iguais ao trecho F1-1, a queda de tensão também será igual.
- (esquema F+N) = 200
- (cabo de cobre) = 0,0178
- (comprimento do eletroduto R1-1) = 2,75 m
- (seção da fiação utilizada) = 1,5 mm²
- (tensão de fase) = 220 V
- (corrente dos pontos existentes após o eletroduto) = 0,91 A
- Como a fiação Retorno (R1-1) que passa pelo eletroduto irá alimentar as duas lâmpadas do comando "b", a corrente utilizada no cálculo da queda de tensão do trecho será a corrente de apenas duas lâmpadas.
Portanto teremos:
Trecho R1-2
- (esquema F+N) = 200
- (cabo de cobre) = 0,0178
- (comprimento do eletroduto R1-2) = 1,7 m
- (seção da fiação utilizada) = 1,5 mm²
- (tensão de fase) = 220 V
- (corrente dos pontos existentes após o eletroduto) = 0,45 A
- Como a fiação Retorno (R1-2) que passa pelo eletroduto irá alimentar apenas a última lâmpada do comando "b", a corrente utilizada no cálculo da queda de tensão do trecho será a corrente de apenas uma lâmpadas.
Portanto teremos:
Trecho F1-2
- (esquema F+N) = 200
- (cabo de cobre) = 0,0178
- (comprimento do eletroduto F1-2) = 2,5 m
- (seção da fiação utilizada) = 1,5 mm²
- (tensão de fase) = 220 V
- (corrente dos pontos existentes após o eletroduto) = 0,45 A
- Como a fiação Fase (F1-2) que passa pelo eletroduto irá alimentar o interruptor do comando "a", que possui apenas uma lâmpada, a corrente utilizada no cálculo da queda de tensão do trecho será a corrente de apenas uma lâmpada.
Portanto teremos:
Trecho F1-3
- (esquema F+N) = 200
- (cabo de cobre) = 0,0178
- (comprimento do eletroduto F1-2) = 2,75 m
- (seção da fiação utilizada) = 1,5 mm²
- (tensão de fase) = 220 V
- (corrente dos pontos existentes após o eletroduto) = 0,45 A
- Como a fiação Fase (F1-3) que passa pelo eletroduto irá alimentar o interruptor do comando "a", que possui apenas uma lâmpada, a corrente utilizada no cálculo da queda de tensão do trecho será a corrente de apenas uma lâmpada.
Portanto teremos:
Trecho R2
Como todas as informações deste trecho são iguais ao trecho F1-3, a queda de tensão também será igual.
- (esquema F+N) = 200
- (cabo de cobre) = 0,0178
- (comprimento do eletroduto R1-1) = 2,75 m
- (seção da fiação utilizada) = 1,5 mm²
- (tensão de fase) = 220 V
- (corrente dos pontos existentes após o eletroduto) = 0,45 A
- Como a fiação Retorno (R2) que passa pelo eletroduto irá alimentar a única lâmpada do comando "a", a corrente utilizada no cálculo da queda de tensão do trecho será a corrente da lâmpada.
Portanto teremos:
