Como configurar a capacidade dos disjuntores

Um dos recursos disponibilizados no módulo Elétrico do AltoQi Builder, é o dimensionamento automático da proteção dos circuitos.

O disjuntor é um dispositivo que auxilia na proteção das instalações elétricas contra possíveis danos relacionados a sobrecarga elétrica e curto-circuito.

Nas configurações do AltoQi Builder, é possível configurar o valor mínimo e a faixa maior de atuação de um disjuntor dentro das especificações do circuito.

Para realizar as configurações relacionadas ao dimensionamento do disjuntor, verifique as instruções a seguir:



Definição da capacidade mínima do disjuntor

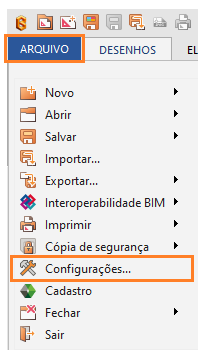

  • Acesse o menu Arquivo – Configurações;
  • Em Configurações, selecione a aba Fiação;
  • Selecione Dimensionamento – Condutores;

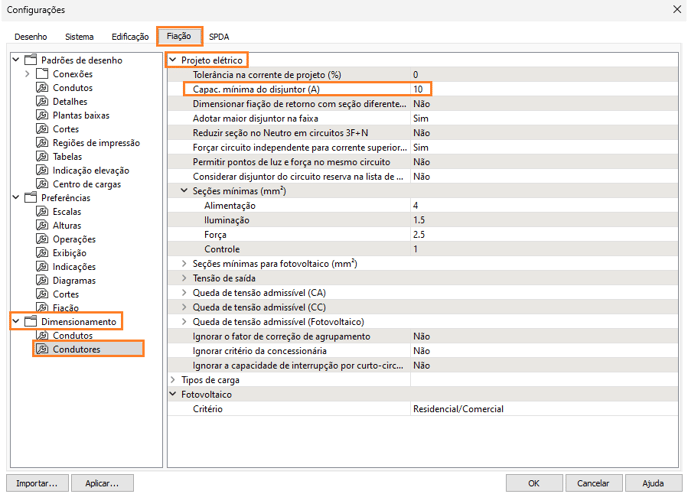

  • Em Projeto elétrico, defina a capacidade mínima desejada para o disjuntor:


  • Clique em OK, para aplicar a configuração.

Configuração para adotar o maior disjuntor na faixa

Nesta configuração, o programa irá selecionar o maior disjuntor possível da faixa considerando a margem de capacidade do condutor e as especificações do circuito. Para ativar:

  • Acesse o menu Arquivo – Configurações;
  • Em Configurações, selecione a aba Fiação;
  • Selecione Dimensionamento – Condutores;

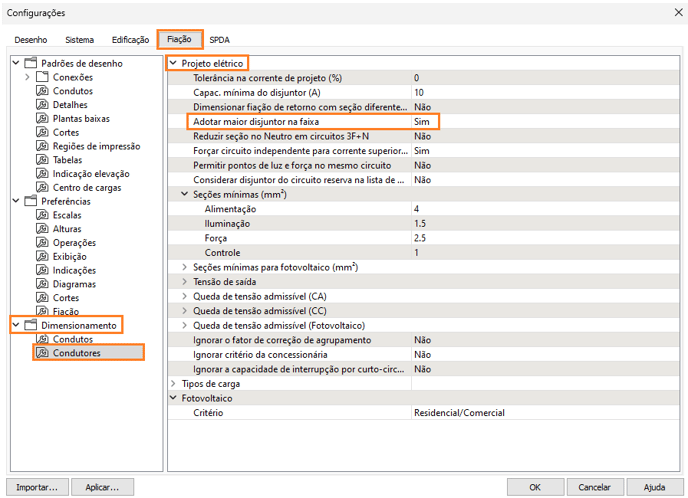

  • Em Projeto elétrico, ative Adotar maior disjuntor na faixa como Sim;

  • Clique em OK, para aplicar as configurações.

Após realizar as configurações, precisará aplicar o comando Processar  para que o dimensionamento seja atualizado.

Observação:  Os procedimentos necessários para processar o dimensionamento do projeto são descritos no artigo Como processar o dimensionamento no módulo Elétrico do AltoQi Builder.

Com base nos procedimentos descritos neste artigo, é possível configurar a capacidade dos disjuntores de acordo com a necessidade ou preferências do projetista.
