Como lançar a área de operação para a rede de sprinklers?

A definição da área de operação é dividida em duas etapas, que estão elencadas nos artigos abaixo:

1. Como lançar a área de operação para a rede de sprinklers?

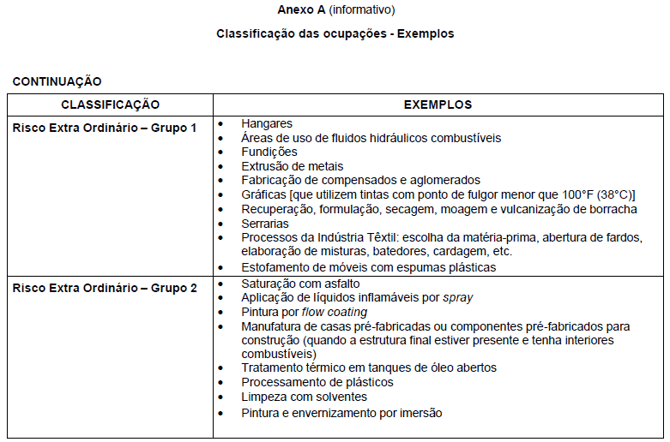

2. Como configurar a área de operação da rede de sprinklers para o risco da edificação?

Lançamento da área de operação

A área de operação pode ser lançada de duas formas:

• automaticamente, quando ao mesmo tempo que o lançamento da rede de sprinklers ;
• manualmente, quando após o lançamento da rede de sprinklers .

Os procedimentos a serem realizados estão descritos na sequência.

Lançamento automático da área de operação

Para lançar a área de operação ao mesmo tempo que são adicionados os sprinklers, ou seja, gerar uma área de operação automática, faz-se uso do comando  Adicionar em área , descrito na sequência.

• Acesse a guia  Lançamento , grupo  Pontos  e selecione o comando  Adicionar em área ;
• Estabeleça dois pontos de modo que seja formado um retângulo. Este retângulo deve abranger toda a área que será abrangida pela rede de sprinklers;

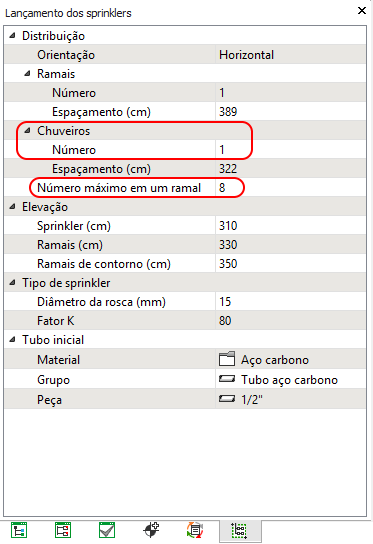

• À direita da tela, na janela  Lançamento dos sprinklers , edite as informações quanto a rede e chuveiros automáticos a serem lançados conforme desejar;


1. Distribuição - Orientação:  Orientação dos sprinklers em modo horizontal ou vertical;
2. Ramais - Número:  Quantidade de ramais da rede. Caso este valor seja alterado, o campo  Espaçamento (cm)  é modificado automaticamente;

3. Chuveiros - Número:  Quantidade de sprinklers em cada ramal. Caso este valor seja alterado, o campo  Espaçamento (cm)  é modificado automaticamente;

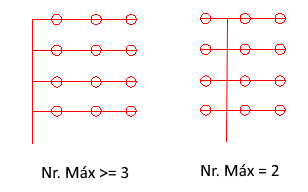

4. Chuveiros - Número máximo em um ramal:  Quantidade máxima de sprinklers em cada ramal. Caso o valor do campo  Número  for maior do que o definido neste campo, será criado mais de um ramal;

5. Elevação - Sprinkler (cm)/Ramais (cm)/Ramais de contorno (cm):  Altura de lançamento dos sprinklers, ramais e ramais de contorno, respectivamente;

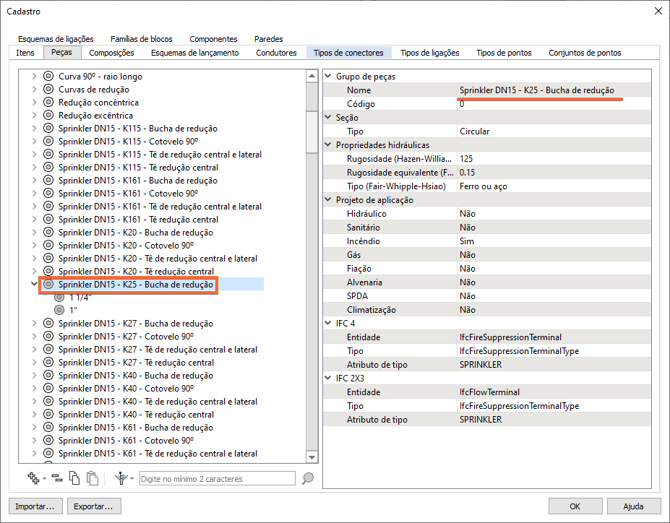

6. Tipo de sprinkler - Diâmetro da rosca (mm):  Diâmetro do bocal do chuveiro automático. Caso este valor seja alterado, o campo  Fator K , utilizado para a determinação da pressão nos chuveiros,   é modificado automaticamente;

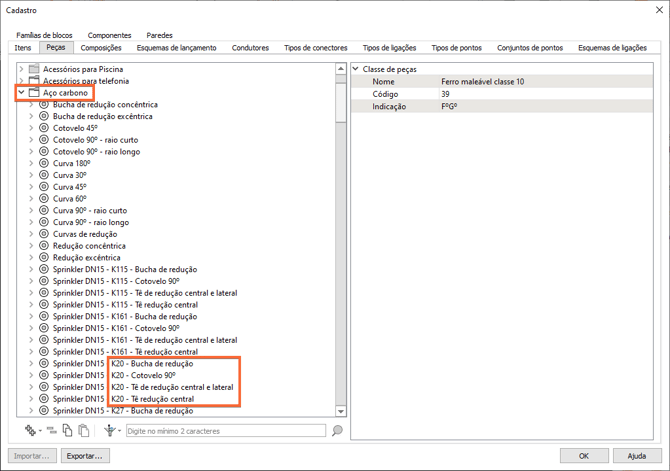

7. Tubo inicial - Material/Grupo/Peça:  Informações do cadastro do tubo desejado para o início da rede de sprinklers.


• Em seguida, a barra de comandos inferior solicitará  Lançar sprinkler -  Selecione o ponto de alimentação . Logo, defina o ponto de início da rede, que geralmente está associado a uma coluna de incêndio ou a extremidade de um ramal que abastecerá a área lançada;
• Perceba que a rede de sprinklers junto da área de operação serão lançados na sequência.


Observação:  Caso a rede de sprinklers, lançada automaticamente pelo projetista, sofra alterações manuais, é preciso lançar a área de operação novamente, mas de modo manual, pois estas definições influenciam no dimensionamento das tubulações.

Lançamento manual da área de operação

Para lançar a área de operação de modo manual, ou seja, após o lançamento da rede de sprinklers, faz-se uso dos comandos  Área de operação , caso seja retangular, ou  Área de operação poligonal , para o formato de polígono, descritos na sequência.

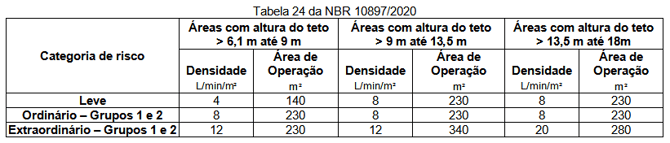

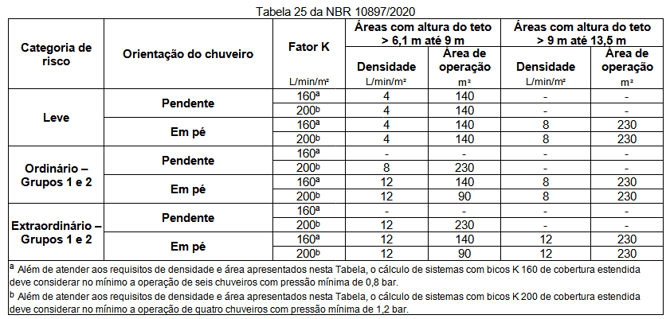

A área de operação lançada manualmente deve contemplar uma quantidade máxima de sprinklers. Para verificar o número de sprinklers a serem admitidos nesta área, proceda da seguinte forma:

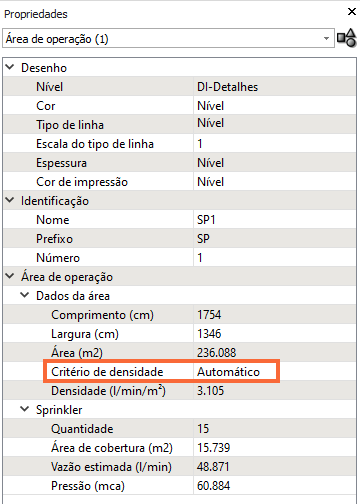

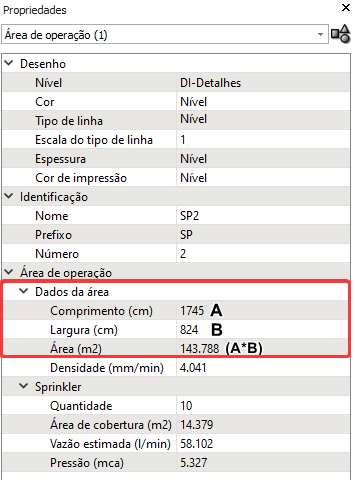

• Acesse a janela  Propriedades  desta área, conforme procedimento acima, e copie o valor da área (m²);

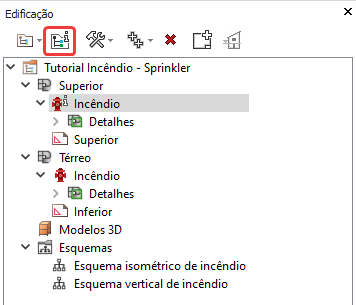

• Em seguida, acesse a guia  Elementos , grupo  Acessar , e selecione o comando  Edificação ;
• À direita da tela, na janela  Edificação , clique no comando  Editar propriedades ;


• Junto da janela  Propriedades da edificação , selecione a aba  Projetos ;

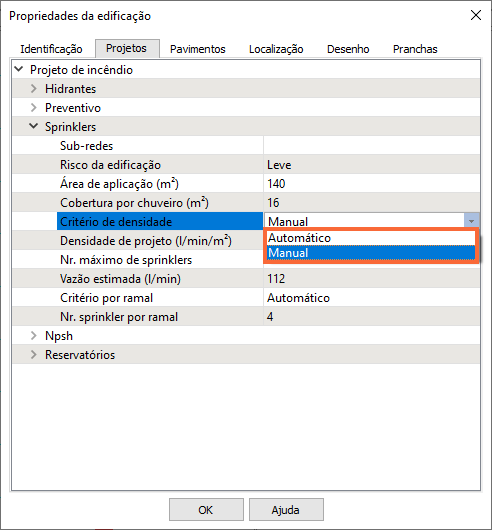

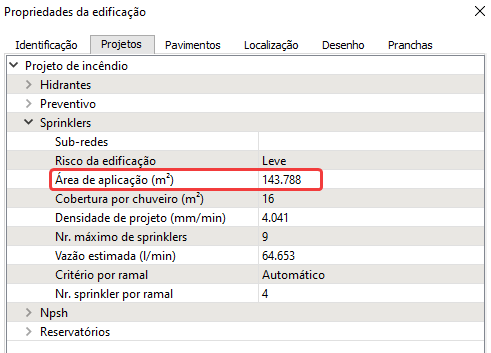

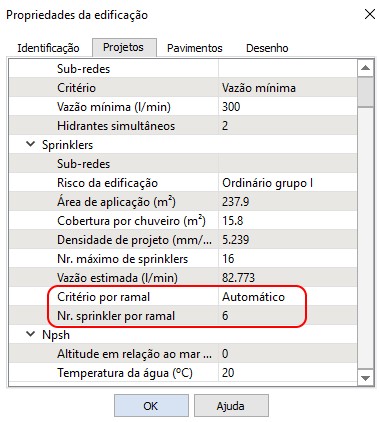

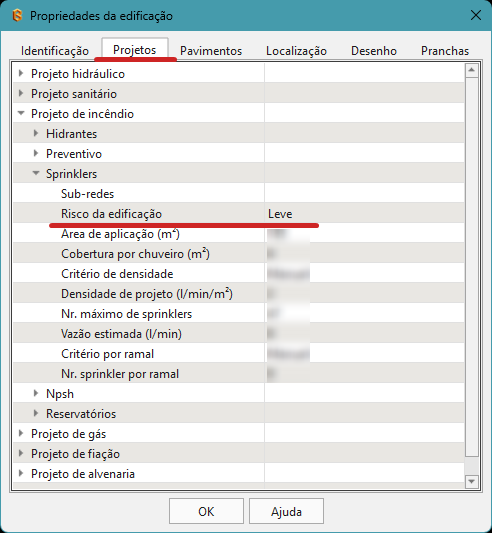

• Verifique o número de sprinklers definido no campo  Nr. máximo de sprinklers , como exemplificado abaixo. A área de operação deve contemplar, no máximo, esta quantidade de chuveiros automáticos;


• Clique na opção  OK  para finalizar este procedimento e dê sequência ao lançamento da área de operação.

Comando "Área de operação"

• Acesse a guia  Lançamento  e junto do grupo  Rede , atribua o campo  Rede  para  Sprinklers ;
• Em seguida, no grupo  Pontos , selecione o comando  Área de operação ;
• Estabeleça dois pontos de modo que seja formado um retângulo. Este retângulo deve contemplar o número máximo de sprinklers definidos para a sua edificação, como ilustrado no procedimento acima.

Comando "Área de operação poligonal"

• Acesse a guia  Lançamento  e junto do grupo  Rede , atribua o campo  Rede  para  Sprinklers ;
• Em seguida, no grupo  Pontos , selecione o comando  Área de operação poligonal ;
• Estabeleça a sequência de pontos para que seja formato um polígono. Este polígono deve contemplar o número máximo de sprinklers definidos para a sua edificação, como ilustrado anteriormente;
• Para que o polígono seja fechado, ao invés de clicar sobre o primeiro ponto posicionado, quando definir a posição do penúltimo ponto, clique na tecla  <Enter>  para que seja realizada a ligação automática com o ponto inicial.

Observação: Quando a área de operação manual é definida em local onde não há sprinklers, será apresentada a caixa de texto com a seguinte mensagem "Não há sprinklers na área selecionada. Deseja continuar?". Para que o dimensionamento seja adequado, defina a posição em local onde há rede de sprinklers lançada.
