Como gerar o mapa de cabos no projeto de cabeamento?

Durante a fase de detalhamento de um projeto, é fundamental descrever com precisão diversos parâmetros da instalação. Isso não apenas facilita a compreensão do projeto, mas também contribui para sua execução eficiente.

Para apoiar esse processo, o AltoQi Builder oferece a funcionalidade de gerar o relatório Mapa de cabos, que apresenta uma listagem organizada dos cabos, categorizados por projeto, pavimento ou quadro específico.

Gerando o relatório Mapa de cabos por quadro

Para gerar o mapa de cabos de um determinado quadro, deve-se:

  • Acessar a guia Operações, grupo Exibir, comando Gerenciador.
  • Na janela Gerenciador, clicar com o botão direito do mouse sobre o quadro desejado e selecionar Gerar relatórios - Mapa de cabos:

O programa irá gerar o relatório do mapa de cabos.




Observação: O formato de geração deste relatório (documento de texto ou HTML) deve ser selecionado no menu Arquivo - Configurações - Sistema - Relatórios - Formato. Para mais informações recomendamos a leitura do artigo  Como alterar o formato dos relatórios no AltoQi Builder?.

Gerando o relatório Mapa de cabos por pavimento ou projeto

Para gerar o mapa de cabos de um pavimento ou do projeto completo deve-se:
  • Acessar a janela Edificação (aba );
  • Na janela Edificação, clicar com o botão direito do mouse sobre o título do projeto, ou do pavimento desejado, e selecionar Relatórios - Mapa de cabos:

O programa irá gerar o relatório do mapa de cabos do projeto ou do pavimento selecionado.


Interpretando o mapa de cabos

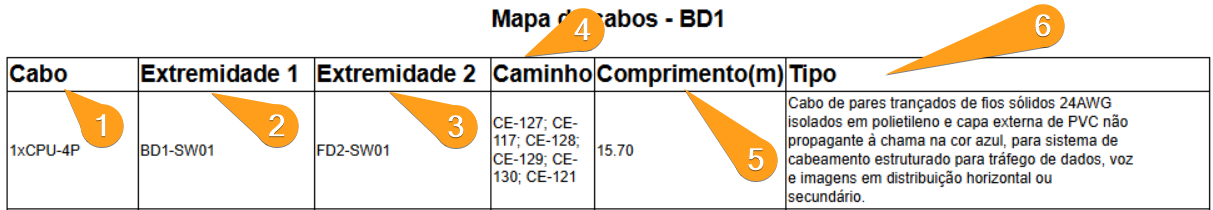

  1. Cabo: Mostra o cabo usado na ligação da extremidade 1 até a extremidade 2. Por exemplo 1 cabo CPU- 4P.

  2. Extremidade 1: Mostra de qual equipamento o cabo parte para a extremidade 2. Por exemplo, Switch 01 do Rack BD1.
  3. Extremidade 2: Mostra para qual equipamento o cabo irá. Por exemplo Switch 01 do Rack FD2.
  4. Caminho: Caminho usado pelo cabo para ir da extremidade 1 para a extremidade 2. As nomenclaturas CE-XX é o eletroduto ou eletrocalha por onde passa o cabo.
  5. Comprimento: Comprimento total do cabo.
  6. Tipo: Descrição do cabo usado na ligação.

Realizando os procedimentos descritos neste artigo é possível gerar e interpretar o relatório dos mapas dos cabos.
