Como utilizar o comando Alinhar prumada para editar colunas em todos os pavimentos

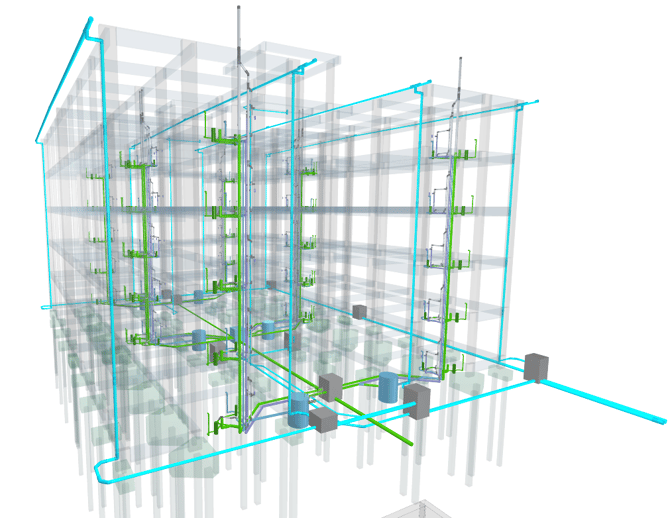

Durante a elaboração dos projetos hidráulico, sanitário, incêndio, gás e climatização, é comum fazer o lançamento de colunas e a interligação delas para o correto dimensionamento. A ligação entre pavimentos no AltoQi Builder é feita por colunas e, o alinhamento de todas as colunas é conhecido como prumada, conforme destacado nas imagens abaixo.

Por vezes, pode ser necessário mover a prumada lançada, corrigir um alinhamento, alterar a nomenclatura e numeração, ou até mesmo definir outro diâmetro e outro material para ela. A par disso, explicaremos nos artigos abaixo como atender essas necessidades com a versatilidade do comando Alinhar prumada.

QiBuilder_iMDrSJtcIX

Assuntos tratados neste artigo

[Novo recurso] Como renomear a prumada lançada
Como mover e alinhar toda a prumada lançada
Como alterar o diâmetro e o material da prumada
Considerações Finais
Perguntas Frequentes

[Novo recurso] Como renomear a prumada lançada

Durante a modelagem do projeto, as colunas podem ter sido lançadas fora de uma ordem específica, o que poda fazer com que seja necessário organizar os lançamentos e renomear toda a prumada lançada em todos os pavimentos e de forma simultânea, sem precisar acessar cada croqui.

Acesse o croqui no qual você possui a coluna ser renomeada. Para este exemplo utilizamos uma coluna da rede Pluvial, disciplina Sanitário, do pavimento Cobertura.

Acesse a guia Lançamento, grupo Coluna, comando Alinhar prumada.

Clique sobre a coluna de referência;

Dica: A coluna pode estar em qualquer pavimento, qualquer posição e o nome não precisa ser alterado previamente.

Em seguida será apresentada a janela Pavimentos, conforme imagem abaixo.
Selecione os pavimentos nos quais a prumada está lançada.

Observação: Para selecionar mais de um pavimento pressione a tecla Ctrl e clique sobre os pavimentos desejados. Ou para selecionar todos rapidamente, selecione o primeiro pavimento, pressione e mantenha a tecla Shift, e clique sobre o último pavimento (conforme animação).

Marque a opção "Aplicar nome na prumada".
Por fim, defina o novo nome.
Clique em OK.

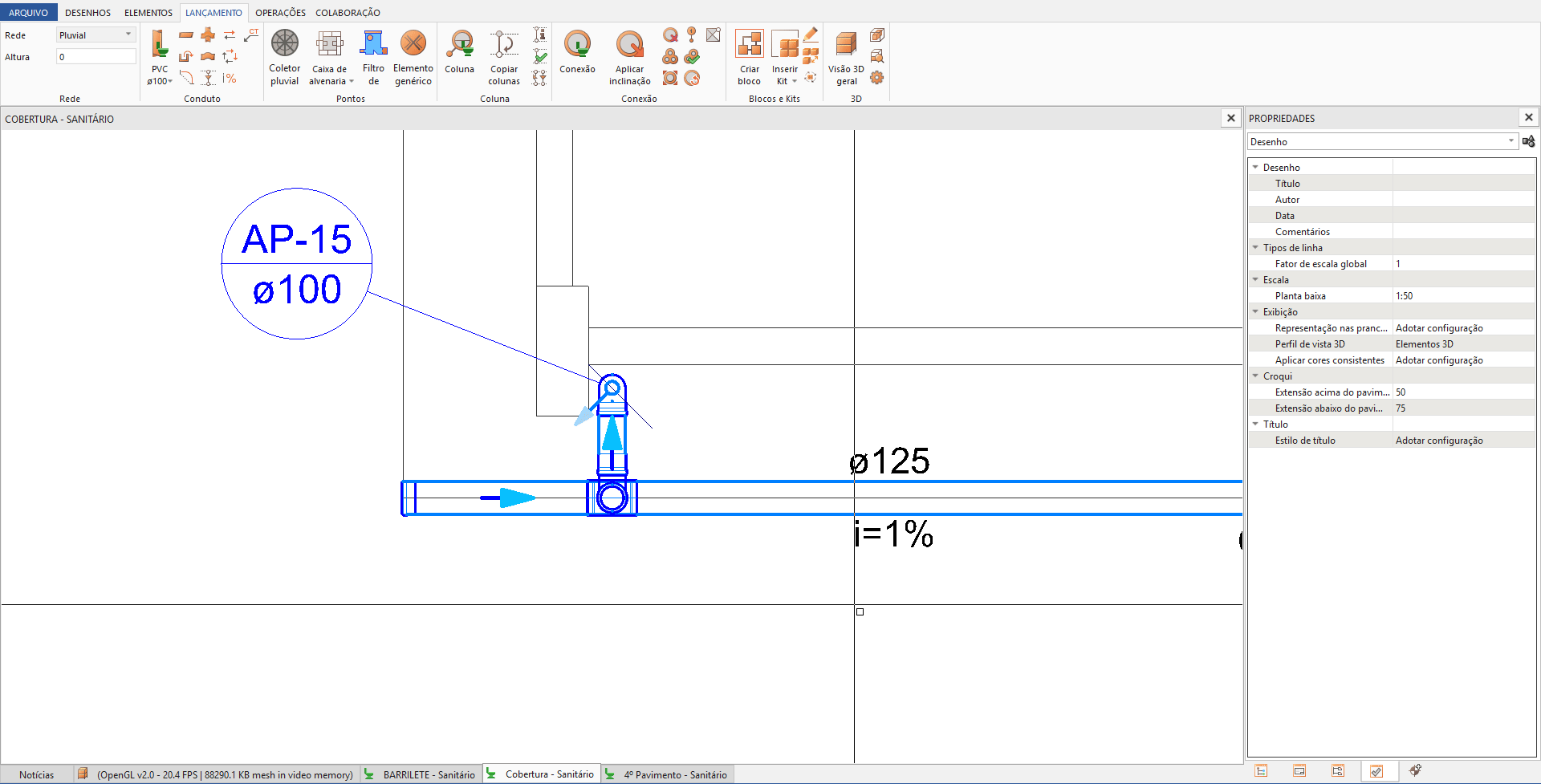

Animação Exemplo:

Como mover e alinhar toda a prumada lançada

Por vezes, pode ser necessário mover a prumada (condutos verticais entre pavimentos) lançada para ajustar a posição da coluna em todos os pavimentos, ou até mesmo, definir outro diâmetro ou outro material para ela. A par disso, explicaremos a seguir como atender essas necessidades com o comando Alinhar prumada.

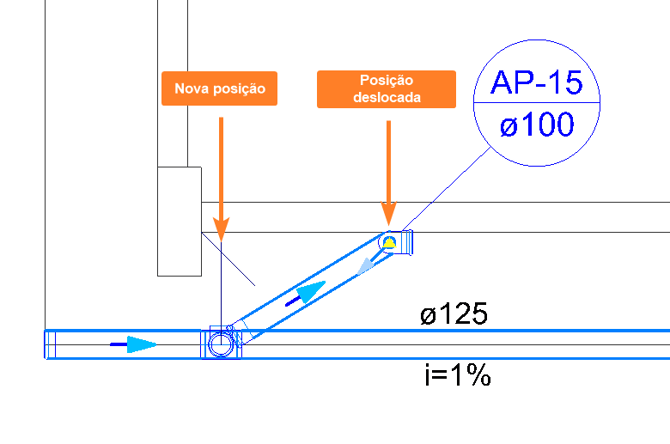

Acesse o croqui no qual você possui o local de referência para mover a prumada. Para este exemplo utilizamos uma coluna da rede Pluvial, disciplina Sanitário, do pavimento Cobertura.
Mova a coluna para o novo local desejado. Mais informações sobre o procedimento no artigo Como mover uma peça lançada.

Acesse a guia Lançamento, grupo Coluna, comando Alinhar prumada.

Clique sobre a coluna de referência para o alinhamento, ela pode estar em qualquer pavimento.
Em seguida será apresentada a janela Pavimentos, conforme imagem abaixo.
Selecione os pavimentos nos quais a prumada está lançada.

Após a seleção dos pavimentos, nenhuma ação adicional é necessária, finalize o comando clicando em OK.

Com os procedimentos acima destacados, será possível mover uma prumada já lançada e assim alterar o posicionamento de todos as partes da coluna de uma só vez em todos os pavimentos.

Como alterar o diâmetro e o material da prumada

Acesse o croqui no qual você possui a coluna;
Altere previamente o material e o diâmetro desejado. Para este exemplo utilizamos uma coluna da rede Pluvial, disciplina Sanitário, do pavimento Cobertura.
Acesse a guia Lançamento, grupo Coluna, comando Alinhar prumada.

Clique sobre a Coluna de referência que possui o diâmetro e o material já ajustado.
Em seguida será apresentada a janela Pavimentos, conforme imagem abaixo. Selecione os pavimentos nos quais a prumada está lançada e habilite a opção Aplicar peça na prumada.

Clique em OK.

Observação: Ressalta-se que a coluna do pavimento térreo (primeiro pavimento) sempre seguirá as informações de Peça do tubo da sua respectiva coluna no pavimento superior. Portanto, para alterar o diâmetro da coluna no primeiro pavimento do projeto, é necessário alterar as propriedades pelo pavimento acima dele.

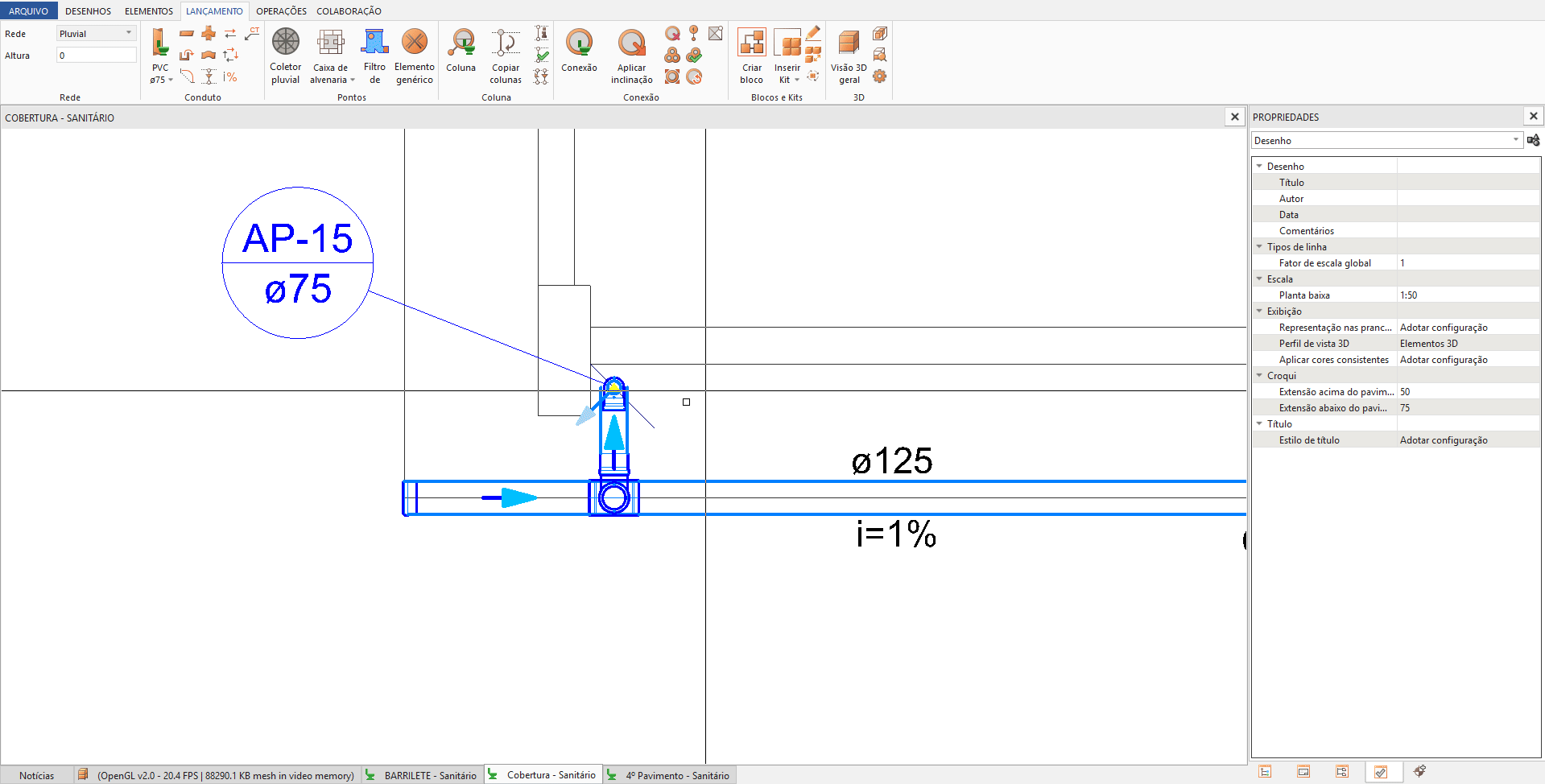

Animação de exemplo, considerando toca a configuração de diâmetro da coluna, mais a aplicação do comando "Alinhar Colunas" com a configuração para "Aplicar peça na prumada".

alterar diametro

Com os procedimentos acima destacados, será possível alterar o diâmetro e o material da prumada.

Considerações Finais

O comando Alinhar prumada é um recurso estratégico para garantir consistência entre as prumadas dos pavimentos e agilidade na modelagem de projetos que possuem essas colunas.

Com ele, é possível:

Padronizar a nomenclatura das colunas em todos os pavimentos simultaneamente.
Corrigir desalinhamentos de forma centralizada.
Atualizar diâmetro e material de maneira uniforme.
Evitar retrabalho ao editar pavimento por pavimento.

Ao utilizar corretamente o comando, você mantém a integridade da prumada, reduz inconsistências no dimensionamento e assegura maior confiabilidade nos resultados do projeto.

Sempre verifique se a coluna selecionada como referência contém exatamente as propriedades desejadas antes de aplicar o comando nos demais pavimentos. Isso evita alterações indesejadas em toda a prumada.

Perguntas Frequentes

Preciso acessar todos os pavimentos para renomear uma prumada?

Não. Ao utilizar o comando Alinhar prumada com a opção Aplicar nome na prumada habilitada, o novo nome será aplicado simultaneamente a todos os pavimentos selecionados.

Posso alinhar uma prumada a partir de qualquer pavimento?

Sim. A coluna de referência pode estar em qualquer pavimento do projeto. O comando aplicará as alterações conforme os pavimentos selecionados na janela apresentada.

O que acontece se eu mover apenas uma coluna sem usar o comando Alinhar prumada?

A alteração ocorrerá somente no pavimento atual. Os demais pavimentos permanecerão com a posição original, causando desalinhamento da prumada.

Como alterar o diâmetro da coluna no pavimento térreo?

O pavimento térreo sempre herda as propriedades da coluna do pavimento superior. Portanto, para alterar o diâmetro no primeiro pavimento, é necessário ajustar as propriedades no pavimento acima e depois aplicar o comando Alinhar prumada com a opção Aplicar peça na prumada.

É possível alterar apenas o material sem modificar o nome da prumada?

Sim. Basta ajustar previamente o material na coluna de referência e utilizar o comando Alinhar prumada marcando apenas a opção Aplicar peça na prumada.

O comando altera o dimensionamento automaticamente?

O comando aplica as propriedades definidas na coluna de referência, sem considerar o dimensionamento. Após a alteração, recomenda-se revisar o dimensionamento para garantir que os critérios normativos e de projeto continuam atendidos.
