      Como exibir e personalizar a indicação das peças de utilização?

      1. Exibição das indicações para peças cadastradas pelo usuário


      Ao cadastrar uma nova peça de utilização no AltoQi Builder, a indicação ou o nome da peça, podem não se exibidos. Sendo assim, o procedimento para modificar essa situação está descrito abaixo.
      1. Selecione o menu Arquivo e abra a janela Cadastro.
      1. Localize a peça que será modificada. Nesse caso, Pia de cozinha com Te de 90° 20mm - 1/2".
      2. Preencha os campos Nome e Indicação conforme destacado na imagem abaixo.
      1. Para fechar a janela e salvar as modificações, clique em OK.

      Observação.: Caso as alterações no cadastro tenham sido efetuadas após o lançamento da peça em croqui, aplique o comando Reinicializar indicações na peça, conforme demonstrado no artigo Reinicializando as indicações

      2. Personalização das indicações das peças nativas


      Ao realizar o lançamento de alguma peça nativa do cadastro, o projetista pode também personalizar as informações que serão exibidas no croqui.

      Por exemplo, é possível inserir a informação de altura do ramal da peça de utilização, ou outros detalhes construtivos. Para personalizar a indicação de uma peça nativa, siga os seguintes passos.
      • Acesse o cadastro, e faça uma cópia da peça que desejar personalizar conforme o material Como "Copiar" e "Colar" uma peça do cadastro.
      • Na peça copiada, preencha o campo e a indicação conforme procedimento orientado no Item 1.

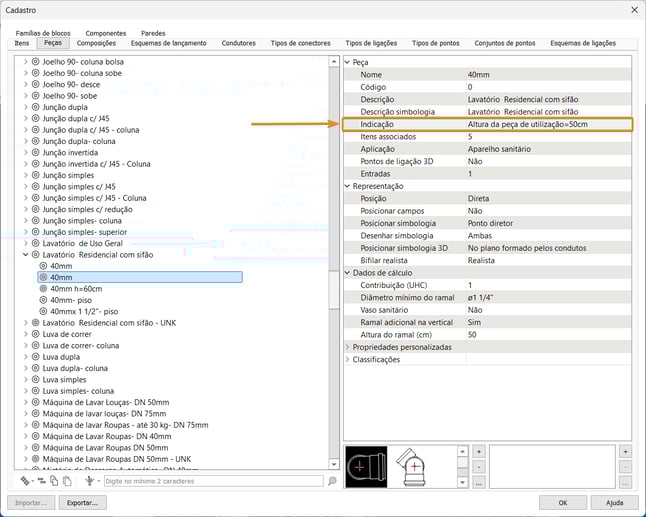

      • Por exemplo, aqui foi inserida a informação altura do ramal que será apresentada no croqui.  No entanto, qualquer informação pode ser adicionada.
      • Para fechar a janela e salvar as modificações, clique em OK.

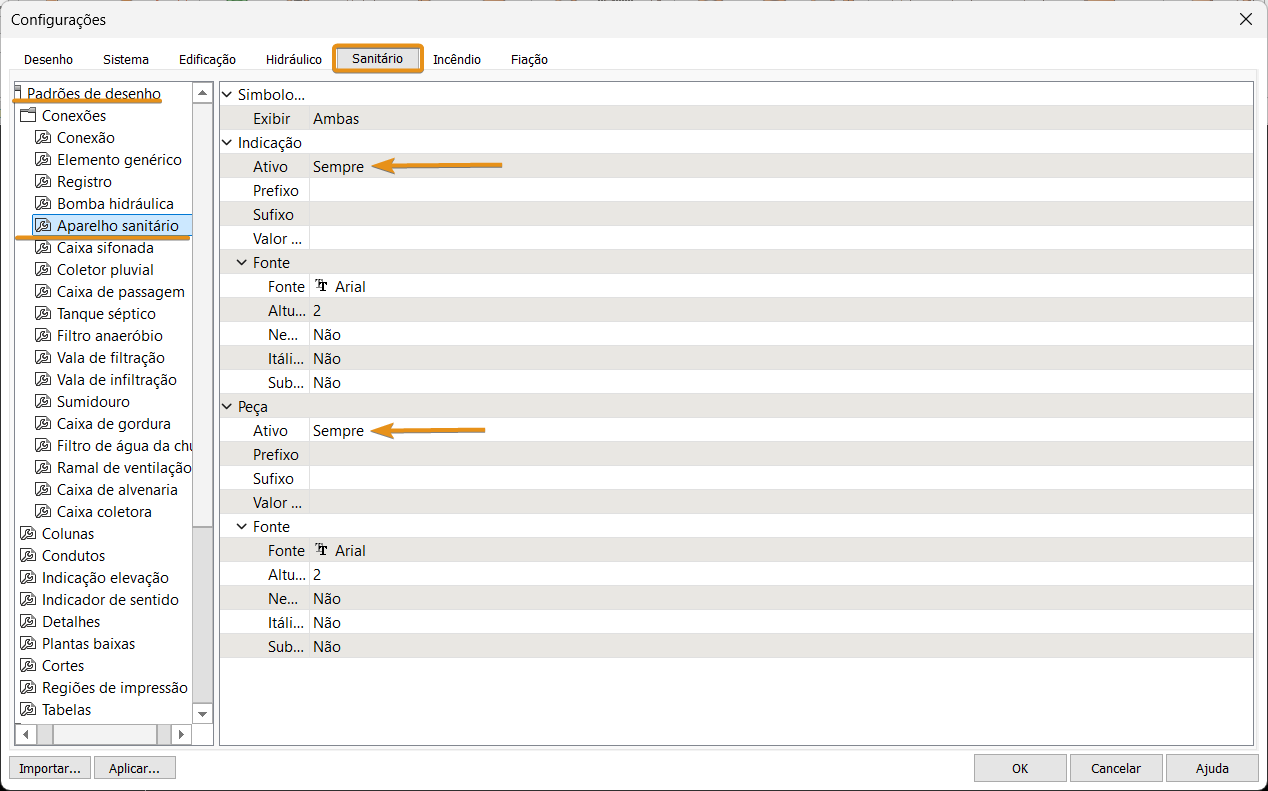

      • Acesse as configurações e ative os campos destacados na imagem abaixo, configurando como sempre.


      Observação.: É importante verificar qual a aplicação e de qual disciplina se trata a peça para posterior ativação nas configurações. Nesse caso foi feita a alteração de uma peça com aplicação aparelho sanitário da disciplina sanitário.

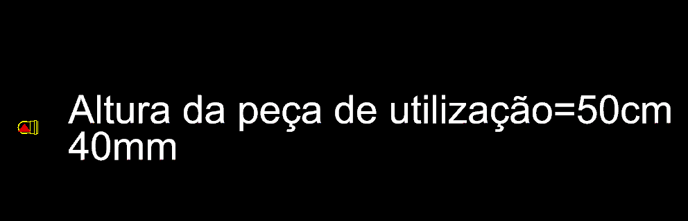

      • O texto preenchido no campo indicação será apresentado junto a peça no croqui de lançamento.


        Fazendo os procedimentos acima indicados, será possível apresentar detalhes adicionais no croqui do projeto, tanto para as peças cadastradas, quanto para as peças nativas.
