Como é dimensionado o dispositivo de proteção dos arranjos e séries fotovoltaicas?

Um dos recursos disponibilizados no Módulo Fotovoltaico é o dimensionamento automático dos dispositivos de proteção dos arranjos e séries fotovoltaicas. O AltoQi Builder permite ao usuário que o dimensionamento destes dispositivos sejam feita de duas maneiras distintas se diferenciando somente em relação a uma configuração presente nas propriedades da série, sendo ela a Usar corrente máxima reversa.

Quando essa configuração está como Sim o dimensionamento dos fusíveis e disjuntores segue critérios diferentes do que quando está como Não. Estes critérios serão explicados abaixo.

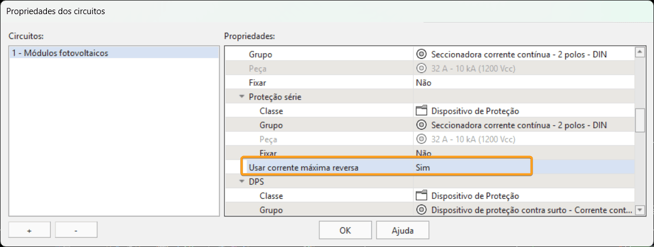

"Usar corrente máxima reversa" é igual a Sim

Cada série fotovoltaica deve estar protegida por um dispositivo de proteção contra sobrecorrente, cuja corrente nominal do dispositivo (In) atenda simultaneamente as duas condições a seguir:

Onde:

ISC MOD: a corrente de curto-circuito do circuito fotovoltaico.
In: Corrente nominal do dispositivo de proteção
IMOD MÁX. OCPR: Corrente máxima reversa do circuito fotovoltaico

Importante: Além desses dois critérios o dispositivo de proteção deve possuir uma tensão maior que a tensão de circuito aberto do arranjo/ série.

As informações do módulo fotovoltaico podem ser acessadas e/ou editadas acessando o cadastro da peça em questão, na seção "Dados de cálculo":

Observação: Para mais informações, recomendamos o artigo Como encontrar e modificar os dados de cálculo no cadastro de peças?

Exemplo (usando corrente máxima reversa)

Sejam dois módulos fotovoltaicos associados à um arranjo:

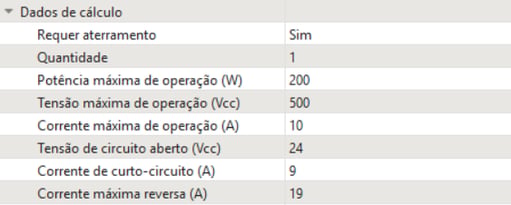

Dados módulos fotovoltaico 1

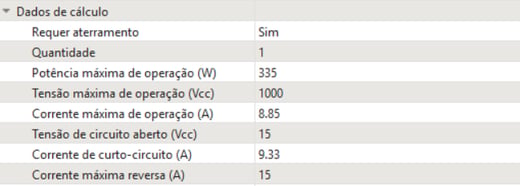

Dados módulos fotovoltaico 2

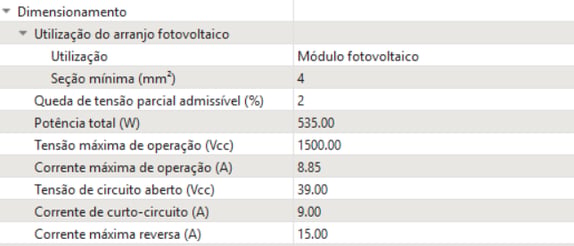

Dados do arranjo

Ou seja:

Vcc arranjo = Vcc modulo 1 + Vcc modulo 2 = 39 V
Corrente curto-circuito = [menor valor entre os módulos] = 9 A
Corrente máxima reversa = [menor valor entre os módulos] = 15 A

Supondo um grupo de proteção com as peças listadas abaixo, qual peça o programa deveria selecionar automaticamente neste caso?

Condição 1 (Curto-Circuito):
- ISC MOD = 9 A
- 1,5 × ISC MOD < In < 2,4 × ISC MOD
- 1,5 x 9 < In < 2,4 x 9
- 13,5A < In < 21,6A

Condição 2:
- In <= 15 A
Condição 3 (Tensão de circuito aberto):

- Vcc => 39 V

Com essas condições pré-estabelecidas, o programa irá selecionar automaticamente o fusível 15 A (48 VCC):

"Usar corrente máxima reversa" é igual a Não

Quando o programa não utiliza a corrente máxima reversa para o dimensionamento dos dispositivos de proteção ele seguirá duas regras principais.

Corrente máxima de operação deve ser maior ou igual a corrente de proteção do fusível ou disjuntor.
Tensão de circuito aberto deve ser menor ou igual a tensão do fusível ou disjuntor.

Satisfeita as duas condições acima o programa irá escolher o disjuntor valor de amperagem da faixa.

Exemplo (sem usar a corrente máxima reversa)
