Erro D213 - Abertura das fissuras não atendida na seção com redistribuição plástica

A NBR 6118 estabelece limites para a abertura de fissuras em elementos de concreto armado, com o objetivo de controlar aspectos relacionados à durabilidade e ao desempenho da estrutura.

Em vigas com vínculos semirrígidos, o Eberick realiza uma verificação adicional da abertura de fissuras utilizando combinações de ações do Estado-Limite de Serviço (ELS), sem considerar a redistribuição dos esforços. Essa verificação é realizada conforme os critérios normativos aplicáveis ao controle da fissuração.

Quando a abertura de fissuras calculada ultrapassa o limite definido no projeto, pode ser emitido o Erro D213 - Abertura das fissuras não atendida na seção com redistribuição plástica.

Neste artigo, são apresentados os critérios relacionados à emissão desse erro, as configurações envolvidas na verificação e as alternativas para sua correção.

Índice

• Erro D213 - Abertura das fissuras não atendida na seção com redistribuição plástica

• Configurações relacionadas à verificação em nós semirrígidos

• Como consultar os resultados da verificação

• Como resolver o erro

• Por que o Eberick verifica vínculos semirrígidos em vigas engastadas?

Erro D213 - Abertura das fissuras não atendida na seção com redistribuição plástica

O Erro D213 - Abertura das fissuras não atendida na seção com redistribuição plástica é emitido em vigas com vínculos semirrígidos quando a abertura de fissuras calculada ultrapassa o limite máximo definido no projeto.

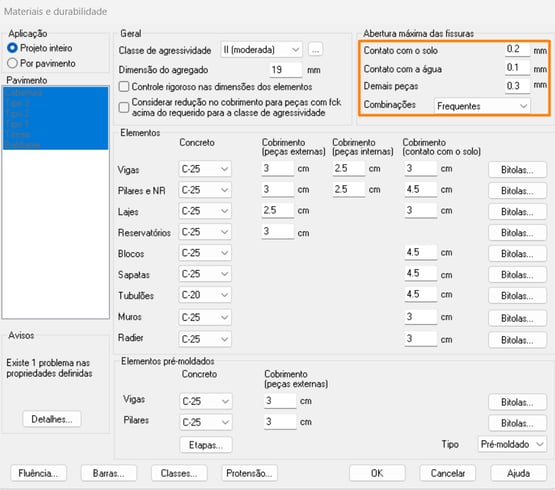

A verificação considera os esforços das combinações de ações do ELS, sem redistribuição de esforços, conforme descrito no artigo atual. Os limites adotados são definidos na configuração Abertura máxima das fissuras, disponível em Estrutura - Configurações - Materiais e durabilidade.

Configurações relacionadas à verificação em nós semirrígidos

No Eberick, algumas configurações permitem alterar o tratamento das verificações associadas às vigas com ligações semirrígidas. Essas configurações podem ser acessadas em "Estrutura - Configurações - Projeto - Dimensionamento - Vigas".

• Dispensar limites de redistribuição se atendida LN e abertura de fissuras

Ao habilitar essa opção. o programa dispensa a verificação dos limites do coeficiente de redistribuição, conforme o item 14.6.4.3 da NBR 6118:2023, para vigas que atendam às verificações de profundidade da linha neutra (x/d) e abertura de fissuras.

Nessa situação, em vez do erro relacionado ao limite de redistribuição, será emitido o Aviso 140 - Redistribuição acima do limite para estruturas de nós fixos/móveis.

• Dispensar erro de abertura das fissuras em seção com redistribuição

Ao habilitar essa opção, o programa dispensa a verificação adicional da abertura de fissuras em vigas com ligações semirrígidas.

Quando a abertura de fissuras ultrapassar o limite estabelecido, será emitido o Aviso 139 - Abertura das fissuras não atendida em seção com redistribuição plástica.

Como consultar os resultados da verificação

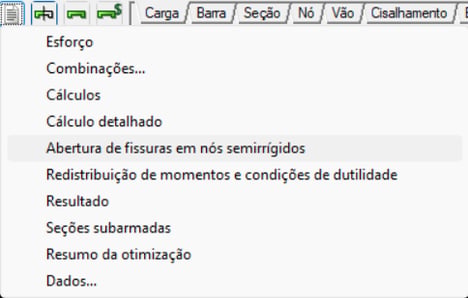

Para analisar os valores considerados pelo Eberick na verificação da abertura de fissuras, consulte o relatório Abertura de fissuras em nós semirrígidos, disponível no botão Relatórios () na janela de dimensionamento das vigas.

Nesse relatório, é possível verificar o valor da fissura crítica calculada a partir dos esforços fletores e axiais das combinações de ações do ELS, para cada nó semirrígido da viga. O relatório também indica se o limite de abertura de fissuras foi atendido e, quando aplicável, apresenta o erro de dimensionamento ou os avisos de detalhamento correspondentes.

Para que o relatório esteja disponível, a opção Determinação dos deslocamentos do pórtico deve estar habilitada no diálogo Processar.

Como resolver o erro

Como solução para esse erro temos opções:

• Verificar os limites máximos de aberturas de fissuras configurados em seu projeto, disponível em "Abertura máxima das fissuras" na configuração Materiais e durabilidade, modificando se necessário.
• Aumentar as dimensões da viga.
• Em casos especiais, alterar o fck (resistência característica do concreto) para as vigas, acessando a configuração Materiais e durabilidade.
• Rever os vínculos utilizados e nos casos em que se deseje remover os vínculos semirrígidos, pode-se utilizar os comandos:
  • Engastar (botão ), disponível na guia Modelo, grupo Vigas;
  • Rotular (botão ), disponível na guia Modelo, grupo Vigas; ou
  • Aplicar vínculos (botão ), disponível na guia Modelo, grupo Vigas.

• Caso queira dispensar a verificação normativa, selecionar a opção "Dispensar erro de abertura das fissuras em seção com redistribuição", disponível em Estrutura-Configurações-Projeto-Dimensionamento-Vigas. Em seguida, é necessário reprocessar a estrutura com as opções "Verificar limites de redistribuição em nós semirrígidos" e "Determinação dos deslocamentos do pórtico" habilitadas.  Nesse caso será emitido o Aviso 139 - Abertura das fissuras não atendida em seção com redistribuição plástica.
