Em determinadas edificações, o uso de sistemas de bombeamento é indispensável para garantir o transporte de água até reservatórios, redes pressurizadas ou pontos de consumo do sistema de incêndio. No AltoQi Builder, a correta definição da bomba hidráulica influencia diretamente os resultados de vazão, pressão e dimensionamento da rede.
Este artigo reúne, de forma consolidada, as orientações relacionadas à definição, aplicação e comportamento da bomba hidráulica no projeto, abordando os critérios utilizados pelo software, a interpretação dos resultados obtidos no processamento e a análise das principais mensagens e situações recorrentes. O objetivo é fornecer uma visão integrada do uso da bomba no dimensionamento hidráulico, facilitando a tomada de decisão do projetista e a validação do projeto.
Assuntos tratados neste artigo
- Como lançar uma bomba hidráulica?
- Como inserir reduções na ligação com a bomba hidráulica?
- Como definir a bomba hidráulica?
- Opção Definir bomba desabilitada no projeto de Incêndio
- Altura manométrica da bomba de incêndio
-
Por que a vazão e altura mínimas da rede estão zeradas ao definir a bomba hidráulica?
- Perguntas Frequentes
Como lançar uma bomba hidráulica?
Para efetuar o lançamento de uma bomba hidráulica, siga os procedimentos indicados abaixo:
- Abra o croqui de projeto no qual se deseja lançar a bomba;
- Altere a rede (indicador 1) e a altura de lançamento (indicador 2) da bomba na Guia Lançamento, Grupo Rede;
- Em seguida, junto ao Grupo Pontos, acesse o comando Bomba (indicador 3);
- Com o comando Bomba selecionado, clique sobre a conexão (indicador 4) na qual a bomba será inserida. Também é possível escolher um ponto ao longo de um conduto.
Observação: Ao definir o ponto onde a bomba será lançada, é possível que apareça uma mensagem informando que a ordenada deste ponto é diferente da altura de lançamento definida na Guia Lançamento. Neste caso, clique em Sim para que o programa ajuste a altura de lançamento de acordo com a ordenada do ponto selecionado no desenho.

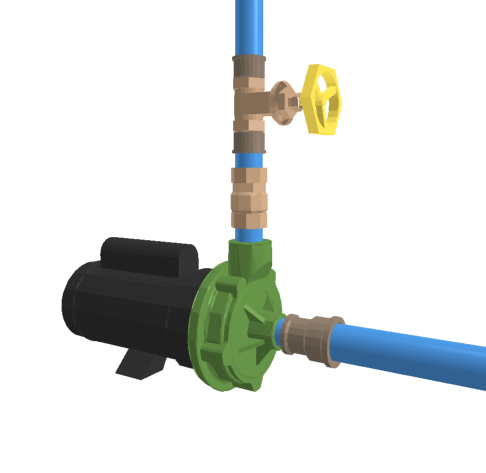

- Na janela Peças à direita, selecione a primeira opção de bomba apresentada, já que a bomba somente será estabelecida definitivamente com o uso do comando Definir bomba, descrito no artigo Como definir a bomba hidráulica?;
- Posicione a bomba como desejar;

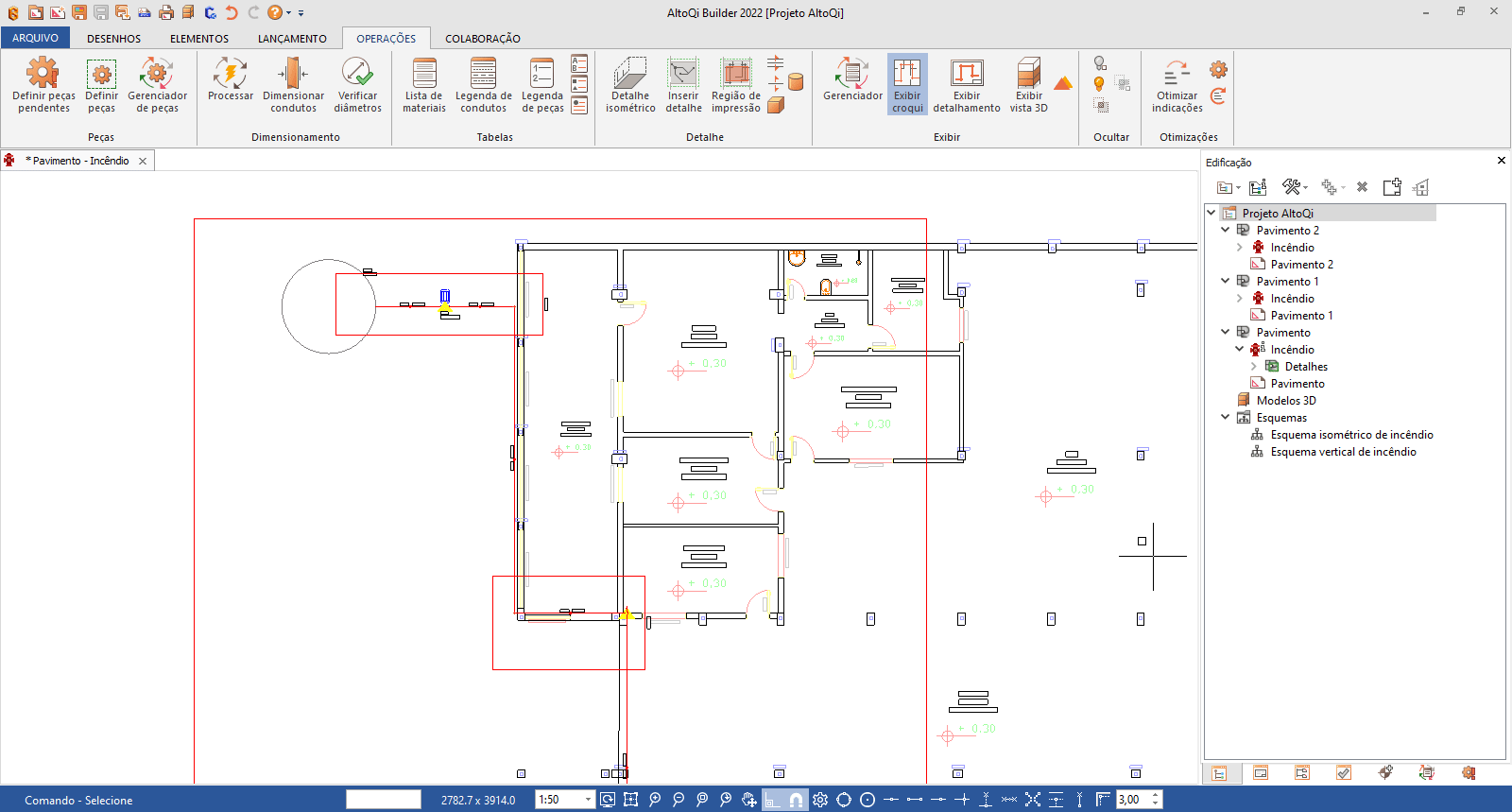

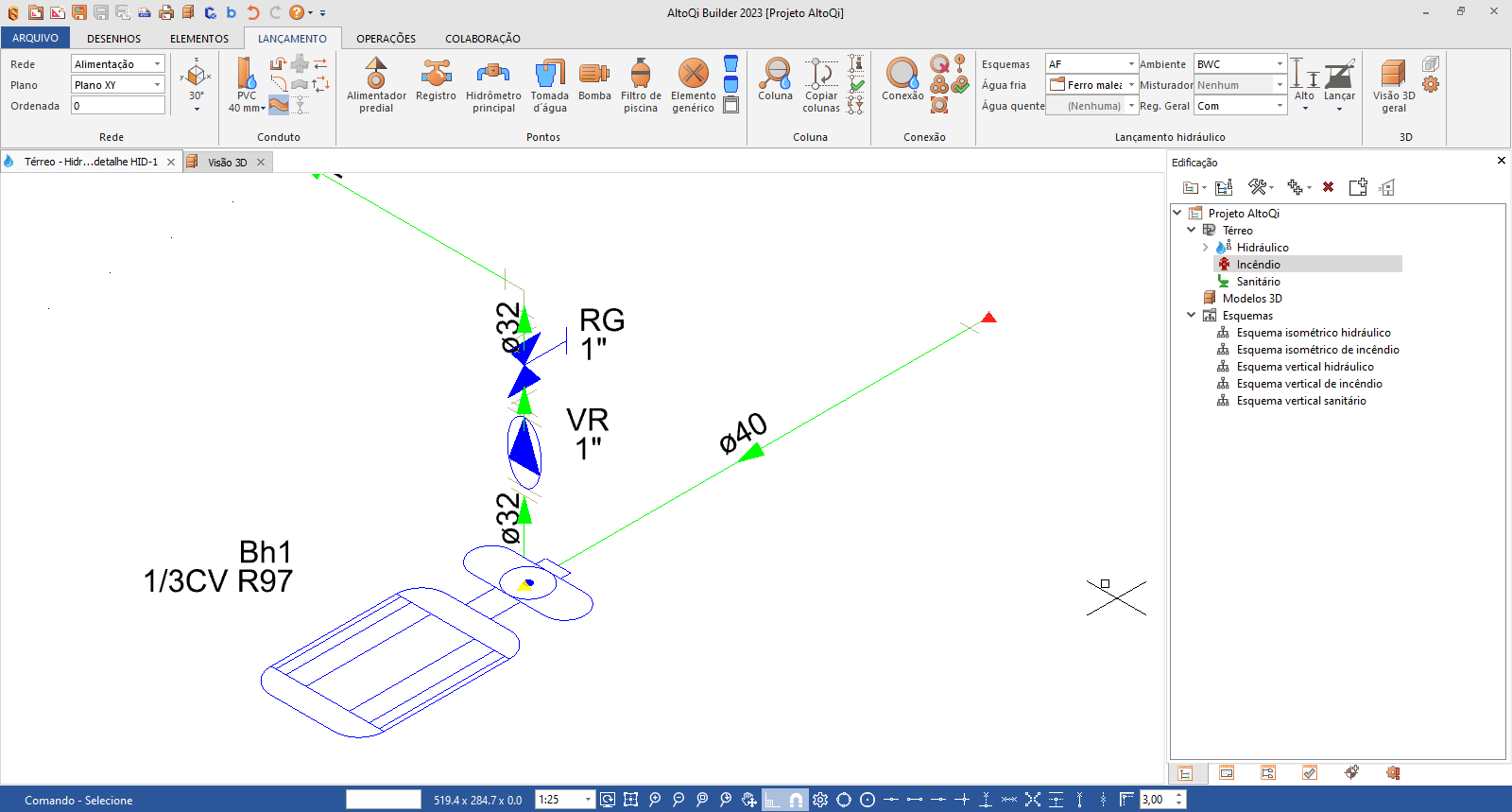

- Pressione <Esc> duas vezes para encerrar o comando e a seleção. A figura abaixo ilustra o lançamento de uma bomba hidráulica.
Seguindo os passos anteriores, foi possível lançar uma bomba hidráulica no croqui de projeto. Se necessário inserir reduções na entrada ou saída da bomba, siga com os procedimentos do artigo Como inserir reduções na ligação com a bomba hidráulica?.
Agora, torna-se necessário o uso do comando Definir bomba, portanto, prossiga com as orientações presentes no artigo, na sessão Como definir a bomba hidráulica?.
Como inserir reduções na ligação com a bomba hidráulica?
Nos projetos que fazem uso de bombas hidráulicas, é comum que o diâmetro das tubulações associadas ao sistema de bombeamento (sucção e recalque) não seja o mesmo que os diâmetros de entrada e saída cadastrados na bomba, sendo necessário o uso de reduções. Neste artigo será apresentado como fazer o lançamento destas reduções nas tubulações interligadas à bomba hidráulica.
Observação: O procedimento apresentado nesta sessão se aplica aos projetos dos módulos Hidrossanitário e Incêndio.

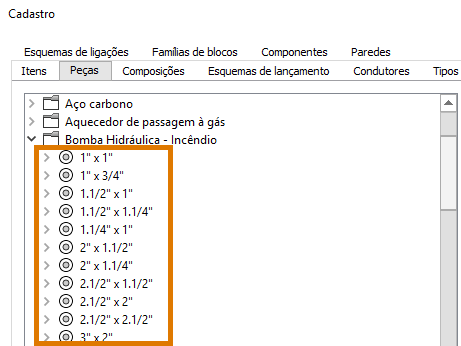

Na plataforma AltoQi Builder, o nome do grupo de bombas sempre segue a ordem Diâmetro de Entrada x Diâmetro de Saída. Na imagem abaixo são apresentados alguns grupos disponíveis no cadastro de peças padrão do programa.

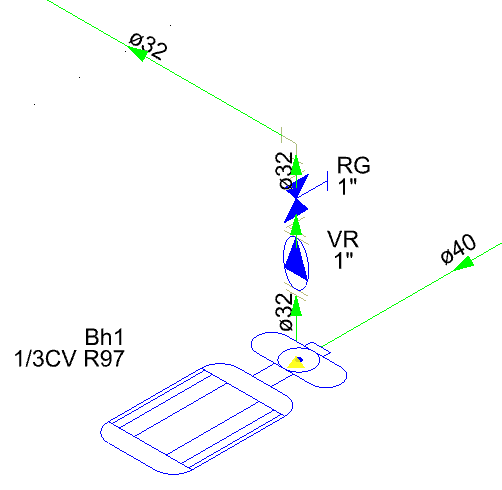

Para ilustrar os procedimentos deste artigo, vamos usar a situação mostrada na imagem abaixo, na qual a tubulação de sucção é de 1.1/4" (40 mm) e a de recalque é de 1 " (32 mm) , enquanto que a bomba é de 1.1/4" x 1".
Observação: O lançamento de uma bomba hidráulica no AltoQi Builder é abordado no artigo Como lançar uma bomba hidráulica?.
- Acesse a guia Lançamento, grupo Conexão e clique no comando Conexão;
- Ative a opção de captura personalizada Ponto próximo para facilitar na inserção da conexão;
- No desenho, defina a posição da conexão na tubulação, o mais próximo possível da bomba;
- Agora dê um duplo clique sobre a indicação do diâmetro da tubulação que está ligada à bomba e altere para 32 mm;
- Selecione novamente a conexão inserida;
- Na janela de Peças à direita do desenho, escolha entre uma das opções de reduções disponíveis:
Após a definição da peça, o procedimento estará finalizado.
Como definir a bomba hidráulica?
Após o lançamento da bomba, a sua definição no projeto é realizada a partir das propriedades da rede de incêndio. Essa etapa consiste em associar a bomba previamente cadastrada ao sistema hidráulico que será dimensionado.
💡DICA: Além das bombas já disponíveis na biblioteca do AltoQi Builder, é possível ampliar o acervo utilizando modelos disponibilizados diretamente pelos fabricantes, acessíveis por meio do portal: https://bilds.com/portal-de-fabricantes. Esses cadastros podem ser incorporados à biblioteca do programa conforme a necessidade do projeto.
Vídeo:
Após finalizar o lançamento do projeto de incêndio, definir as conexões, e verificar se não há problemas de fluxo na rede, clique no comando Processar na aba Operações para que seja efetuado o dimensionamento do projeto.
- Abra o croqui onde a bomba foi lançada;

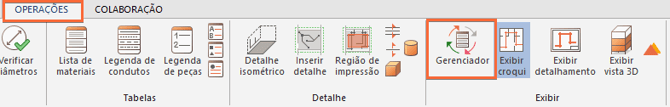

- Acesse novamente a aba Operações e clique em Gerenciador;

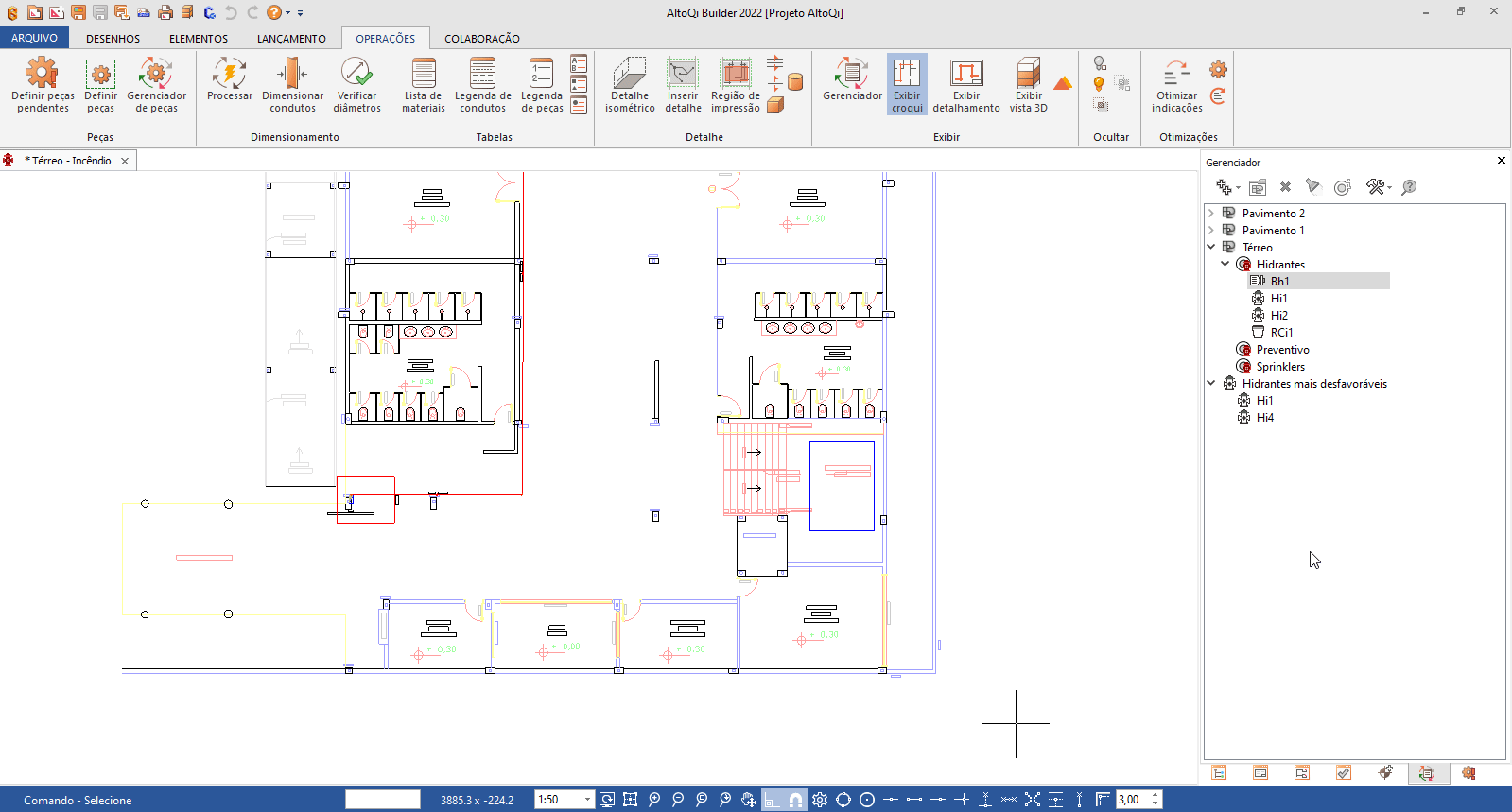

- No gerenciador localize o pavimento onde a mesma foi lançada;
- E clique com o botão direito do mouse sobre Bh1 ;

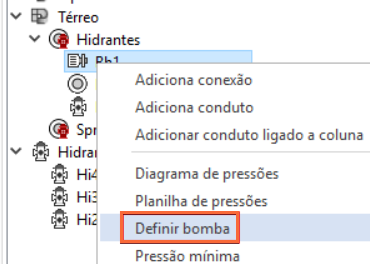

- Selecione a opção Definir bomba;
Observação: A opção Definir bomba só ficará disponível se a bomba estiver atendendo a um grupo de hidrantes mais desfavoráveis no caso do projeto de hidrantes ou a uma área de operação no caso do projeto de sprinklers. Caso o fluxo esteja interrompido em algum ponto do lançamento, é possível que esta opção não fique habilitada. Para mais informações consulte o artigo Opção Definir bomba desabilitada no projeto de Incêndio.
- Na janela de definição de bomba, verifique o valor de vazão e altura mínimas, calculadas automaticamente pelo programa conforme os critérios de projeto adotados, e o lançamento efetuado;
- Localize uma bomba que tenha os valores de vazão e altura de funcionamentos maiores que o mínimo.

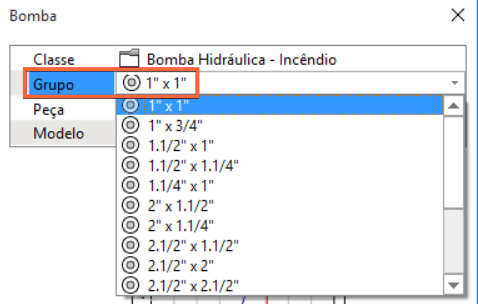

Para escolher uma bomba diferente da sugerida pelo programa, alterne entre os grupos para localizar outra bomba cadastrada que atenda ao sistema.
Note que, dependendo do grupo selecionado, é possível que nenhuma bomba seja encontrada ou uma bomba de potência diferente do grupo anterior seja localizada.
Observação: Caso nenhuma das bombas disponíveis no cadastro padrão da plataforma AltoQi Builder ou do Portal dos Fabricantes satisfaçam as necessidades do projetista, é possível criar uma bomba personalizada. O artigo Exemplo: Cadastro de uma bomba de incêndio exemplifica o procedimento para tal cadastro.
- Após escolher a bomba desejada, clique em OK para finalizar a definição deste elemento.
A opção Definir bombas é um recurso dentro dos módulos Hidrossanitário e Incêndio do AltoQi Builder que permite o usuário escolher uma bomba hidráulica que atenda os requisitos de vazão e pressão do sistema projetado. Sua utilização é abordada mais detalhadamente no início desse artigo.

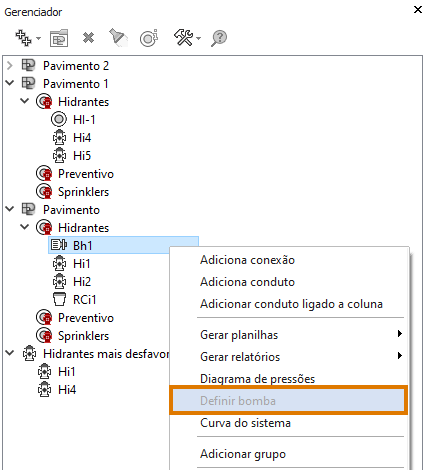

Este recurso por vezes pode se encontrar desabilitado ou inativo nos projetos de hidrantes e/ou sprinklers, do módulo de Incêndio, conforme imagem abaixo.
Por que a opção Definir bomba fica inativa?
A principal causa que inativa a opção Definir bomba é a descontinuidade do fluxo dos condutos na linha de recalque em um ou mais pontos até chegar nos hidrantes ou área de operação dos sprinklers.
Isto significa que, após processar o projeto, o programa não encontra um percurso contínuo, seguindo o sentido do fluxo dos condutos, da saída da bomba até os pontos de consumo (hidrantes ou área de operação).
Outras duas situações também podem impedir o uso do comando Definir bomba:
Quando não existe tubulação de saída conectada na bomba hidráulica, sendo este um caso particular de descontinuidade do fluxo e; em projetos de sprinklers que não possuem ao menos uma área de operação lançada que englobe sprinklers da rede, sendo esta área essencial para o dimensionamento do sistema e determinação da bomba.
Como habilitar a opção Definir bomba?
1- Descontinuidade do fluxo
Para corrigir qualquer tipo de descontinuidade de fluxo no projeto, primeiro é necessário identificá-las. Pode-se fazer isso, através do relatório de Problemas de fluxo e de indicações por triângulos vermelhos no croqui de projeto.
- Com um croqui de Incêndio aberto, acesse a guia Operações, grupo Exibir, e acesse o comando Configurar indicações
; - Certifique-se de que as opções "Conexão sem fluxo de entrada" e "Conexão sem fluxo de saída" estejam marcadas como "Sim", para garantir que as indicações de fluxo sejam indicadas no croqui e contabilizadas no relatório;
- Clique em OK;
- Na janela Edificação
, clique no botão Opções
e acesse Relatórios > Problemas de fluxo; - Um relatório será aberto na sequência mostrando a contagem em cada localização do projeto (pavimento, croqui e detalhe) das indicações "Conexão sem fluxo de entrada" e "Conexão sem fluxo de saída";
- O próximo passo é acessar as localizações que o relatório indica a presença de Conexão sem fluxo de entrada e Conexão sem fluxo de saída e fazer os ajustes necessários em toda a rede, avaliando se os condutos estão conectados entre si ou se estão com o sentido do fluxo correto;
- Após ajustar todas as indicações, processe o projeto de Incêndio, conforme procedimento do artigo Como processar o dimensionamento no AltoQi Builder?.
No exemplo da animação abaixo, perceba que existe uma conexão sem fluxo de entrada e uma conexão sem fluxo de saída no detalhe INC-2 do pavimento Térreo. Ao acessar o detalhe INC-2, percebe-se que o sentido do fluxo de um conduto está invertido, ocasionando as duas indicações.

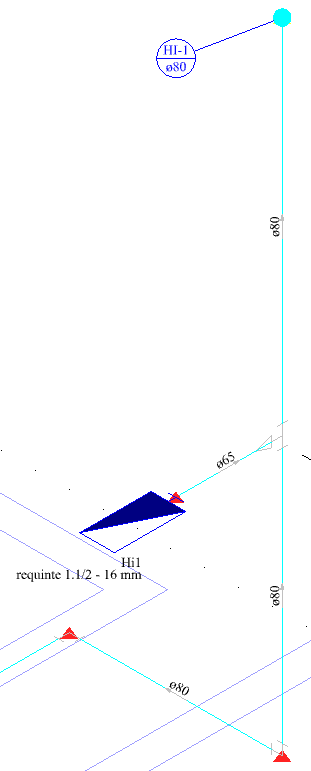

Ao corrigir o sentido do fluxo, com o comando Inverter sentido
e processar o projeto, a opção Definir bomba fica disponível, já que o programa consegue reconhecer os hidrantes inseridos na rede.
Importante: Faça verificações de continuidade do fluxo entre colunas hidráulicas ou condutos que cruzam pavimentos. Um determinado grupo de hidrantes ou sprinklers presentes em outros pavimentos podem não estar sendo considerados devido a falta de ligação entre pavimentos. Nestes casos, avalie os condutos verticais dentro de detalhes isométricos e faça as correções utilizando comandos como o Ligar pavimentos e Inverter sentido, conforme artigos Criando um detalhe isométrico, Ligando as colunas entre os pavimentos e Como inverter o sentido de fluxo dos tubos do projeto hidrossanitário, de gás e incêndio?.
Para o caso particular onde não existe tubulação saindo da bomba hidráulica, ao processar o projeto é possível que a mensagem "A rede não possui trecho de recalque" seja exibida e, portanto, deve-se verificar se a bomba está devidamente ligada ao restante da rede, conforme apresenta os casos do artigo Ao processar o projeto é informada a mensagem: A rede não possui trecho de recalque.
2- Projeto sem área de operação lançada
Em um projeto de sprinklers, quando não existe uma área de operação lançada ou existe, porém não engloba nenhum sprinkler, o programa não consegue reconhecer qual grupo de sprinklers a bomba deverá atender e portanto a opção Definir bomba fica inativa.
Neste caso, deve-se utilizar o comando Área de operação ou Área de operação poligonal sobre a rede de sprinklers, conforme apresenta o artigo Como lançar a área de operação para a rede de sprinklers? e processar o projeto para conseguir definir a bomba.
Altura manométrica da bomba de incêndio
A plataforma AltoQi Builder pode sugerir uma bomba adequada para atender as necessidades do sistema de acordo com as informações de vazão e altura manométrica da bomba e vazão e altura mínimas de funcionamento do sistema.
Desta forma é aconselhável que ao definir uma bomba seja analisado o valor de altura manométrica.
A altura manométrica de uma bomba é o valor que representa o ganho de energia de pressão do líquido entre a entrada e a saída da bomba. É a energia que a bomba deve transmitir para o fluido para o transporte de uma determinada vazão até o ponto final designado pelo sistema.
Para verificar a altura manométrica siga o procedimento indicado abaixo:
- Na guia Operações, acesse o comando Gerenciador;

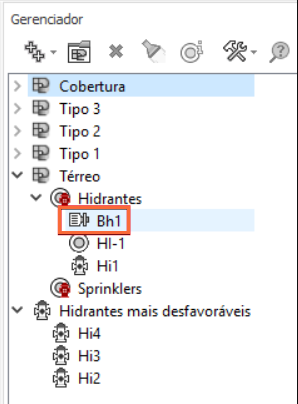

- Na janela Gerenciador, à direita da tela, localize a sigla Bh1, clique com o botão direito na mesma e selecione a opção Gerar Planilhas;
- Selecione a opção Planilha de Pressões ou Planilha mínima e selecione o grupo de hidrante que deseja analisar.
Observação: Para entender a diferença entre a planilha de pressões e a planilha mínima, recomendamos a leitura do artigo Diferença entre "Planilha de pressões" e "Pressão mínima".
Será apresentada uma tabela com informações relativas a altura manométrica, como mostra a imagem abaixo, que é referente a um projeto de Hidrantes;
A altura manométrica total é calculada utilizando a equação apresentada a seguir (desprezando a componente de energia cinética), somando os campos de recalque e sucção destacados na imagem acima:
H= H recalque + Δh recalque + Δh Mangueira + Δh Esguicho + H sucção + Δh sucção + Pressão residual
Para a planilha exemplo acima H = 52,05m.c.a = 9,30 + 7,12 + 5,77 + 2,28 + 0,3 + 3,60 + 23,68
- Altura de recalque (H recalque)*: diferença de cota geométrica entre o último e o primeiro trecho de recalque.
- Perda de recalque (Δh recalque): soma da perda de carga em todos os trechos de recalque;
- Mangueira (Δh mangueira) (só em projetos de hidrante): perda de carga na mangueira que é calculada conforme demonstrado no artigo Perda de carga na mangueira associada ao hidrante no projeto de incêndio;
- Esguicho (Δh esguicho) (só em projetos de hidrante): perda de carga no esguicho que é calculada conforme demonstrado no artigo Perda de carga no esguicho associado ao hidrante no projeto de incêndio;
- Altura de sucção (H sucção)*: diferença de cota geométrica entre o último e o primeiro trecho de sucção.
- Perda de sucção (Δh sucção): soma da perda de carga em todos os trechos de sucção;
- Pressão residual: valor da pressão a jusante no último trecho de recalque.
Observação: Tanto no trecho de sucção quanto no trecho de recalque a componente “Altura de sucção” ou "Altura de recalque" é positiva quando a altura do último trecho é superior a altura do primeiro trecho.
Entretanto, cada sistema apresenta particularidades que devem ser levadas em conta na hora de verificar como o cálculo realizado.
Por que a vazão e altura mínimas da rede estão zeradas ao definir a bomba hidráulica?

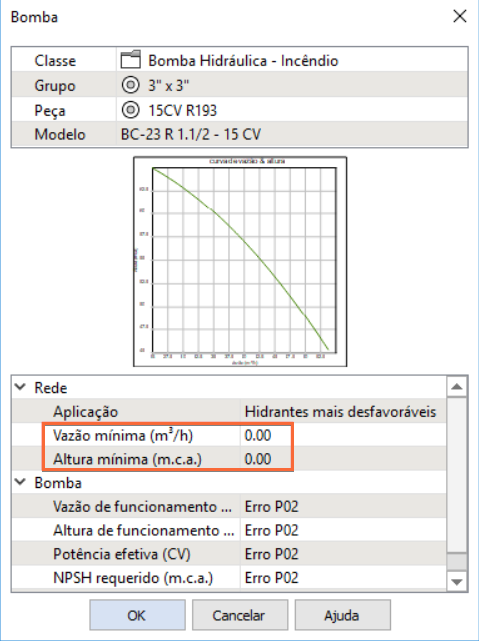

Em algumas situações ao definir a bomba, os valores de altura e vazão do projeto aparecem zerados no dimensionamento da mesma, conforme mostra a figura a seguir:
Esta situação ocorre pois o ramal que sai da bomba não atende aos hidrantes mais desfavoráveis ou a área de operação dos sprinklers devido a um problema de fluxo na rede que representa uma descontinuidade no escoamento do fluido.
Para resolver tais situações, inicialmente é indicado gerar um relatório de verificação geral para localizar os pontos do projetos que necessitam atenção. O artigo Como gerar o relatório de verificação geral? apresenta como realizar a verificação citada.
Identificados os pavimentos e eventuais detalhes nos quais há indicações de descontinuidade no fluxo será possível ajustar o lançamento de acordo com a posição da indicação, conforme explicado a seguir.
Problemas de fluxo na coluna
Quando ocorre problema de fluxo na coluna, conforme mostra a figura a seguir, o fluxo esta sendo interrompido nesta área, fazendo com que ele não chegue até os hidrantes mais desfavoráveis ou área de operação.
Desta forma, deve-se conectar os pavimentos utilizando o comando ligar pavimentos, apresentado no artigo Ligando as colunas entre os pavimentos. Após conectadas as colunas, acesse o comando Processar para recalcular o dimensionamento da bomba.
Problemas de fluxo nos hidrantes e demais trechos do projeto

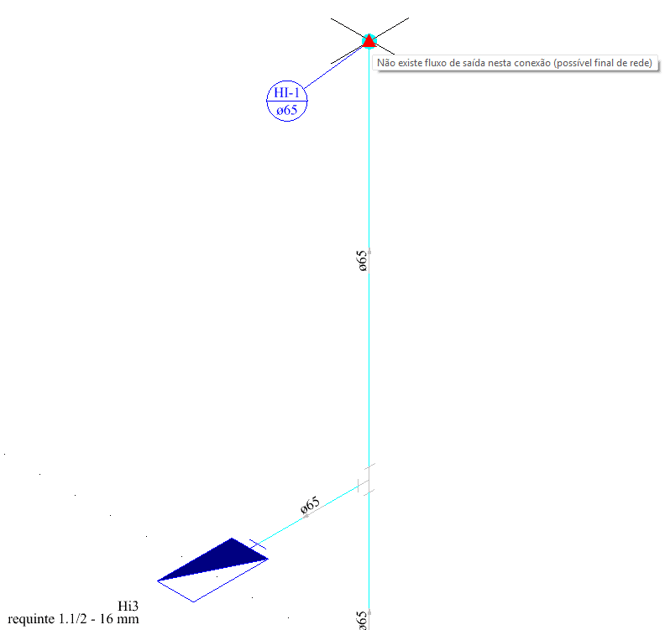

Tanto nos hidrantes quanto em outros trechos do lançamento pode haver fluxo interrompido, como na imagem a seguir. Estes casos podem ser ajustados invertendo sentido do conduto como descrito no artigo Como inverter o sentido de fluxo dos tubos do projeto hidrossanitário, de gás e incêndio?.
Se apenas inverter o sentido de fluxo não for suficiente para eliminar as indicações de conexão sem fluxo de entrada ou saída, deve-se verificar se os condutos/peças estão conectados corretamente. Para peças e tubos que estejam próximos e não conectados é recomendado efetuar o lançamento do trecho novamente.
Ao final da edição do lançamento, processe o projeto, seguindo os passos descritos no artigo Como processar o dimensionamento no AltoQi Builder? e defina a bomba desejada, como demonstrado anteriormente.
Considerações finais
A correta aplicação da bomba hidráulica no projeto de incêndio é fundamental para garantir que os requisitos de vazão e pressão sejam atendidos de forma segura e conforme os critérios normativos. No AltoQi Builder, o entendimento do fluxo de lançamento, das conexões hidráulicas e dos critérios de cálculo permite não apenas definir a bomba adequada, mas também interpretar corretamente os resultados apresentados pelo programa. Ao seguir as orientações deste artigo e validar cuidadosamente o lançamento e o processamento do projeto, o projetista assegura maior confiabilidade ao dimensionamento e reduz a ocorrência de inconsistências durante a análise do sistema.
Perguntas Frequentes
É obrigatório definir a bomba hidráulica antes de processar o projeto?
Não. O lançamento da bomba pode ser realizado antes do processamento, porém a definição da bomba somente estará disponível após o processamento do projeto, onde o programa irá calcular todos os critérios da rede lançada e exibir os primeiros resultados.
Por que o comando “Definir bomba” não aparece disponível?
O comando Definir bomba fica desabilitado quando:
-
A bomba não está atendendo um grupo de hidrantes mais desfavoráveis ou uma área de operação de sprinklers.
-
Existe interrupção de fluxo na rede.
-
Há desconexões entre pavimentos ou trechos da tubulação.
Nesses casos, recomenda-se verificar o relatório de verificação geral e corrigir as inconsistências de lançamento antes de tentar definir a bomba novamente.
Posso definir uma bomba diferente da sugerida pelo programa?
Sim. O AltoQi Builder pode sugerir uma bomba com base nos valores mínimos de vazão e altura manométrica calculados, porém o projetista pode selecionar qualquer bomba cadastrada que atenda ou supere esses valores, desde que seja compatível com o sistema hidráulico.
O que acontece se a vazão e a altura mínimas aparecerem zeradas?
Quando os valores mínimos aparecem zerados, isso indica que a bomba não está hidraulicamente conectada aos hidrantes mais desfavoráveis ou à área de operação dos sprinklers. Geralmente o problema está relacionado a:
-
Colunas não conectadas entre pavimentos.
-
Trechos com fluxo invertido.
-
Conexões ausentes ou incorretas.
É possível usar bombas que não fazem parte da biblioteca padrão do Builder?
Sim. Além das bombas disponíveis na biblioteca padrão, é possível importar modelos disponibilizados pelos fabricantes por meio do Portal dos Fabricantes, bem como criar bombas personalizadas, conforme exemplificado no artigo de cadastro de bomba de incêndio.
As reduções na ligação com a bomba influenciam no cálculo?
Sim. As reduções inseridas nas tubulações de sucção e recalque passam a fazer parte do cálculo hidráulico, influenciando diretamente nas perdas de carga e, consequentemente, na altura manométrica necessária da bomba.
A altura manométrica calculada é a mesma para hidrantes e sprinklers?
Não. Em projetos de hidrantes, a altura manométrica considera perdas adicionais, como mangueira e esguicho. Já em projetos de sprinklers, esses componentes não são considerados, resultando em planilhas e critérios diferentes.
