Detalhamento de vigas no AltoQi Eberick

Este artigo apresenta as opções disponíveis no Eberick para otimizar o detalhamento de armaduras de vigas. Essas configurações permitem reduzir o número de cortes e barras, facilitando a montagem e promovendo maior economia de materiais, sem comprometer o cálculo estrutural.
O vídeo abaixo exemplifica a utilização de todas as configurações disponibilizadas pelo AltoQi Eberick para otimização do detalhamento de vigas.

O que você vai encontrar neste artigo:

Como acessar as configurações de otimização

  1. No menu superior, clique em Configurações > Projeto > Detalhamento > Vigas.

  2. Na janela exibida, selecione o botão Otimização, localizado no canto inferior direito.

Opções disponíveis para otimização

As opções a seguir são complementares ao detalhamento padrão e podem ser ativadas conforme os objetivos do projeto:

 Espaçamento máximo para igualar barras

Define um valor-limite para que barras com comprimentos semelhantes sejam unificadas.
Exemplo: Se o valor definido for 43 cm, barras com diferença de comprimento menor ou igual a esse valor serão agrupadas em um único corte.



Detalhamento com barras escalonadas

Ativa o uso de barras com comprimentos distintos, ajustados conforme o momento fletor e as condições de ancoragem.

  • Ideal para representar o comportamento real da viga.

  • Pode gerar maior variedade de cortes.



Arredondar espaçamento entre barras

Modifica o espaçamento entre as armaduras para múltiplos de 5 cm, facilitando a leitura e execução em obra.



Indicar camadas individualmente

Distingue as barras conforme sua posição (primeira ou segunda camada), contribuindo para a clareza dos desenhos.

  • Essa opção não se aplica às barras construtivas.

O texto utilizado para indicar as camadas de armaduras pode configurado pelo usuário em "Configuração - Detalhamento - Vigas", alterando a opção "Indicação de camada".



Como otimizar as armaduras positivas de uma viga

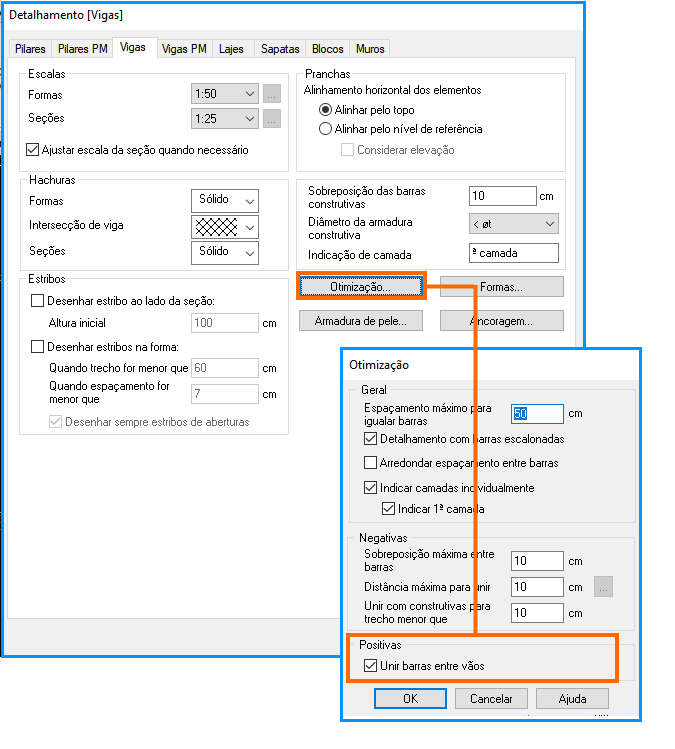

Além das opções gerais de otimização, o Eberick também permite configurar o comportamento das armaduras positivas de forma específica, por meio da seção Positivas da janela de Otimização.

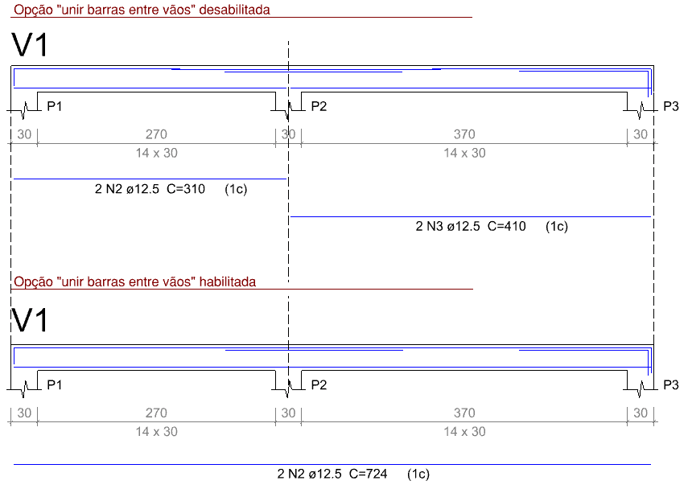

Unir barras entre vãos

Essa opção permite que o programa una automaticamente as armaduras longitudinais positivas entre vãos adjacentes, desde que atendidos os seguintes critérios:

  • A opção "Unir barras entre vãos" esteja habilitada.

  • As barras envolvidas possuam bitolas iguais.

  • O comprimento total da barra resultante respeite o limite definido em Configurações > Materiais e durabilidade.

 Essa função contribui para reduzir a quantidade de emendas nas armaduras superiores, facilitando a montagem em campo e melhorando a racionalização do detalhamento.

Como otimizar as armaduras negativas de uma viga

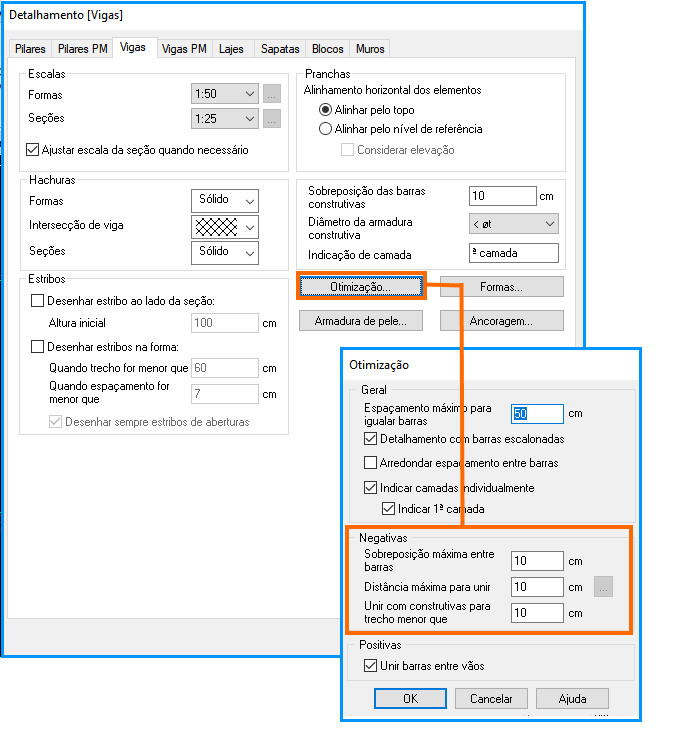

O Eberick disponibiliza configurações específicas para otimizar o detalhamento das armaduras negativas de vigas, localizadas na seção Negativas da janela de Otimização.

 Acesso às configurações

  1. Acesse o menu Estrutura > Configurações > Projeto > Detalhamento > Vigas.

  2. Clique no botão Otimização.

  3. Verifique a aba Negativas:

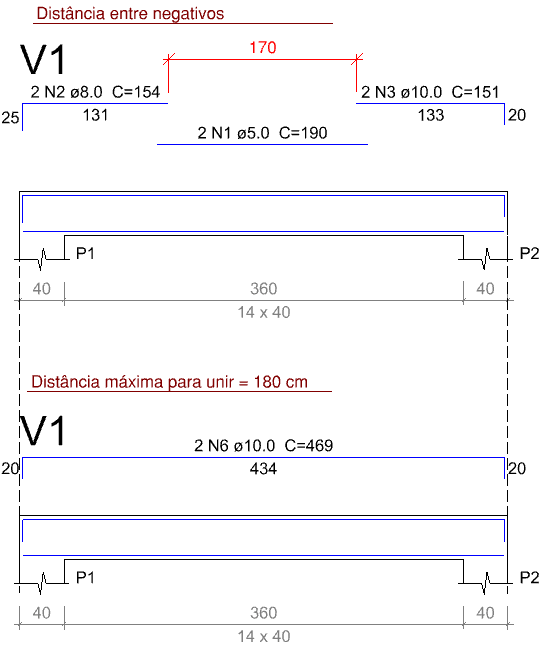

Distância máxima para unir

Define a distância máxima entre barras negativas para que o programa as una automaticamente em uma única barra.

  • As barras devem possuir diâmetros próximos.

  • Caso os diâmetros sejam diferentes, o programa ajustará as barras para o maior diâmetro ao unificá-las.

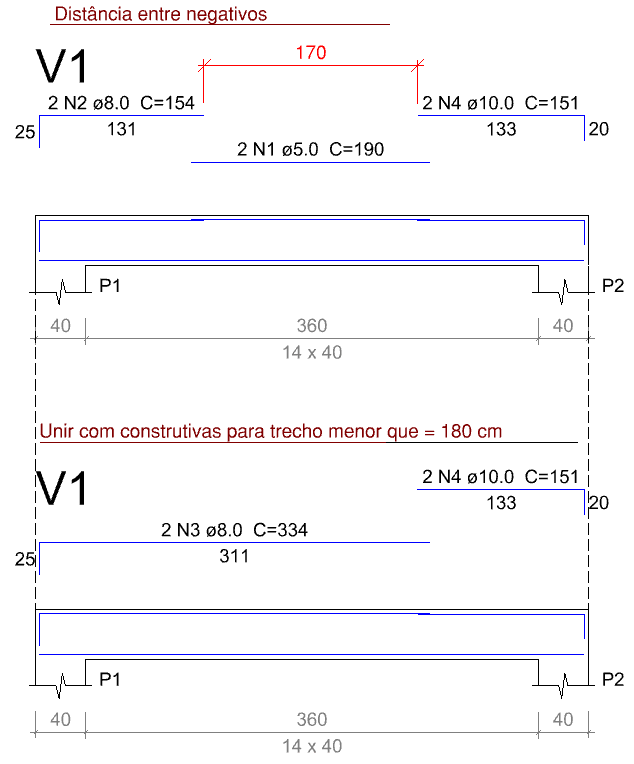

Unir com construtivas para trecho menor que

Permite que barras negativas sejam unificadas às construtivas, desde que a distância entre suas extremidades seja inferior ao valor definido.

  • Se os diâmetros forem iguais, o programa gera uma única barra unificada.

  • Se forem diferentes, a barra negativa será estendida até cobrir o trecho correspondente.

Sobreposição máxima para unir

Utilizada em situações onde as barras negativas ainda permanecem separadas mesmo após outras configurações.

  • Se a distância entre as barras for inferior ao valor configurado e os diâmetros próximos, elas serão unificadas.

  • Se os diâmetros forem muito diferentes, o programa verificará se o comprimento da sobreposição é suficiente para unir as barras automaticamente.

💡 Essas opções permitem um detalhamento mais limpo, com menos sobreposições manuais e maior racionalização do uso das barras superiores.
