Como inserir trechos de graute no QiAlvenaria

O graute é um dos materiais que compõem projetos em alvenaria estrutural, composto de agregados com pequena dimensão. É utilizado normalmente como preenchimento dos vazios dos blocos e, portanto, tem por finalidade aumentar a capacidade resistente da alvenaria e, quando necessário, solidarizar a armadura. Criamos esta série de artigos para auxiliá-lo a realizar o lançamento das inserções de graute em seu projeto de alvenaria estrutural:

• Como inserir graute no QiAlvenaria
• Como inserir pontos de graute no QiAlvenaria
• Como inserir trechos de graute no QiAlvenaria (este artigo)
• Como inserir trechos de graute no meio da parede no QiAlvenaria

Trechos de graute

O lançamento de um trecho grauteado em uma parede estrutural pode ser realizado em todo o trecho de parede ou a partir de uma extremidade, por meio dos procedimentos indicados a seguir.

Em todo o trecho da parede

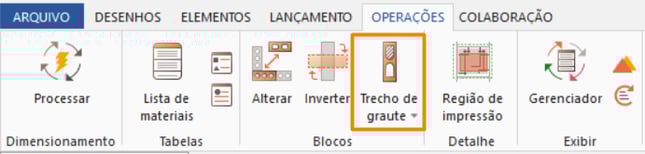

Para lançar o graute em todo o trecho de uma parede, acesse o menu “Operações – grupo Blocos – Trecho de graute”. Clique, então, no trecho de parede e tecle Enter.

Novamente, ao acessar a elevação da parede, podemos observar agora o trecho de graute que foi inserido.

A partir de uma extremidade

A inserção de um trecho de graute a partir de um nó é realizada no QiAlvenaria também pelo comando menu “Operações – grupo Blocos – Trecho de graute”. O trecho será definido a partir da extremidade mais próxima do ponto selecionado até o comprimento definido. Para isso, clique sobre o trecho da parede, próximo à extremidade de referência (ponto de partida), e defina um comprimento para o trecho de graute.

No exemplo a seguir, deseja-se aplicar graute nos dois primeiros blocos da parede. Como os blocos possuem 39 cm de extensão, é informado um comprimento arredondado de 80 cm. Vale acrescentar que a extensão do trecho de graute também pode ser informada através de um clique com o mouse no ponto final do grauteamento.

Observe abaixo que a elevação da parede detalha o trecho em graute do exemplo acima.

Colaborador: Alexandre Deichmann
