No projeto de sistemas de combate a incêndio, os hidrantes e mangotinhos são elementos fundamentais para garantir o acesso manual à água em situações de emergência. No AltoQi Builder, esses dispositivos devem ser corretamente cadastrados como peças, considerando suas variações construtivas e funcionais, antes de serem utilizados no lançamento e no dimensionamento da rede.
Este artigo reúne as orientações para o cadastro de mangotinhos e diferentes tipos de hidrantes, incluindo configurações com mais de um rolo de mangueira, hidrantes duplos e hidrantes com proporcionador de espuma. O objetivo é padronizar o cadastro dessas peças no programa, garantindo que estejam corretamente disponíveis para uso no projeto e representem fielmente as características exigidas pelas normas e pelo sistema projetado.
Assuntos tratados neste artigo
Exemplo: Cadastro de mangotinho no AltoQi Builder

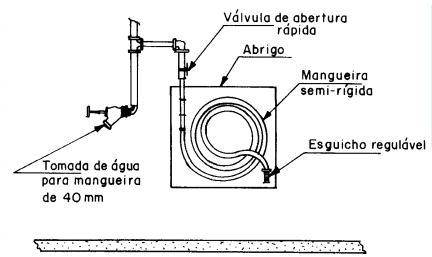

O mangotinho compreende um elemento do sistema de combate à incêndio semelhante ao hidrante, entretanto, apresenta maior facilidade de manuseio pois contempla válvula de abertura rápida, é desenvolvido em base de mangueira semirrígida e geralmente possui diâmetro e vazão inferior. A Figura D.1 presente na NBR 13714/2000 ilustra um mangotinho com ponto de tomada de água para mangueira de 40 mm, como observado na sequência.
O presente artigo ilustra o procedimento para o cadastro de um mangotinho junto à plataforma AltoQi Builder, que segue o mesmo procedimento do artigo Como cadastrar uma nova peça no AltoQi Builder, a ser considerado junto às demais peças no programa.
Cadastro do Item
Para que a peça cadastrada seja observada na lista de materiais, faz-se necessário o cadastro do item para tal elemento.

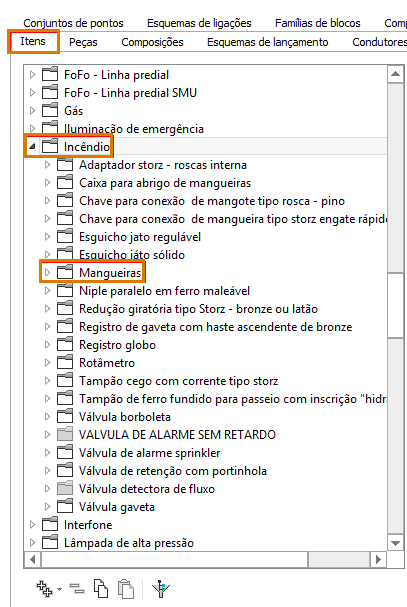

- Acesse a guia Arquivo - opção Cadastro - aba Itens;
- Localize a classe de itens desejada. Os itens relacionados às peças de incêndio do cadastro padrão do programa AltoQi Builder estão inclusos na classe Incêndio, que será utilizada neste exemplo;
- Junto à classe de itens selecionada, clique sobre o grupo de itens correspondente à peça desejada para criação. Neste caso, o grupo Mangueiras já existe e será utilizado como referência neste procedimento;
- Clique sobre o grupo Mangueiras e em seguida, clique no comando Copiar (botão
) e em seguida Colar (botão
) para que uma cópia deste grupo seja criada e seja possível alterar suas propriedades; - Renomeie o grupo recém criado conforme desejar no campo Nome apresentado à direita da janela Cadastro. Neste caso utilizou-se o nome Mangotinhos.
Observação: Caso deseja incluir itens para mangotinhos com novas dimensões, selecione o grupo recém criado e em seguida clique sobre o comando Adicionar (botão
) e nomeie os itens desejados.
- Com este procedimento, será possível associar o item recém criado à peça que será criada na sequência.
Cadastro da Peça
O procedimento para cadastro da peça consta abaixo.

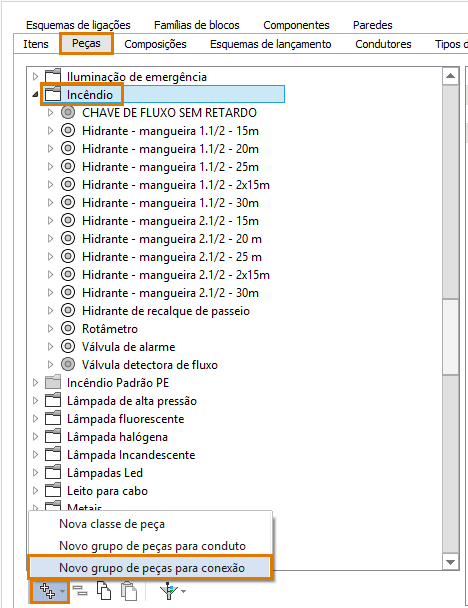

- Ainda na janela Cadastro, acesse a aba Peças;
- Localize a classe de peças para os elementos da rede desejada, como Incêndio, que será utilizada neste exemplo e em seguida, selecione o comando Adicionar (botão
) - opção Novo grupo de peças para conexão, como destacado abaixo;

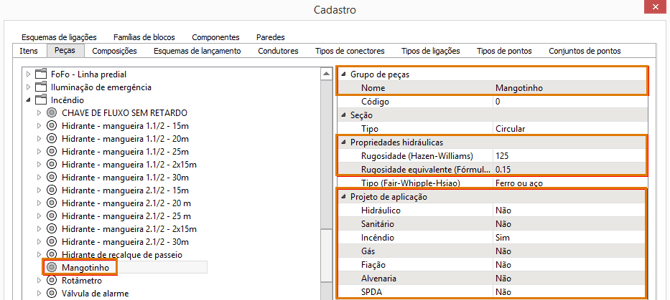

- Estabeleça as informações para o novo grupo criado de acordo com suas preferências. Neste exemplo foram empregadas as configurações apresentadas na figura abaixo;
Observação: Os valores numéricos associados às propriedades hidráulicas para a Rugosidade e Rugosidade equivalente são dependentes do material definido para o tubo ao qual o mangotinho estará interligado. Estes parâmetros são utilizados para computar a perda de carga do tubo.
- Com o grupo de peças selecionado, neste exemplo, Mangotinho, clique novamente sobre o comando Adicionar (botão

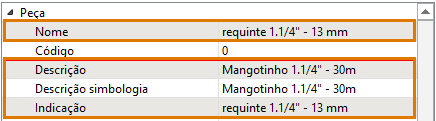

). Perceba que será criada uma nova peça; - À direita da janela, estabeleça os dados de nomenclatura e indicações para a peça de acordo com as suas preferências;
- Clique ao lado direito do campo Entradas e em seguida, selecione o símbolo de reticências que será apresentado (botão

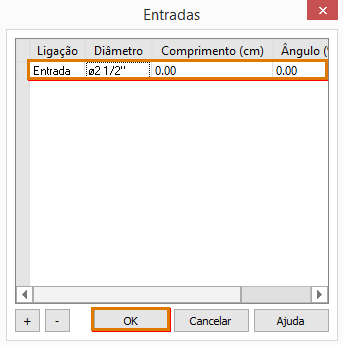

); - Na janela Entradas, clique no símbolo de adição (botão
) e insira uma ligação de entrada com o diâmetro da tubulação que antecede a peça de mangotinho no projeto. Neste exemplo, utilizou-se o diâmetro de 2.1/2"; - Clique em OK para fechar a janela Entradas;
- No campo Aplicação, selecione a opção Hidrante, para que o programa identifique esta peça como dispositivo para combate a incêndio e efetue o dimensionamento como tal;
-
Clique ao lado direito do campo Itens associados e em seguida, selecione o símbolo de reticências que será apresentado (botão
); -
Na janela Itens associados, clique no símbolo de adição (botão
) para incluir os itens que constarão na lista de materiais para o mangotinho cadastrado;
Observação: Os itens contemplados em um mangotinho dependem, exclusivamente, das recomendações indicadas na referência normativa a qual o projeto precisa atender. Portanto, sugerimos bastante atenção a esta etapa para definição de novos itens junto ao cadastro.
- Estabeleça as informações de geometria para o tamanho da caixa de abrigo considerada junto ao mangotinho, em função das especificações do fabricante, e dados de cálculo de acordo com as referências bibliográficas existentes para o mangotinho cadastrado;
- Para incluir uma simbologia a esta peça cadastrada, recomendamos o acompanhamento do artigo Como adicionar uma simbologia na peça cadastrada;
- Clique em OK para finalizar o procedimento.
- Para lançar o mangotinho recém-cadastrado, acesse a guia Lançamento, atribua o campo Rede para Hidrantes e em seguida selecione o comando Hidrantes presente no grupo Pontos.
Observação: A AltoQi possui também uma Biblioteca de peças BIM exclusiva com dados de cálculo e simbologias fornecidas diretamente pelos fabricantes. Para mais informações, acompanhe o artigo Como utilizar o cadastro disponível pelo Portal dos fabricantes?.
Exemplo: Cadastro de hidrantes com mais de 2 rolos de mangueira
Em algumas regiões é permitido o uso de hidrantes, externos à edificação, com o comprimento da mangueira de até 60 metros, podendo ser 4 rolos de 15 metros ou 3 rolos de 20 metros. Neste artigo será mostrado como cadastrar um novo hidrante com a quantidade de rolos que forem necessários.
Cadastrando um novo hidrante
Os grupos de hidrantes da biblioteca padrão do AltoQi Builder possuem mangueiras com rolos de 15, 20, 25 e 30 metros. Portanto, para fazer estas alterações será preciso criar um novo grupo de peças.
Observação: Se quiser usar outros tamanhos de rolo, deve-se primeiramente cadastrar novos itens como demonstrado no artigo Como cadastrar um novo item no AltoQi Builder.

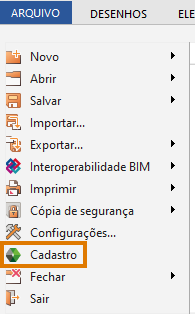

- Acesse o menu ARQUIVO - Cadastro;

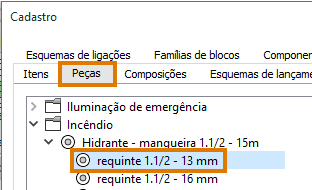

- Entre na aba Peças e procure pela classe Incêndio;
Para facilitar, podemos fazer uma cópia de um grupo hidrante já cadastrado, como por exemplo o grupo Hidrante - mangueira 2.1/2 - 2x15m, seguindo os passos do artigo Como Copiar e Colar uma peça do cadastro.
- Selecione o grupo recém copiado;

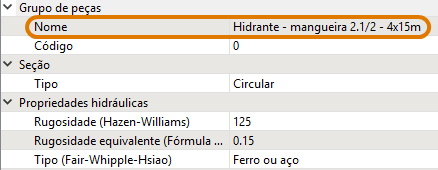

- Altere o nome do grupo para Hidrante - mangueira 2.1/2 - 4x15m;

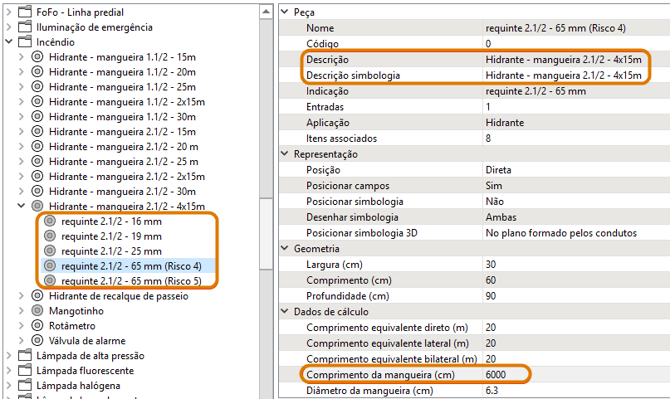

- Para cada um dos requintes dentro do grupo recém criado, altere os campos como mostra a imagem abaixo:
Itens associados
Por último, devemos ajustar os itens associados para que a lista de materiais quantifique o número correto de rolos de mangueiras:

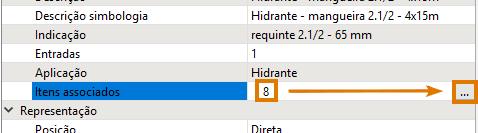

- Clique sobre o valor do campo Itens associados e depois em (...);

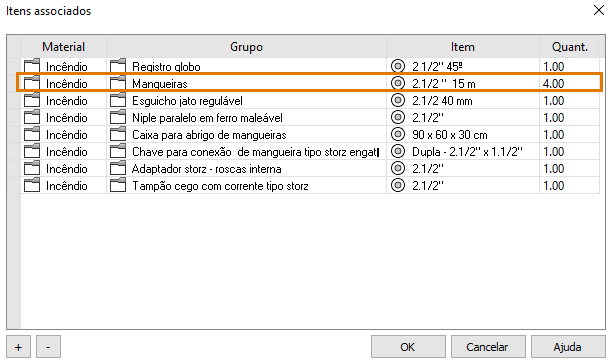

- Altere a quantidade da mangueira para 4.00;
- Aperte OK para fechar a janela de Itens associados e OK novamente para fechar a janela do Cadastro de peças.
Com o procedimento deste artigo é possível criar hidrantes com quantos rolos de mangueiras forem necessários.
Exemplo: Cadastro de hidrante duplo
A plataforma AltoQi Builder possibilita a inclusão de novas peça no cadastro através da criação e configuração de todos os parâmetros de definição de materiais, itens associados, dados de cálculo ou através da cópia de uma peça existente para que algumas informações do cadastro possam ser aproveitadas.

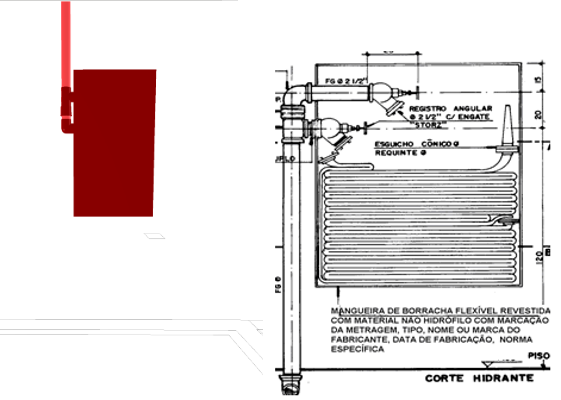

No caso do hidrante duplo de parede, pode-se lançar a tubulação normalmente e efetuar uma derivação (Tê) para cada hidrante lançando na extremidade das derivações, sem a necessidade de cadastro de uma nova peça, como apresentado na imagem a seguir.

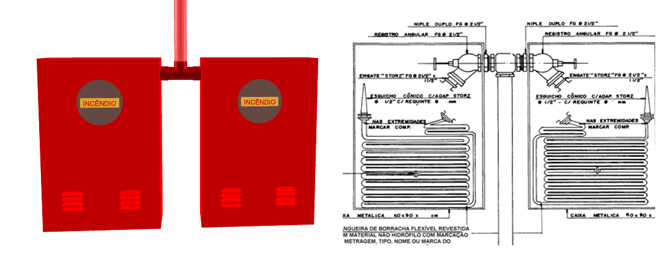

Já no caso do hidrante duplo no mesmo abrigo, é necessário cadastrar um hidrante para eliminar dos itens associados da peça elementos compartilhados pelos hidrantes, como por exemplo o abrigo.
Para cadastrar este hidrante duplo siga o procedimento indicado a seguir.
- Acesse a aba Arquivo - Cadastro;
- Na aba Peças acesse o grupo Incêndio;
- Selecione o hidrante desejado;
- Clique no comando Copiar
e na sequência Colar
; - Renomeie a peça;

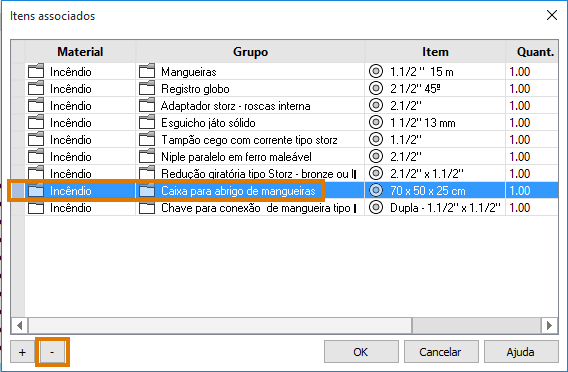

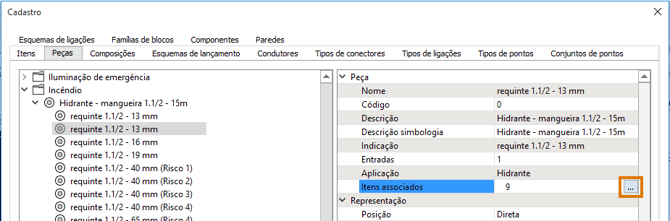

- Na peça copiada clique sobre o número 9 no campo Itens associados;
- Clique no botão ao final de linha como na imagem a seguir;
- Selecione os itens em comum para os dois hidrantes, como no exemplo o abrigo;
- Clique no comando Excluir (-);
Observação: A AltoQi possui também uma Biblioteca de peças BIM exclusiva com dados de cálculo e simbologias fornecidas diretamente pelos fabricantes. Para mais informações, acompanhe o artigo Como utilizar o cadastro disponível pelo Portal dos fabricantes?.
Realize este mesmo procedimento para todos os itens compartilhado e clique em Ok para finalizar a edição de itens associados. Clique novamente em Ok para finalizar o cadastro.
Exemplo: Cadastro de hidrante com proporcionador de espuma
Em determinados projetos de prevenção e combate a incêndio, se faz necessário a aplicação de jatos de espuma para controle do fogo. Em geral, esses são utilizados em ambientes que armazenam ou transportam grandes volumes de líquidos e gases inflamáveis.

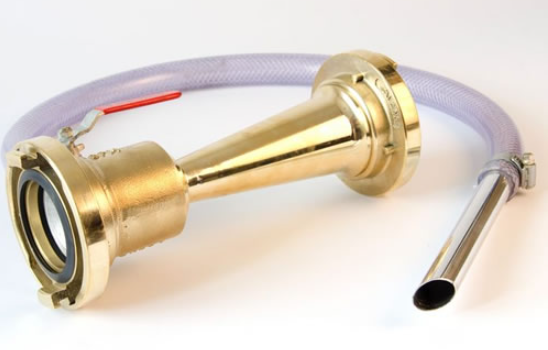

Uma maneira de obter o jato de espuma é com a utilização de um proporcionador de espuma na linha da mangueira de um hidrante e um lançador de espuma, na sua ponta.
Neste artigo, será instruído como cadastrar um hidrante no AltoQi Builder que contabilize um proporcionador de espuma na lista de materiais e considere sua perda de carga. Ao final do artigo, o exemplo do hidrante cadastrado neste artigo encontra-se disponível para download e importação no seu cadastro.
Cadastro do item
Primeiramente, para que seja possível contabilizar o proporcionador na lista de materiais do projeto e posteriormente incluí-lo na orçamentação, é essencial adicioná-lo à lista de itens, conforme detalhado no artigo Como cadastrar um novo item no AltoQi Builder.
- Acesse o menu Arquivo, e selecione a opção Cadastro;

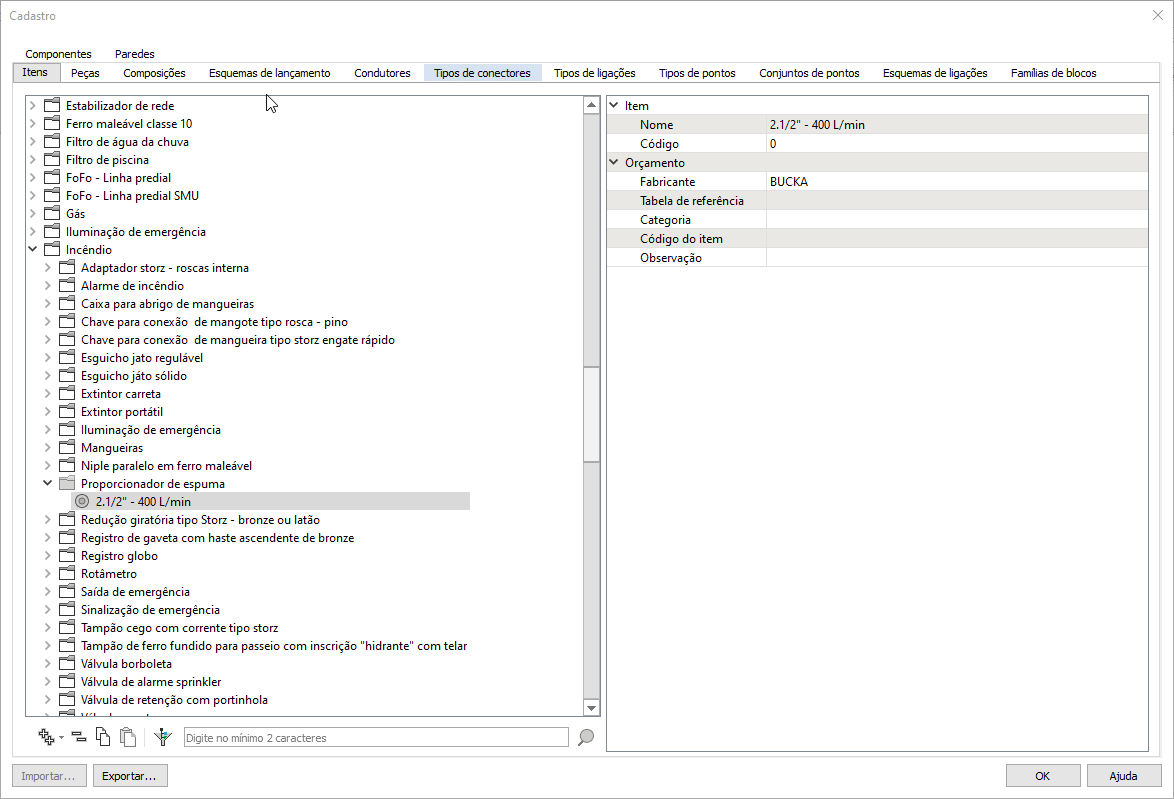

- Na janela Cadastro, acesse a aba Itens e abra a classe de itens Incêndio;
- Mantenha selecionada a classe de itens Incêndio e, em seguida, clique sobre a seta à direita do comando Adicionar
e selecione a opção Novo grupo; - Perceba que será criado um novo grupo de itens. Selecione o grupo recém criado e altere seu nome para "Proporcionador de espuma", como mostra a imagem abaixo;
- Ainda com o grupo selecionado, clique novamente sobre o comando Adicionar
; - Selecione o novo item que será criado dentro do grupo de itens Proporcionador de espuma, e altere o campo Nome identificando o modelo do proporcionador de espuma que será adotado no projeto. Neste exemplo, será utilizado o modelo Z-4 da marca BUCKA, com a bitola de 2.1/2” e vazão de operação de 400 L/min. Catálogo de referência: Proporcionador de espuma - Linha Z (BUCKA);
Observação: No AltoQi Builder a verificação do modelo do proporcionador não é realizada. O projetista deve ter conhecimento prévio do modelo a ser utilizado na linha de hidrante conforme faixa de vazão e pressão de operação indicadas em seu catálogo técnico.
- Se desejar, também é possível inserir as informações dos campos da seção "Orçamento" de acordo com o catálogo do fabricante.
Caso deseja-se cadastrar hidrantes com outros modelos de proporcionador, então é necessário cadastrar um item para cada modelo conforme os passos indicados acima para que sejam devidamente contabilizados.
Cadastro da peça
Com o item já criado, mantenha a janela Cadastro ainda aberta pois é preciso cadastrar o hidrante com o proporcionador. Para cadastrar a peça, siga os procedimentos indicados na sequência:
- Na janela Cadastro, selecione a aba Peças e procure e expanda a classe de peças Incêndio;
- Com a classe de peças Incêndio selecionada, pode-se escolher um grupo de hidrantes já existente para cadastrar uma nova peça ou então criar um novo grupo, através do botão Adicionar
. Para este exemplo, o hidrante com proporcionador será criado dentro do grupo Hidrante - mangueira 2.1/2 - 2x15m, pois suas peças já consideram duas mangueiras cadastradas e o proporcionador de espuma em linha é conectado entre as duas mangueiras. - Pode-se também copiar um dos hidrantes do cadastro padrão para aproveitar as informações da peça ou então criar um novo hidrante dentro do grupo, através do botão Adicionar
. Para este exemplo, será copiada a peça requinte 2.1/2 - 16 mm. - Selecione a peça requinte 2.1/2 - 16 mm, clique no botão Copiar
e em seguida no botão Colar
; - Na peça copiada, altere os campos Nome, Descrição, Descrição simbologia e Indicação para identificar o hidrante com proporcionador de espuma
- Clique sobre a linha Itens Associados e clique no botão de reticências
; - Na janela Itens Associados, clique Adicionar
; - Na coluna Grupo, defina Proporcionador de espuma, na coluna Item, defina o item cadastrado, neste exemplo, 2.1/2" - 400L/min, e em Quant. defina 1.
- Clique em OK para salvar as alterações;
- Mais abaixo, na seção Dados de cálculo, é necessário somar o comprimento equivalente do proporcionador de espuma ao valor default do hidrante (20 m). Para fins de exemplo, será adotado o comprimento de 5 metros para o proporcionador, assim o valor a ser preenchido nos campos Comprimento equivalente direto, lateral e bilateral será 25.
Observação: O comprimento equivalente do proporcionador deve ser consultado junto ao catálogo da peça, diretamente com o fabricante ou ainda, conforme experiência do projetista. O valor default do programa de 20 metros diz respeito ao comprimento equivalente da válvula angular do hidrante.

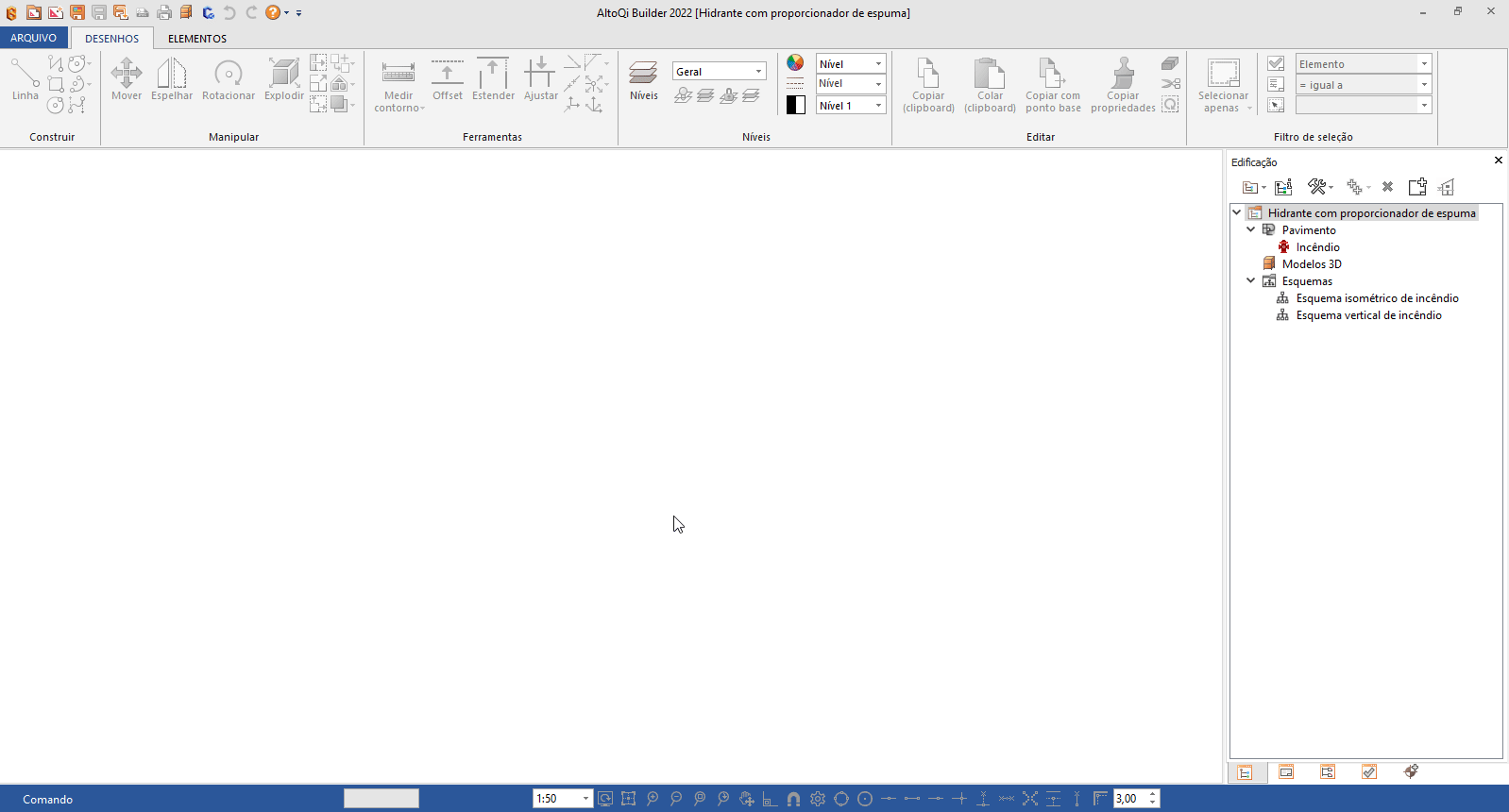

Com este procedimento, o hidrante com o proporcionador de espuma está cadastrado e já poderá ser lançado no projeto.
Observação: Para o uso do proporcionador de espuma, também é utilizado o lançador de espuma na ponta da mangueira de incêndio. Hidraulicamente, este lançador também comete perda de carga até sua saída, porém, para o exemplo deste artigo, esta perda não foi considerada. Tampouco foi considerada o efeito do seu esguicho de saída, então para efeito de cálculo, o programa continua considerando um esguicho padrão. Caso seja necessário considerar o efeito do lançador de espuma nos cálculos do programa, o projetista deve primeiro consultar as instruções normativas locais e entrar em contato com o setor técnico do corpo de bombeiro de sua região para ter melhor conhecimento sobre as considerações que devem ser feitas com o uso do proporcionador e lançador de espuma. Os campos do cadastro do hidrante que podem ser preenchidos para considerar o lançador são: Comprimento equivalente direto , lateral e bilateral (somado ao comprimento equivalente da válvula angular e do proporcionador) e Diâmetro do esguicho . Para saber mais sobre os cálculos de perda de carga realizados nos hidrantes, acompanhe os artigos: Como é calculada a perda de carga do último trecho da planilha de pressão dos hidrantes? , Perda de carga na mangueira associada ao hidrante no projeto de incêndio e Perda de carga no esguicho associado ao hidrante no projeto de incêndio.
Com este artigo foi possível cadastrar no AltoQi Builder, um hidrante que considera a aplicação de um proporcionador de espuma entre linhas.
Download:
Considerações finais
O correto cadastro de hidrantes e mangotinhos no AltoQi Builder é uma etapa indispensável para a elaboração de projetos de incêndio consistentes e confiáveis. Ao cadastrar adequadamente as diferentes configurações disponíveis, como mangotinhos, hidrantes com múltiplos rolos de mangueira, hidrantes duplos e hidrantes com proporcionador de espuma, o projetista garante que o sistema represente fielmente as exigências técnicas e normativas da edificação.
Com as peças corretamente cadastradas, o próximo passo natural é o lançamento e o dimensionamento da rede de hidrantes, abordados em artigo específico, assegurando a continuidade do fluxo de projeto e a correta validação hidráulica do sistema.
Perguntas frequentes
Qual a diferença entre hidrante e mangotinho no cadastro do AltoQi Builder?
O mangotinho é um dispositivo geralmente composto por mangueira semirrígida, de menor diâmetro e vazão, enquanto o hidrante convencional utiliza mangueiras flexíveis de maior diâmetro. No cadastro, essa diferença se reflete principalmente nas características da peça e no tipo de utilização previsto no sistema.
Quando é necessário cadastrar hidrantes com mais de um rolo de mangueira?
Em algumas situações normativas, pode ser exigido que um mesmo hidrante disponha de mais de um rolo de mangueira, aumentando o alcance do equipamento. Nesses casos, o cadastro deve refletir corretamente essa configuração para que a representação e os quantitativos do projeto estejam de acordo com a exigência aplicada.
O que caracteriza um hidrante duplo no cadastro?
O hidrante duplo é aquele que possui duas saídas de água em um mesmo ponto, permitindo o uso simultâneo por mais de um operador. No AltoQi Builder, essa característica é representada por meio do cadastro específico da peça, garantindo sua correta identificação no projeto.
Para que serve o cadastro de hidrante com proporcionador de espuma?
O hidrante com proporcionador de espuma é utilizado em sistemas onde há necessidade de aplicação de espuma no combate a incêndio, como em áreas com líquidos inflamáveis. O cadastro dessa peça permite representar adequadamente essa condição especial no projeto, diferenciando-a dos hidrantes convencionais.
O cadastro dessas peças interfere no dimensionamento hidráulico?
O cadastro correto é essencial para que as peças estejam disponíveis para uso no projeto e para a correta geração de documentação. O dimensionamento hidráulico propriamente dito da rede de hidrantes é tratado em artigo específico, após o lançamento das peças no projeto.
