Como realizar a Avaliação de risco por zonas no projeto de SPDA?
De acordo com a norma NBR5419:2015 descargas atmosféricas para a terra podem ser perigosas para as estruturas e para as linhas de energia e sinal. Os perigos para uma estrutura podem resultar em:
- danos à estrutura e ao conteúdo;
- falhas aos sistemas eletroeletrônicos associados;
- ferimentos a seres vivos dentro ou perto da estrutura.
O risco, R, é um valor relativo a uma provável perda anual média. Para cada tipo de perda que pode aparecer na estrutura, o risco resultante deve ser analisado. Os riscos a serem avaliados em uma estrutura são:
- R1: risco de perda de vida humana (incluindo ferimentos permanentes);
- R2: risco de perda de serviço ao público;
- R3: risco de perda de patrimônio cultural;
- R4: risco de perda de valor econômico.
De acordo com o item 6.7 da NBR 5419-2:2015 a estrutura pode ser constituída por uma zona única ou ser dividida em zonas cada uma com características homogêneas, permitindo avaliar cada componente de risco mais isoladamente.
a) Zonas são principalmente definidas por:
- tipo de solo ou piso;
- compartimentos à prova de fogo;
- blindagem espacial.
b) Zonas adicionais podem ser definidas de acordo com:
- layout dos sistemas internos;
- medidas de proteção existentes ou a serem instaladas;
- valores de perdas Lx.

Fonte: NBR 5419-2:2015
Observação: A divisão da estrutura em zonas deve levar em conta a exequibilidade da implementação da maioria das medidas de proteção adequadas.

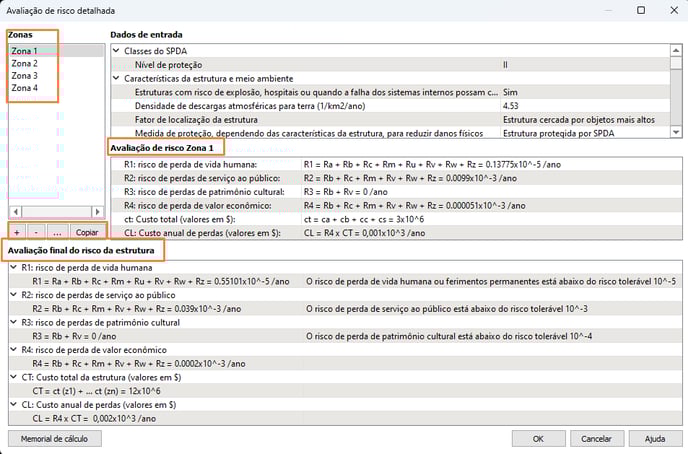

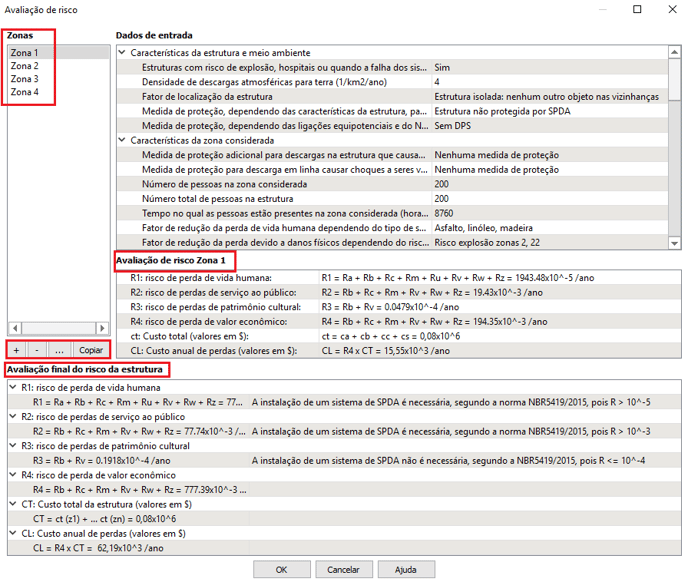

Ao se iniciar o projeto de SPDA, é necessário realizar a Avaliação de risco (guia Operações - grupo Dimensionamento), neste momento o projetista deve escolher se irá utilizar uma estrutura com zona única ou uma estrutura multizona (subdividida em várias zonas).


Ao utilizarmos uma estrutura multizona o risco para a estrutura será a soma dos riscos relevantes de todas as zonas da estrutura.
Dividir a estrutura em zonas permite ao projetista levar em conta as características de cada parte da estrutura na avaliação dos componentes de risco e selecionar as medidas de proteção mais adequadas trabalhadas zona a zona, reduzindo o custo total da proteção contra as descargas atmosféricas.
Observação: As zonas são levadas em consideração durante a avaliação de risco, porém a área de exposição lançada nos pavimentos será única. Com relação ao nível de proteção, ele será único para todas as zonas. Para mais informações recomendamos a leitura do artigo: Cálculo da área de exposição equivalente.
Neste artigo foram apresentados os conceitos para a utilização de uma estrutura multizona durante o cálculo dos riscos de uma estrutura.
