Cálculo da queda de tensão

Segundo a norma NBR5410/2005 um dos fatores que deve ser considerado no dimensionamento dos condutores é a queda de tensão.

A verificação da queda de tensão é feita após a obtenção da seção com capacidade de corrente suficiente para resistir à corrente corrigida e superar a corrente nominal do disjuntor dimensionado.

A queda de tensão do programa é calculada a partir da seguinte fórmula:

Onde:

•  = Queda de tensão;
•  = constante em função do esquema do circuito;
  • Para circuitos com esquema F+N, F+F ou 2F+N o valor de K é 200;
  • Para circuitos com esquema 3F+N ou 3F o valor de K é 173,2;
•  = constante do material aplicado;
  • Para condutores do cobre o valor é 0,0178;
  • Para condutores do alumínio o valor é 0,0292;

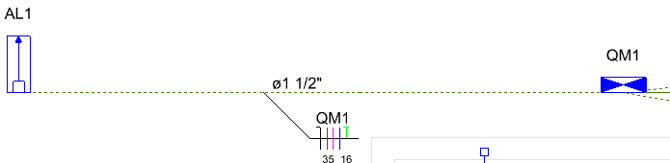

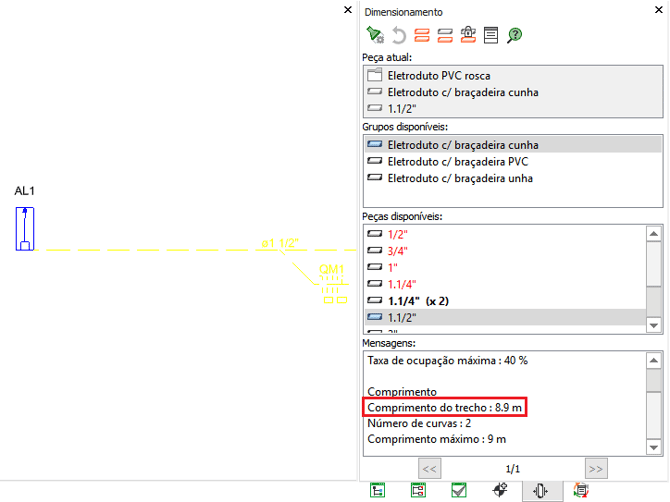

•  = comprimento do trecho entre os pontos analisados;
•  =corrente de projeto entre dois pontos de um determinado trecho;
•  = seção inicial do condutor no trecho analisado;
•  = tensão;
  • Para circuitos com esquema F+N é utilizado o valor de tensão de fase ();
  • Para circuitos com esquema F+F, 2F+N, 3F+N ou 3F é utilizado o valor de tensão de linha ();
  • Para quadros com esquema F+N, 2F+N ou 3F+N é utilizada a tensão de fase ();
  • Para quadros com esquema F+F ou 3F é utilizada a tensão de linha ();

O programa calcula a queda de tensão para cada trecho (conduto) e depois calcula a queda de tensão parcial do circuito. No final este valor é somado às quedas de tensões dos quadros para obter a queda de tensão total.

Como este cálculo apresentará particularidades dependendo da aplicação do circuito (alimentação ou terminal) criamos 3 artigos exemplos para detalharmos como a queda de tensão parcial é calculada:

• Exemplo - Cálculo da queda de tensão de quadros (circuitos alimentadores);
• Exemplo - Cálculo da queda de tensão de circuitos de tomadas (circuitos terminais sem comando);
• Exemplo - Cálculo da queda de tensão de circuitos de iluminação (circuitos terminais com comando).

Observações importantes:

1. Somente serão consideradas no cálculo da queda de tensão fiações fase (F) e retorno (R);
2. Ligações com a opção "Apenas comando" habilitada não serão consideradas no cálculo da queda de tensão;
3. Quando no Esquema de ligação, uma determinada ligação possuir mais de um fio fase, considerar somente uma fase com passagem de corrente. Como no exemplo do cálculo da queda de tensão do quadro onde era utilizado o esquema 3F+N e foi utilizada a metragem e a corrente de apenas uma fase;
4. Quando no Esquema de ligação, uma determinada ligação possuir mais de um fio retorno, considerar somente um retorno com passagem de corrente. Por exemplo, ao utilizarmos interruptores paralelos será utilizado apenas um retorno da ligação RR1;
5. Quando no Esquema de ligação, uma determinada ligação possuir fios fase e retorno juntos, considerar somente um fio fase e um fio retorno, independente da quantidade de fios fase e fios retorno que a ligação possuir.

Realizando a verificação descrita neste artigo é possível identificar como é calculada a queda de tensão de todos os circuitos.
