Como gerar a legenda de símbolos do projeto?

A plataforma AltoQi Builder possibilita a geração da legenda de símbolos do projeto através de um relatório, no formato de documento de texto ou HTML, ou a inclusão da legenda de símbolos no croqui de lançamento, como um detalhe.

Gerando o relatório de legenda de símbolos

O programa permite que o usuário gere o relatório de legenda de símbolos do projeto completo ou de um pavimento através da janela Edificação. Para gerar o relatório de legenda de símbolos do projeto completo ou de um pavimento:

• Acesse a janela Edificação;
• Clique com o botão direito do mouse sobre o título do projeto, ou do pavimento desejado;
• Selecione Relatórios - Legenda de símbolos.

O programa irá erar uma legenda de símbolos detalhada de todo o projeto ou do pavimento.



Observação: O formato de geração deste relatório deve ser selecionado como descrito no artigo Como alterar o formato dos relatórios no AltoQi Builder?

O programa permite que o usuário insira no desenho do pavimento a legenda de símbolos, a legenda de símbolos detalhada e a legenda de indicações, através da guia Operações.

Para inserir no desenho a legenda de símbolos do pavimento:

• Na janela Edificação (aba ) abra o projeto de um pavimento, efetuando um duplo clique no mesmo;
• Acesse a guia Operações e no grupo Tabelas selecione o comando desejado;

• Posicione a legenda do pavimento clicando no ponto desejado.

O programa incluirá no croqui a legenda selecionada referente ao pavimento.



Observação: Caso uma nova peça seja cadastrada na plataforma AltoQi Builder é necessário preencher o campo "Descrição simbologia" no cadastro da mesma para ser apresentada corretamente na legenda.

Caso deseje mudar a descrição da simbologia leia o artigo Alterando a descrição de uma peça na legenda.

Observação: Cadastros de peças que tiverem simbologia 3D e pontos de ligação 3D ativos e não possuírem simbologia 2D, não serão exibidos na legenda de peças. Portanto, caso o objetivo seja exibir a peça na legenda, adicione uma simbologia 2D ao cadastro e desative a configuração "pontos de ligação 3D" também no cadastro da peça.



• Para adicionar simbologia 2D acompanhe os procedimentos do artigo: Como adicionar uma simbologia na peça cadastrada.
• Para desativar a configuração de pontos de ligação 3D, acompanhe os procedimentos do artigo: Como informar ligações volumétricas em um símbolo 3D e em uma peça?

Observação: Peças que possuírem a mesma descrição nos cadastros, não serão exibidos duplicados na legenda de peças. Será necessário editar o cadastro e criar distinções para cada peça no campo "Descrição Simbologia".

Personalizando a legenda de símbolos

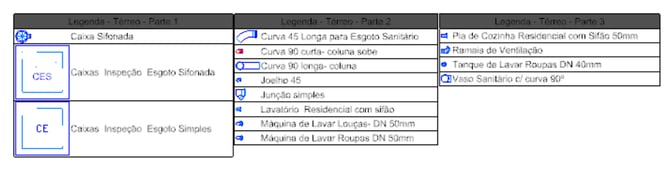

A partir da atualização 2021-02, é possível editar a altura e a largura da legenda de símbolos,  da legenda detalhada e da legenda de indicações. Para isso:

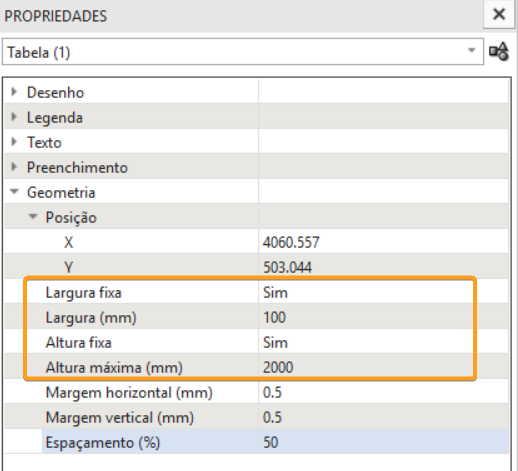

• Selecione a legenda e abra a janela Propriedades ( Disponível na guia Elementos, grupo Acessar)

• Na janela Propriedades procure pelas configurações Altura Fixa e Largura Fixa.
• Para editar essas propriedades marque como Sim.


• Em Largura e Altura máxima coloque os valores desejados em mm

Realizando os procedimentos descritos neste artigo é possível gerar um relatório de legenda de símbolos ou incluí-la no croqui de um pavimento.
