Como determinar o Nível de proteção em um projeto de SPDA para a NBR5419/2015?
De acordo com a norma NBR5419:2015 descargas atmosféricas para a terra podem ser perigosas para as estruturas e para as linhas de energia e sinal.
Os perigos para uma estrutura podem resultar em:
- danos à estrutura e ao conteúdo;
- falhas aos sistemas eletroeletrônicos associados;
- ferimentos a seres vivos dentro ou perto da estrutura.
O risco, R, é um valor relativo a uma provável perda anual média. Para cada tipo de perda que pode aparecer na estrutura, o risco resultante deve ser analisado.
Os riscos a serem avaliados em uma estrutura são:
- R1: risco de perda de vida humana (incluindo ferimentos permanentes);
- R2: risco de perda de serviço ao público;
- R3: risco de perda de patrimônio cultural;
- R4: risco de perda de valor econômico.
Ao se iniciar o projeto de SPDA, é necessário realizar a avaliação de risco.
Inicialmente, de acordo com a norma, é recomendado que ela seja realizada informando que não existe um projeto de SPDA, ou outras formas de proteção, para se observar o valor mais crítico do projeto.


Seleção das medidas de proteção

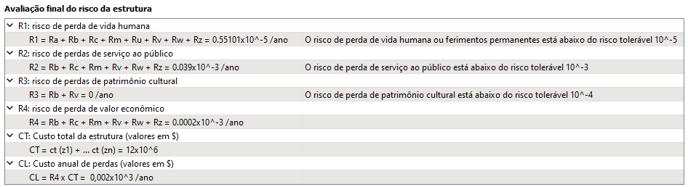

No memorial mostrado acima vemos que a proteção é necessária devido os riscos 1 e 2. De acordo com a tabela (imagem acima), as contribuições principais aos valores de risco são dadas por:
- Componente Rb (descargas atmosféricas na estrutura) no risco R1;
- Componente Rv (descargas atmosféricas na linha) no risco R1;
- Componente Rz (descargas atmosféricas perto da linha) no risco R2;
Neste caso o usuário deverá decidir quais medidas serão tomadas para reduzir os riscos a valores toleráveis.
Observação: Em alguns casos. pode existir mais de uma opção possível e caberá ao usuário decidir qual será adotada por fatores técnicos e econômicos.

Seleção do nível de proteção
Para este caso será necessário:
- Configurar o projeto no nível de proteção desejado, por exemplo “Nível IV” (nível mais baixo de proteção);
- Realizar novamente a avaliação de risco alterando as configurações relacionadas ao projeto de SPDA (verificar quais configurações no link disponível acima).
Se ao alterar as configurações o valor do risco for inferior ao tolerável pela norma, significa que o nível de proteção selecionado, assim como as demais medidas de proteção, são suficientes.
Se o valor do risco continuar superior ao tolerável pela norma, será necessário informar outro nível de proteção, por exemplo "Nível III", ou outras medidas de proteção e repetir a avaliação de risco para verificar.
Para alterar o nível de proteção configurado recomendamos a leitura do artigo Como alterar o nível de proteção após o projeto iniciado?
Observação: Lembramos que alterar o nível de proteção não é a única opção para que o valor do risco seja tolerável. Por exemplo, um projeto pode possuir um risco tolerável tendo como única proteção um projeto de SPDA Nível II ou tendo como proteção um projeto de SPDA Nível IV combinado com um projeto de proteção de incêndio.
Realize este procedimento até obter um nível de proteção adequado ao projeto.
