Como descrito pela NBR 13969/1997, o sumidouro corresponde a uma unidade de depuração e disposição final do efluente de tanque séptico, verticalizado em relação à vala de infiltração, que, devido a esta característica, é oportuno somente em ambientes de aquífero profundo.

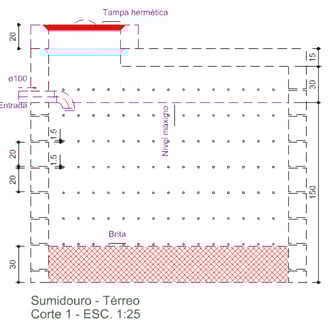

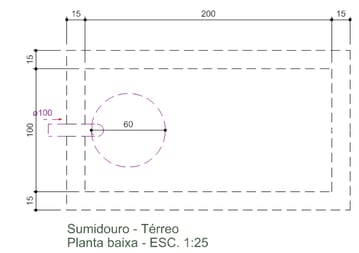

Na plataforma AltoQi Builder, o lançamento e dimensionamento de sumidouros se inicia com a inclusão destes elementos como unidade de tratamento. A figura a seguir ilustra o detalhamento de um sumidouro.
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn79f45b643c69a3118c436d9681515dda2f0ce36f35e6c2ce943b4963e49a9a3dda83b180fb6aa44b73989e033efe0dc4.png)
Dimensionamento do sumidouro
A plataforma AltoQi Builder realiza o dimensionamento do sumidouro com o cálculo da área útil de infiltração estimada, que é dependente do volume total diário estimado de esgoto a ser recebido pelo sumidouro, e da capacidade de percolação do solo, já que este será o meio filtrante.
Observação: Estes valores constam na janela Propriedades, situada na guia Elementos - grupo Acessar, após selecionar o sumidouro.
Área útil de infiltração estimada
A área útil de infiltração estimada, ou área total necessária ao sumidouro, é calculada a partir da equação abaixo:
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn0bd796712731f373d59dc9ab13dab4df6b2400c2059226315b34de7dca6f142b73e1c71676fc52171515bb0e02c75317.png)
Em que,
- A: área de infiltração necessária, que considera as superfícies laterais e de fundo situadas no nível inferior ao tubo de distribuição do afluente, em m²;
- C: contribuição de esgoto, proveniente do tanque séptico, em Litro/pessoa.dia ou em Litro/unidade.dia;
- Tx: taxa máxima de aplicação diária, convertida da taxa de percolação, em m³/m².dia;
- 1/1000: conversão de unidade m³ para Litro.
Contribuição de esgoto
Para que a vazão do tanque séptico seja admitida no dimensionamento do sumidouro, cabe lançar o tanque séptico ou, caso já lançado, definir as suas propriedades de dimensionamento.
O artigo Como definir a habitação do tanque séptico e a vazão nas demais unidades de tratamento? apresenta o procedimento a ser realizado para que a contribuição de esgoto seja definida junto das unidades de tratamento.
Há casos onde existem sumidouros múltiplos recebendo as contribuições de esgoto e o programa permite dividir a parcela de contribuição em cada um, conforme apresenta o artigo Como lançar o sumidouro para disposição final dos efluentes no projeto sanitário?.
Taxa de aplicação diária
Para que a taxa máxima de aplicação diária seja admitida no dimensionamento do sumidouro, de acordo com a NBR 13969/1997, cabe converter a taxa de percolação, que corresponde à capacidade do despejo penetrar no solo ou informar ao programa qual a taxa de aplicação diária você recebeu do laudo de percolação realizado no terreno.
Observação: O cálculo da taxa de percolação é obtido do ensaio de infiltração do solo
A taxa de aplicação diária é convertida da taxa de percolação a partir de interpolação da Tabela A.1 disponibilizada pela Norma:
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn42d35a5675dcb0c3da1fae17f38711d4480f2756ca35bd0f3177af222fd74831efbc280f64e08f4018532bbd86d9b30c.png)
Por exemplo, para a taxa de percolação igual a 100 min/m, o programa localiza o intervalo em que este valor está contemplado na tabela acima.
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsnc2f2b1a9978c6c4c576a381345f138ee70dea2c9d59fc49ebfa5725c0757f64db2deccf0d7142d3b5614510818578645.png)
E realiza a interpolação com base nos valores do intervalo, de modo a determinar a taxa de aplicação diária.
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn48ffc5e0dc26fa3eabc40871277c2ed681b8c94154feefd133c922ace61903da61c3378c92eb5b8e1224a0267f19754f.png)
O preenchimento destas informações nas propriedades do sumidouro é apresentada no artigo Como lançar o sumidouro para disposição final dos efluentes no projeto sanitário?.
Área útil de infiltração
Em seguida, o resultado acima obtido é utilizado pelo programa como referência para designação das dimensões efetivas do sumidouro. Ou seja, a partir da área estimada, calcula-se a área útil de infiltração efetiva com a admissão das dimensões definidas para o sumidouro.
Observação: Após qualquer alteração das propriedades, para atualizar as informações de dimensionamento utilize o comando Processar.
A área útil de infiltração, ou área total efetiva do sumidouro, é calculada a partir da equação abaixo:
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsna4e31373503e9f56684eb9b0beabbb54bbbbe9300a0fad653a5471348c3238be797cb051698cb9608f401906518156e4.png)
Em que,
- A: área útil de infiltração efetiva do sumidouro, em m²;
- Al: área da superfície lateral, que considera a área vertical interna, abaixo da geratriz inferior da tubulação de lançamento do afluente, em m²;
- Af: área da superfície de fundo, em m².
Área lateral
A área lateral do sumidouro circular é calculada a partir da equação abaixo:
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn42d35a5675dcb0c3da1fae17f38711d4d2c979193b452a73b77090e7d1bea59fcb45ac8d172e01f1fbbc95186d822698.png)
Em que,
- D: diâmetro definido para o sumidouro;
- H: altura definida para o sumidouro.
Observação: A altura mínima admitida para o sumidouro depende da altura da camada de brita estabelecida para o fundo desta unidade de tratamento.
Área do fundo
A área do fundo do sumidouro circular é calculada a partir da equação abaixo:
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn6fbbc6589c0c56dce868c9872788a57fb08ad53646aa9cc3f1a7e9dc73b8885f009bdc5f7166144ceb8d10dfc5dd54c8.png)
Em que,
- D: diâmetro definido para o sumidouro.
Com este material, é possível compreender o dimensionamento do sumidouro para disposição final dos efluentes em seu projeto sanitário. Para gerar o relatório do dimensionamento, recomendamos a leitura do artigo Como gerar o relatório de dimensionamento de uma unidade de tratamento?.
