Lançando cortes das unidades de tratamento em planta baixa

O AltoQi Builder gera automaticamente os detalhes das unidades de tratamento, incluindo suas plantas baixas e cortes, a partir dos elementos inseridos no projeto. Assim, ao lançar no croqui sanitário unidades como tanque séptico (fossa), filtro anaeróbio, sumidouro, caixa de gordura, vala de filtração e vala de infiltração, o programa apresenta esses elementos no gerenciador, permitindo a inclusão e visualização dos respectivos detalhes na planta. Ainda, é possível editar os detalhes gerados, ajustando e personalizando a representação das unidades conforme as necessidades do projeto.

Neste artigo, você encontrará:

• Geração dos detalhes na planta

  • Como gerar a planta baixa das unidades de tratamento?
  • Como gerar os cortes das unidades de tratamento?

• Perguntas Frequentes
  • Como editar os detalhes gerados das unidades de tratamento?

Geração dos detalhes na planta

Como gerar a planta baixa das unidades de tratamento?

Para gerar a planta baixa das unidades de tratamento, siga os procedimentos descritos a seguir.

• Abra o croqui de lançamento sanitário do pavimento em que as unidades de tratamento foram lançadas;
• Acesse o Gerenciador, na guia Operações, Grupo Exibir;
• Localize as unidades de tratamento no Gerenciador;
• Clique com o botão direito do mouse sobre a unidade desejada e selecione o menu de contexto Gerar detalhe na planta;

• Selecione a opção de "Planta baixa";
• Clique no ponto onde deseja inserir no croqui;
• Pressione Esc para sair do comando. O detalhe em planta baixa será apresentado no croqui conforme ilustrado na imagem abaixo.

Como gerar os cortes das unidades de tratamento?

Para gerar o corte das unidades de tratamento, siga os procedimentos descritos a seguir.

• Abra o croqui de lançamento sanitário do pavimento em que as unidades de tratamento foram lançadas;
• Acesse o Gerenciador, na guia Operações, Grupo Exibir;
• Localize as unidades de tratamento no Gerenciador;
• Clique com o botão direito do mouse sobre a unidade desejada e selecione o menu de contexto Gerar detalhe na planta;


• Selecione a opção de "Corte 1";
• Clique no ponto onde deseja inserir o corte no croqui;

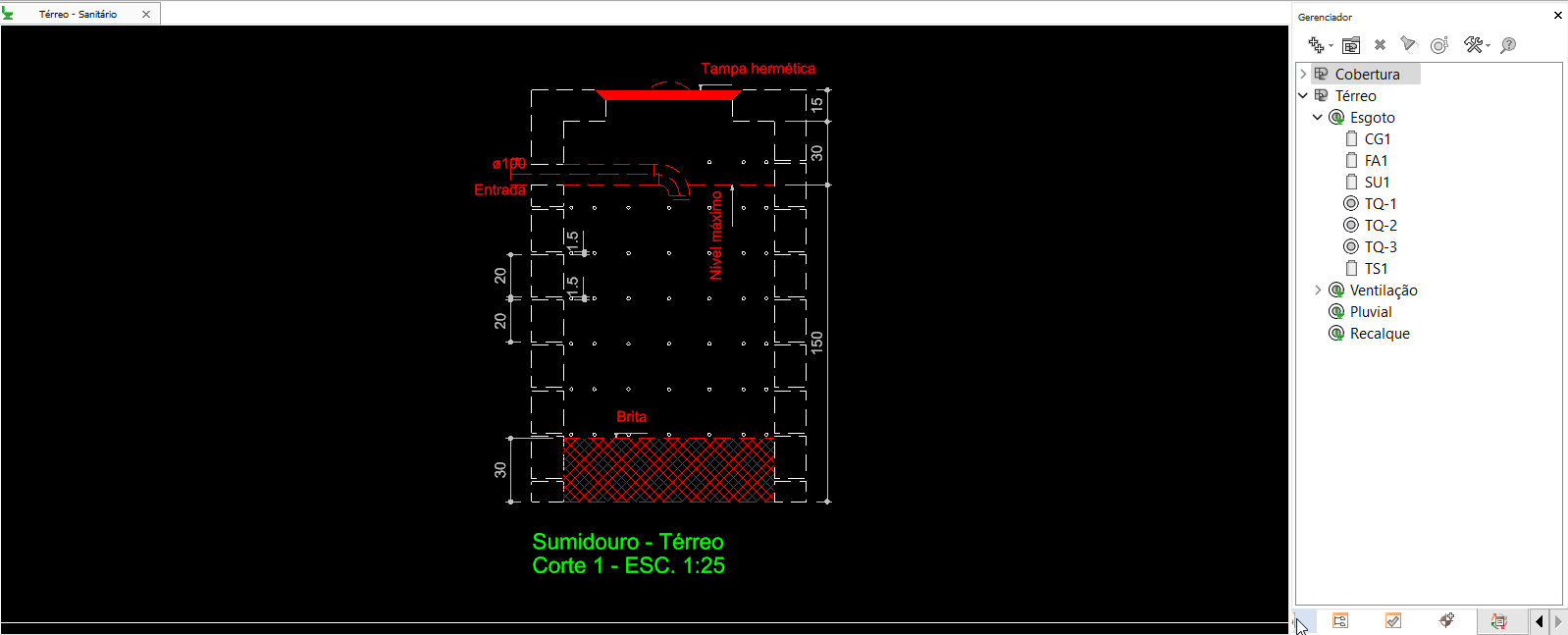

• Pressione Esc para sair do comando. O corte será apresentado em planta baixa conforme ilustrado na imagem abaixo.

Caso sejam efetuadas alterações no projeto após o lançamento dos detalhamentos das unidades de tratamento, os mesmos serão automaticamente atualizados, ficando de acordo com as novas configurações do projeto.

Perguntas Frequentes

Como edito os detalhes gerados das unidades de tratamento?

Após esse processo:

1. Clique com o botão direito do mouse sobre a unidade de tratamento na planta e selecione "Editar em prancha".

2. Na prancha aberta, selecione a unidade de tratamento e clique novamente com o botão direito.

3. Escolha a opção "Desagrupar" para liberar os elementos gráficos individuais.

Essa funcionalidade permite ajustar os elementos gráficos do corte, como representações, textos e detalhes específicos, conforme necessário para o projeto.

👉 Abaixo, você pode visualizar como realizar esse procedimento passo a passo.
