Cadastrando um esquema de ligação

Com a finalidade de organizar informações necessárias à passagem da fiação para diferentes tipos de pontos e suas ligações, o módulo Elétrico do AltoQi Builder possui um cadastro de esquemas de ligações.

Ao processar o projeto, o programa analisa a combinação de pontos lançados em planta (lâmpadas, interruptores, tomadas, etc.) e os esquemas dos circuitos definidos e busca no cadastro um esquema de ligação que satisfaça essas condições. Ao determinar o esquema de ligação que satisfaça a combinação de pontos lançados, o programa insere automaticamente a fiação cadastrada.

Abaixo podemos ver os esquemas de ligações cadastrados para Lâmpadas comandadas por interruptor simples e Lâmpadas comandadas por Interruptores paralelos.

Se o usuário desejar lançar uma combinação de pontos diferente das existentes no programa, torna-se necessário cadastrar um novo esquema de ligação. Para o cadastro de um novo esquema, é necessário definir a combinação dos pontos e a interligação elétrica entre os pontos do esquema.

• Para o cadastro de um novo esquema de ligação o usuário pode utilizar os Tipos de pontos e Tipos de ligações existentes no programa ou também pode cadastrar novos.
• A configuração “Tipos de ligações” raramente deverá ser alterada, pois já existem várias opções cadastradas que abrangem a maioria dos esquemas.

Cadastrando um Esquema de ligação

Como exemplo, realizaremos o cadastro de um esquema que será utilizado para o lançamento de uma tomada comandada por um interruptor bipolar.

Para cadastrar o novo esquema de ligação, deve-se:

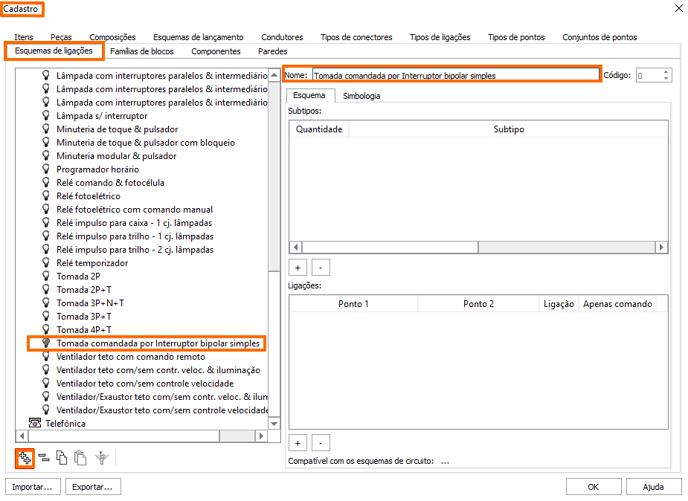

• Acessar o menu Arquivo – Cadastro;
• Selecionar a aba Esquemas de ligações;
• Clicar no comando Adicionar;
• Será criado um Esquema de ligação;
• Selecionar este esquema e, do lado direito, alterar o Nome para Tomada comandada por um interruptor bipolar;

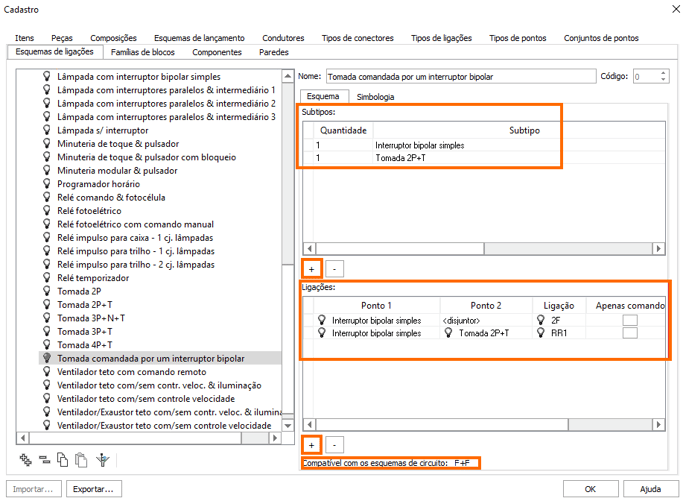

• No campo Subtipos, selecionar o botão + e definir:
  • Quantidade: 1
  • Subtipo: Interruptor bipolar simples
• Ainda no campo Subtipos, selecionar novamente o botão + e definir:
  • Quantidade: 1
  • Subtipo: Tomada 2P+T
• No campo Ligações, selecionar o botão + e definir:
  • Ponto 1: Interruptor bipolar simples
  • Ponto 2: <disjuntor>
  • Ligação: 2F
• Ainda no campo Ligações, selecionar novamente o botão + e definir:
  • Ponto 1: Tomada 2P+T
  • Ponto 2: Interruptor bipolar simples
  • Ligação: RR1
• Pressionar OK para finalizar o cadastro.

Lançando os pontos pertencentes ao esquema de ligação cadastrado

Para realizar o lançamento de uma combinação de pontos que seja compatível com o esquema de ligação cadastrado, deve-se realizar os procedimentos descritos a seguir.

1 - Lançamento da Tomada 2P+T

O primeiro procedimento que deve ser realizado é o lançamento da tomada, portanto:

• Acesse a guia Lançamento, grupo Rede e defina a Posição;

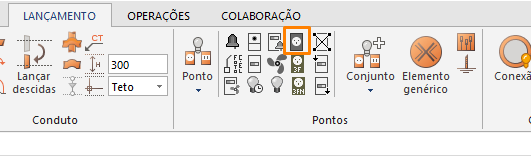

• Ainda na guia Lançamento, acesse o grupo Pontos, botão Tomada 2P+T;

• Defina o ponto de inserção;
• Na janela Peça, selecione a peça e a simbologia;
• Determine o Ponto diretor e pressione Enter para encerrar o comando;

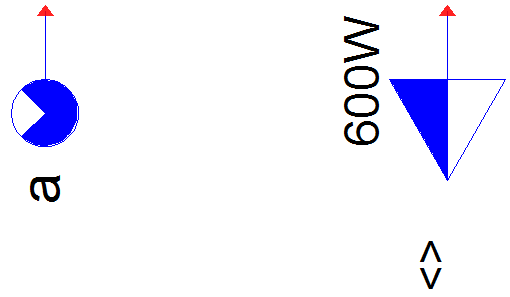

2 - Lançamento do interruptor bipolar simples

O próximo passo consiste em lançar o interruptor, portanto:

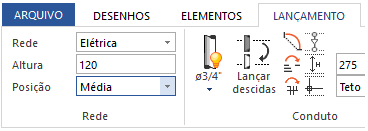

• Acesse a guia Lançamento, grupo Rede e defina a Posição - Média;

• Ainda na guia Lançamento, acesse o grupo Pontos, comando Ponto - Outros pontos de comando - Interruptor bipolar simples;
• Defina o ponto de inserção;

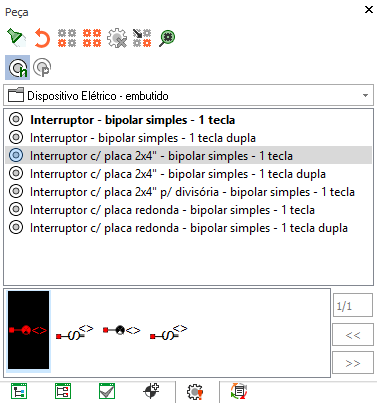

• Na janela Peça, selecione a peça e a simbologia;

• Determine o ponto diretor;
• Para definir o comando, clique na tomada que esse interruptor acionará com o cursor de mira e pressione Enter;

3 - Definição do circuito

Após  realizar o lançamento de todos os pontos, deve-se definir o circuito. Para isso, realize o seguinte procedimento:

• Acesse a guia Operações, grupo Exibir, comando Gerenciador;

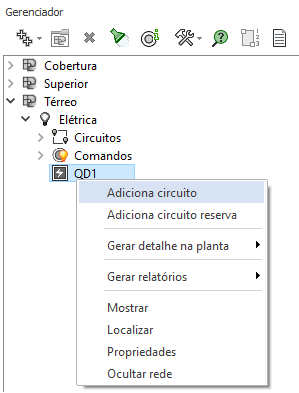

• Na janela Gerenciador selecione o QD, clique com o botão direito do mouse e selecione Adiciona circuito;

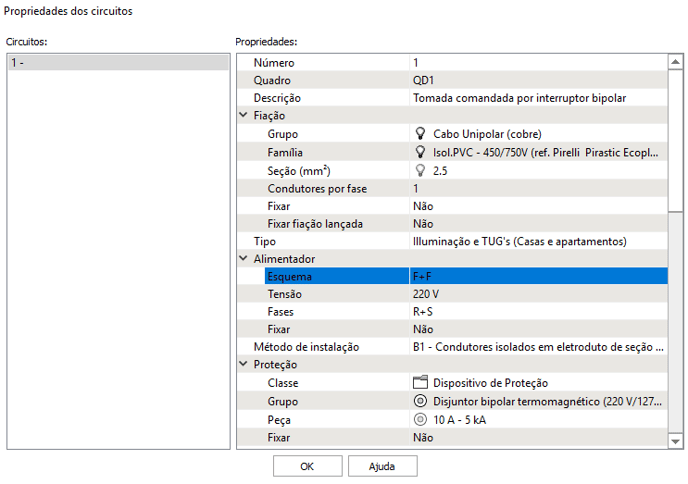

• No diálogo Propriedades dos circuitos determine as propriedades desejadas;
• Selecione o Esquema F+F;

• Clique em OK;

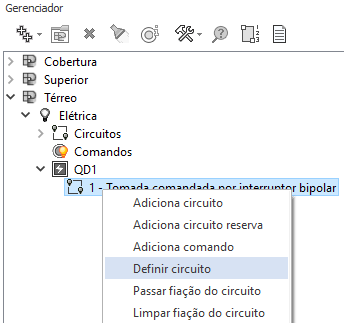

• Na janela Gerenciador, clique com o botão direito do mouse no circuito recém criado e selecione Definir Circuito;

• Selecione no croqui a tomada que pertencerá a esse circuito e pressione Enter;
• Responda Sim a pergunta "Existem pontos não selecionados no comando "x". Para aplicar o circuito nesses pontos, esse comando e seus pontos precisam ser movidos para o circuito "n". Deseja fazer isso?".

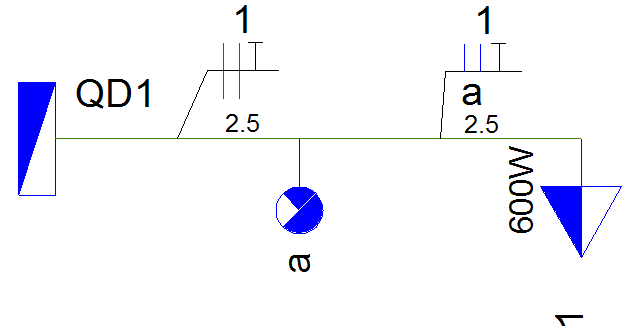

Após realizar estes procedimentos, a tomada e o interruptor estarão lançados. Para finalizar deve-se realizar a ligação dos condutos entre os pontos e Processar seu projeto.
