Neste artigo, vamos explorar as mais recentes novidades da nossa última release, destacando recursos que refletem o nosso compromisso contínuo em aprimorar e transformar a experiência dos nossos usuários.
Cada funcionalidade foi cuidadosamente desenvolvida com o propósito de facilitar e otimizar o seu trabalho, mantendo a inovação no centro de tudo o que fazemos. Mais do que melhorias técnicas, estas novidades reforçam nosso objetivo de conectar você a soluções que fazem a diferença no seu dia a dia, permitindo que continue a superar desafios com eficiência e confiança.
A atualização 2025-05 chegou cheia de novidades e é só uma continuação do que vem por aí! Essa release a continuidade de uma série de recursos que estão sendo preparados para 2025 nas soluções AltoQi!
Nosso time de Produto preparou uma apresentação especial com todas as novidades no nosso canal do YouTube!
Lançamento AltoQi 2025 - Descubra o futuro dos seus projetos 👷🚀
Ressaltamos que os recursos desta atualização podem ser exclusivos para licenças assinatura! Para conferir, acesse a Ajuda do programa, indicada ao final deste artigo.
Kits de Instalações
Chega ao Builder um recurso alinhado com as inovações do mercado! Os Kits são conjuntos de elementos com dimensões e composições específicas que são usados repetidamente em diferentes projetos, mantendo sempre o mesmo padrão.
No programa é possível criar kits que ficam registrados no cadastro de peças do Builder, prontos para serem inseridos no projeto sempre que necessário.
Essa novidade foi pensada para facilitar o dia a dia de quem trabalha com projetos modulares ou repetitivos. Ao invés de recriar do zero cada componente, você ganha tempo reutilizando kits padronizados, com medidas previamente conferidas. Isso garante não só mais produtividade, como também mais consistência e precisão na fabricação e instalação, evitando erros e retrabalho na obra.

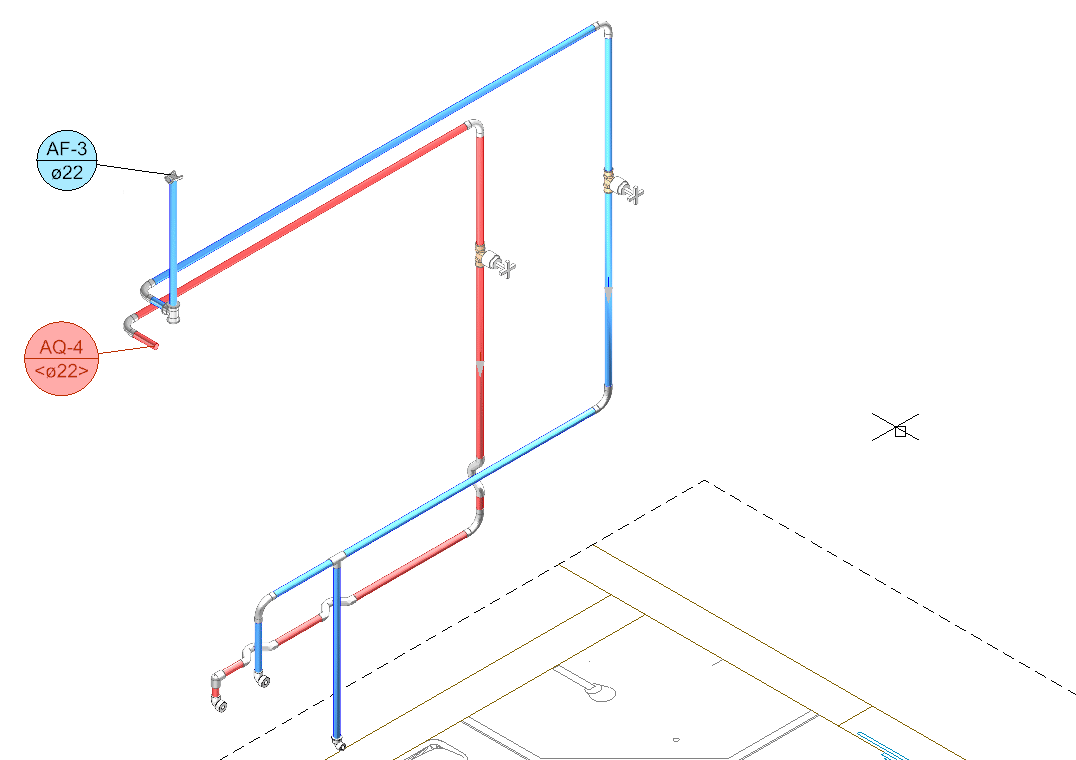

Inserção de kit de aquecedor de passagem
Os kits podem ser criados a partir de qualquer elemento já lançado no projeto!
Observação: Os Kits de Instalações devem ser criados pelos projetistas. No cadastro padrão, foram inseridos alguns kits para exemplificação das possibilidades com a nova ferramenta.
Importante: É permitido selecionar apenas Kits da disciplina corrente para inserir no projeto. O comando ainda não está disponível na rede isolada de Fiação nem na rede de Climatização.
Gerador de energia
Agora você pode modelar e dimensionar geradores de energia e quadros de transferência diretamente no Builder, de forma totalmente integrada ao seu projeto elétrico!
Dimensionamento do gerador
Em projetos elétricos de edificações, especialmente em grandes construções ou residências de alto padrão, o uso de geradores é cada vez mais comum. Com essa nova funcionalidade, você centraliza tudo no Builder: desde o dimensionamento do gerador, ligações do quadro de transferência, até a representação nas pranchas técnicas.
Quadro de transferência
Desfazer e refazer no ambiente 3D
Desfazendo alteração de propriedade
Diagrama unifilar editável fotovoltaico
O diagrama unifilar editável do Builder agora está ainda mais completo: com a adição dos elementos fotovoltaicos, você pode representar todo o sistema de geração solar diretamente no diagrama, de forma integrada e personalizada e editá-lo com todos as ferramentas já disponíveis.
Editando diagrama fotovoltaico
Essa novidade fecha o ciclo iniciado na última atualização, que trouxe o novo diagrama unifilar com edição e manipulação de elementos do projeto elétrico.
Nova norma para projetos Sanitários - NBR 17076
As normas anteriores utilizadas no dimensionamento de unidades de tratamento foram canceladas, e agora, os projetos precisam seguir a nova norma de 2024 (NBR 17076) para sistemas de esgoto sanitário. No Builder essa atualização é muito fácil!
A nova norma já está disponível como opção nas propriedades da edificação e ao defini-la o programa adaptará os cálculos conforme a nova regulamentação e fará as modificações necessárias nas suas unidades de tratamento.
Definir representação do detalhamento ao exportar DWG
Agora o AltoQi Builder oferece configurações de exportação para DWG, permitindo que você escolha como cada tipo de detalhamento será convertido no momento da exportação.
Por exemplo, é possível montar sua prancha no Builder com detalhamentos em “Vista 3D”, ideais para apresentação e entendimento visual, e ao exportar para DWG como entrega, convertê-los automaticamente para o formato "Unifilar", mais apropriado para medições durante a execução.
A configuração fica no menu Arquivo > Configurações > Preferências > Ferramentas > Exportação DWG/DXF.
Resumo da Edificação
O Builder agora conta com um novo comando que permite gerar automaticamente um relatório com o resumo da edificação. Com ele, você visualiza rapidamente informações essenciais como o número de pavimentos e a área lançada em cada um deles, além de verificar se o projeto está dentro dos limites totais permitidos pela sua aplicação do AltoQi Builder.
Ajuste na vazão das calhas
Janela de propriedades e peças na Vista 3D
A partir de agora, é possível utilizar as janelas de Propriedades e Peças diretamente na Vista 3D de detalhes e croquis, oferecendo mais agilidade e praticidade no processo de edição. Em projetos grandes, tornou-se cada vez mais comum recorrer às vistas 3D para fazer ajustes pontuais em áreas específicas do modelo.
Ajustes Gerais: Ajuste de resolução do detalhe com "Vista 3D"
A geração de imagens em “Vista 3D” foi aprimorada para garantir alta resolução em detalhes com proporções muito distintas entre os eixos X, Y e Z, assegurando mais precisão e nitidez para o seu detalhamento.
- Mensagem: O lançamento foi efetuado fora dos limites visíveis da vista 3D.
- Foram estabelecidas avisos de lançamento no 3D que respeitam as limitações da vista 3D, de área visível do detalhe e redes ocultas, prevenindo inconsistências ao inserir elementos que não estejam efetivamente visíveis no modelo tridimensional.
Representação de condutos pelo diâmetro nominal
- Os condutos são representados agora a partir o diâmetro nominal definido na propriedade "Indicação (Planta)" do cadastro de peças. Antes, os detalhamentos em planta e corte das unidades de tratamento traziam o diâmetro interno dos condutos, o que gerava confusão, pois o mais comum é trabalhar com medidas nominais.
Melhoria ao alterar níveis e alturas dos pavimentos
- Agora deixa de ser obrigatório o salvamento do arquivo a cada alteração de nível ou altura dos pavimentos. Com isso espera-se uma maior facilidade e rapidez para se fazer operações como essa em projetos com muitos pavimentos.
Ajuste no critério de corte do conduto com simbologia realista
- O ajuste aprimora a conexão entre condutos abertos e suas simbologias de conexões abertas, corrigindo o critério de embutimento “simbologia”, que antes levava o conduto até a origem da peça e resultava em representações incorretas para esse tipo de simbologia.
Ajuste na regra de simbologia “No plano formado pelos condutos”
- A regra de posicionamento da simbologia 3D “No plano formado pelos condutos” foi aprimorada com uma etapa extra que alinha a abertura da conexão à direção das aberturas dos condutos conectados, garantindo posicionamento correto em elementos com aberturas, como eletrocalhas.
Kits de instalações:
-
Foram cadastrados alguns kits de instalações:
-
Hidráulico
-
Vaso sanitário + válvula de descarga
-
Mictório + válvula de descarga
-
Chuveiro com registros horizontais
-
Chuveiro com registros verticais
-
Chuveiro c/ registro monocomando
-
Desvio de viga
-
-
Sanitário
-
Ralo expert
-
Máquina de lavar roupa expert
-
Pia de cozinha expert
-
Pia de cozinha expert ventilada e com desvio da viga
-
-
Fiação
-
Interruptor simples (1 tecla) médio + Tomada (2P + T) baixa
-
Tomada (2P+T) média + Tomada (2P+T) baixa
-
Tomadas parede - Cozinha
-
Tomadas parede - Cabeceira cama
-
-
Observação: Os Kits de Instalações devem ser criados pelos projetistas. No cadastro padrão, foram inseridos alguns Kits para exemplificação das possibilidades com a nova ferramenta.
-
Geradores de energia
-
Foram cadastradas peças de geradores de energia:
-
Geradores a diesel: Peças de 14 kVA a 800kVA;
-
Geradores a gasolina: Peças de 2,5kVA a 13kVA.
-
-
-
Quadros e dispositivos de transferência
-
Criados quadros de transferência automático monofásico e trifásicos de diversos tamanhos;
-
Além disso, também foi cadastrada a nova classe de dispositivos de transferência:
-
Chave de transferência automática;
-
Chave de transferência manual;
-
-
Também foram adicionadas novas peças para o grupo de Contatores que atendem as cargas dos geradores.
-
- Registros de pressão com CPVC
-
Criadas novas simbologias 3D para as peças do grupo Registros de pressão com CPVC.
-
- Purificadores de água
-
Foram criados os grupos "Purificador de água com joelho 90º" e "Purificador de água com Te de 90º" com suas respectivas peças.
-
- Bases de apoio de madeira
-
Na classe "Biblioteca BIM - Arquitetura", foi criado um novo grupo de peças para bases de apoio de madeira, que servem para apoiar bombas, pressurizadores, reservatórios e tanques nos projetos Hidráulicos. Estas peças possuem a aplicação "Elemento genérico".
-
- Acesse o botão Ajuda
na barra de acesso rápido do AltoQi Builder; - Selecione a opção Conteúdo, que será redirecionado para a página de ajuda do programa;
- Busque pelo menu lateral por Atualizações.
Veja mais detalhes no artigo: Como acessar a Ajuda, os Tutoriais e Guias rápidos do AltoQi Builder?;
Se você é cliente assinatura e ainda não atualizou seu programa, recomendamos realizar o download do instalador diretamente pela Área do Cliente. Dessa forma, garantimos que você terá acesso ao instalador compatível com a sua licença.
Para concluir, se você ainda não utiliza nossas soluções, mas assim como nossos clientes deseja transformar sua experiência e otimizar seus processos com essa incrível ferramenta, convidamos você a entrar em contato com nosso time de consultores. Visite a página Fale Conosco em nosso site e descubra como podemos ajudá-lo a alcançar novos patamares de eficiência e inovação. Estamos prontos para atender suas necessidades e apoiar o crescimento do seu negócio!
