      Como exportar os arquivos do AltoQi Builder?

      Após finalizar o lançamento do projeto pode ser necessário enviar os arquivos para o cliente, imprimir o projeto ou enviar para uma empresa de plotagem.

      Para realizar estes procedimentos é possível imprimir o projeto (diretamente na impressora ou em PDF) ou exportar um DWG/DXF.



      O segundo artigo desta série indicará como proceder para realizar a exportação dos arquivos do projeto. O AltoQi Builder disponibiliza dois caminhos diferentes:

      • através do menu Arquivo, que permite a exportação individual de cada desenho;
      • através do menu de contexto na janela Arquivos, que além da exportação individual de um arquivo permite a exportação em lote (vários arquivos de uma vez).

      A seguir demostraremos como utilizar estes comandos.

      Utilizando o menu Arquivo

      Para exportar um desenho realize o seguinte procedimento:

      • Abra o croqui ou o desenho desejado;
      • Acesse o menu Arquivo - Exportar - Exportar DWG;
      • No diálogo Exportar arquivo informe o nome do arquivo, a pasta onde ele será salvo e o tipo do arquivo;
      • Clique em OK.


      Este comando é aplicável somente ao desenho aberto, portanto, para exportar outros arquivos deve-se alternar a janela de CAD corrente e executar novamente o comando.

      Utilizando o menu de contexto na janela Pranchas

      Para os projetos que possuem um grande número de desenhos para serem exportados, a exportação individual de cada um através do menu Arquivo pode ser trabalhosa e demorada. Nestes casos, a exportação em lote (vários arquivos de uma única vez) torna-se interessante. Para realizar este procedimento:

      • Abra o projeto que possui os arquivos que deverão ser exportados;
      • Acesse a guia Elementos, grupo Acessar, comando Gerenciador de pranchas;


      Este recurso somente pode ser utilizado para a exportação de pranchas e arquivos disponíveis na janela Pranchas. Não é possível exportar diretamente os croquis de projeto.


      • Na janela Pranchas clique com o botão direito do mouse sobre a pasta desejada e selecione Exportar;

      Observação: Este comando pode ser utilizado para exportar um desenho individualmente. Para isso basta clicar com o botão direito do mouse sobre o arquivo desejado.




      • No diálogo Exportar selecione o Formato e o Destino;
        • No grupo Arquivos é mostrada a lista de arquivos a serem exportados. Pode ser selecionado somente um arquivo ou uma faixa de arquivos através das teclas <SHIFT> (seleção de um conjunto de arquivos em sequência) ou <CTRL> (seleção de um conjunto de arquivos que não estejam em sequência);
        • No grupo Destino é definido o formato do arquivo a ser exportado e o seu destino. Clique sobre o botão "..." caso queira selecionar qualquer outra pasta presente no seu computador.
        • Para que o usuário tenha um controle maior sobre o desenho no qual se está trabalhando é possível definir um Status para o arquivo. Ao habilitar a opção Marcar como entregue o status do arquivo será alterado para "Entregue" ao ser pressionado o botão "OK".
        • A opção Máscara de revisão, estando marcada, acrescentará o prefixo e a numeração da revisão corrente ao nome do arquivo, conforme configurado no menu Arquivo, Configurações, Desenho, Revisões.

      • Clique em OK;

      Desta maneira, os arquivos DWG/DXF serão criados e adicionados a sua respectiva pasta (de acordo com o destino selecionado).


      Caso as cotas fiquem desconfiguradas na importação em outros softwares, verifique o procedimento do artigo Como corrigir as cotas do DWG importado no AutoCAD?.

      Observação: Ao exportar utilizando as configurações de exibição Vista 3D ou Vista 3D com modelo externo, o programa gera, além do arquivo DWG/DXF, uma imagem no formato .png.

      Essa imagem deve permanecer no mesmo diretório (mesma pasta) em que o arquivo DWG ou DXF foi salvo, para que a referência da imagem seja mantida dentro do arquivo.

      Isso ocorre porque o formato DWG possui limitação tecnológica: ele não permite o embutimento direto de imagens, apenas o vínculo externo.

      Dessa forma, as imagens precisam permanecer referenciadas e no mesmo local de salvamento que os DWGs e DXFs para que a visualização seja apresentada corretamente ao abrir ou transportar os arquivos criados.

      Exportação de DWG com ou sem imagem (Vista 3D)

      Ao exportar arquivos no formato DWG, é importante considerar a forma de representação escolhida.
       Quando utilizada a representação Vista 3D, a exportação sempre gera a imagem associada, independentemente de haver ou não modelo externo vinculado. Esse é o comportamento padrão do recurso.
       Caso seja necessário exportar o DWG sem a imagem, deve-se optar por outro formato de visualização, como Bifilar Realista ou Unifilar.
       Dessa forma, a escolha da representação no momento da exportação determina se o arquivo final incluirá ou não a imagem.
      Para alterar o detalhamento de uma vista 3D para o modo bifilar realista no AltoQi Builder, siga estes passos:
      1. Abra o programa AltoQi Builder.

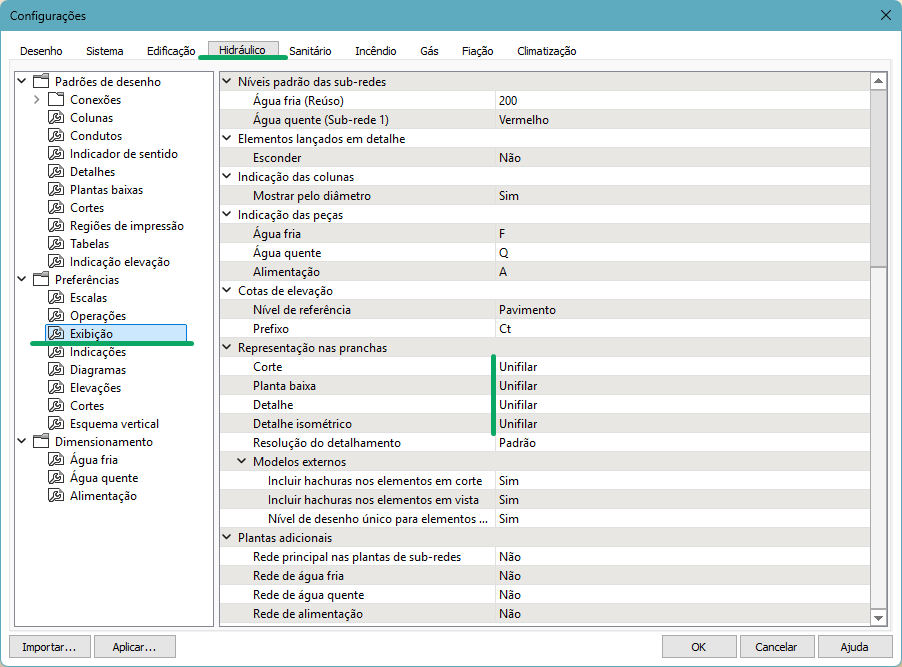

      2. Vá até o menu Arquivo > Configurações.
      3. Na janela que abrir selecione a disciplina que deseja alterar.
      4. Em Preferências > Exibição, localize a opção "Representação nas pranchas".
      5. Altere as configurações de exibição que estiverem como "Vista 3D", por exemplo, para "Bifilar Realista", dessa forma, não haverá geração de imagens.

      Realizando os procedimentos descritos neste artigo é possível exportar os arquivos de projeto.
