No módulo Elétrico do AltoQi Builder, o dimensionamento dos quadros (distribuição, medição e com transformador) é realizado através da corrente demandada.
Com a finalidade de dimensionar o ramal de entrada de energia de Edifícios residenciais de uso coletivo, quando for selecionada a aplicação Edificação de uso coletivo no alimentador predial, a demanda do quadro de medição será calculada de acordo com o critério especifico desenvolvido pelo Codi – Comitê de Distribuição de Energia Elétrica para esse tipo de cálculo, (RTD) N° 027 de 08.03.90 que é adotado por várias concessionárias com pequenas diferenciações.
Algumas concessionárias são: CELESC – Centrais Elétricas de Santa Catarina, COPEL – Companhia Paranaense de Energia, CEMIG – Companhia Energética de Minas Gerais e a ELETROPAULO – Eletricidade de São Paulo S/A.
Demanda total do edifício
A Demanda total será representada pela seguinte equação:
DT = (FMaptos x Daptos) + (FMcondom x Dcondom) + (FMesp x E)
Onde:
-
DT = Demanda Total do Edifício;
- FMaptos = Fator de majoração para a demanda dos apartamento;
-
Daptos = Demanda correspondente aos apartamentos;
- FMcondom = Fator de majoração para a demanda do condomínio;
-
Dcondom = Demanda correspondente ao condomínio;
- FMesp = Fator de majoração para a demanda das cargas especiais;
-
E = Demanda das cargas especiais (uso específico) aplicando-se o fator de demanda de 100%;
Demanda dos apartamentos
A demanda correspondente aos apartamentos é feita pelo produto do Fator para diversificação de carga em função do número de apartamentos (ver tabela 1), pelo valor da demanda do apartamento em função da área (ver tabela 2), conforme a seguinte equação:
Daptos = F1 x F2
Onde:
-
F1: Fator de diversidade, obtido da Tabela 1;
-
F2: Demanda, em função da área, obtida da Tabela 2;
Observações:
- Os valores de área constantes da Tabela 2 são referentes à área útil do apartamento, não devendo ser consideradas as áreas de garagem e outras áreas comuns dos Edifícios.
- Para Edifícios que tenham apartamentos com áreas diferentes, será adotado um valor de área calculado pela média ponderada das áreas dos apartamentos do prédio.
Tabela 1 - Fatores para Diversificação de carga em função do número de apartamentos
Demanda do Condomínio (Residencial)
A demanda do condomínio corresponde à soma das demandas das cargas de iluminação, tomadas e de motores instalados nas áreas do respectivo condomínio. Aplicam-se os seguintes critérios:
-
Demanda referente a iluminação das áreas comuns (áreas do condomínio): aplicando os seguintes fatores de demanda - 100% para os primeiros 10 kW e 25% para as cargas acima de 10 kW.
-
Demanda referente às tomadas de corrente das áreas comuns (áreas do condomínio): aplicando o seguinte fator de demanda - 20% da carga total.
-
Demanda referente aos motores elétricos e outros tipos de carga: deverão ser consideradas as quantidades de um mesmo tipo de motor para o cálculo de seu fator de demanda. Ao lançar motores com aplicações distintas, deve-se procurar estabelecer o Tipo de circuito dos motores em grupos de utilização também distintos. Isso é necessário para que o programa não calcule o fator de demanda considerando que todos os motores serão utilizados para a mesma aplicação, diminuindo em muito o valor da potência presumida demandada.
Tabela 3 - Fatores de demanda referentes aos motores elétricos monofásicos e trifásicos
Para o cálculo da demanda do condomínio utiliza-se a seguinte equação:
Dcondom = I1 + 0,25 x I2 + 0,20 x T + M
Onde:
-
Dcondom: Demanda correspondente ao condomínio (áreas comuns);
-
I1: Parcela da carga de iluminação do condomínio até 10 kW;
-
I2: Parcela da carga de iluminação do condomínio acima de 10 kW;
-
T: Carga total de tomadas do condomínio;
-
M: Demanda total de motores do condomínio.
Demanda de cargas especiais
A demanda correspondente as cargas especiais será 100%.
Observação: É importante lembrar que ao selecionarmos a Aplicação - Especial para um quadro de distribuição a demanda será calculada de acordo com os Tipos de carga configurados nos circuitos terminais. Portanto, para que o programa calcule adequadamente, conforme descrito anteriormente, deverá ser escolhido o tipo de carga Uso Específico para circuitos todos os circuitos.
Fator de majoração
Visando suprir futuros aumentos de carga provenientes do crescimento vegetativo da carga e de aparelhos não projetados, a demanda total calculada deve ser multiplicada por um fator de majoração.
Os valores padrões a serem adotados são:
- FMaptos = Fator de majoração para a demanda dos apartamento = 1.2
- FMcondom = Fator de majoração para a demanda do condomínio = 1.2
- FMesp = Fator de majoração para a demanda das cargas especiais = 1
Estes valores são definidos nas propriedades do Alimentador predial, acessadas através da janela Gerenciador.
Nos projetos que possuírem mais de um Quadro de Medição, é possível definir um fator de majoração, para os apartamentos, diferente em cada QM.

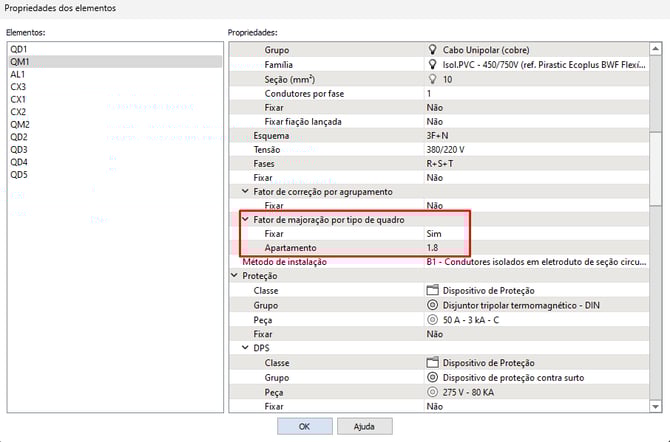

- Quando a opção "Fator de majoração por tipo de quadro - Fixar" estiver como "Sim", será possível inserir o valor do fator de majoração que será aplicado no cálculo da demanda deste QM. Nesse caso a Demanda calculada pelo critério do CODI desse quadro será ajustada especificamente pelo valor de majoração inserido e não mais pelo valor definido nas configurações do quadro AL.
- Quando a opção "Fator de majoração por tipo de quadro - Fixar" estiver como "Não", utiliza-se o Fator de majoração definido no quadro AL.
Realizando a verificação descrita neste artigo é possível identificar como é aplicada a demanda quando utilizado a aplicação Edificação de uso coletivo no alimentador predial.
