🆕 Modelagem e Análise Estrutural do Núcleo Rígido (NR) no AltoQi Eberick

Em edifícios mais altos e esbeltos, é comum recorrer ao Núcleo Rígido para assegurar a estabilidade e a rigidez estrutural lateral, mantendo os deslocamentos e acelerações horizontais dentro dos limites estabelecidos pelas normas.

O AltoQi Eberick permite a modelagem estrutural por meio de Núcleo Rígido (NR) com análise estrutural a partir do Método dos Elementos Finitos (MEF), técnica que aprimora a precisão e a flexibilidade da análise estrutural. Esse recurso permite o desenvolvimento e avaliação de modelos com maior eficiência e detalhamento.

Modelagem do Núcleo Rígido

Para lançar o núcleo rígido,

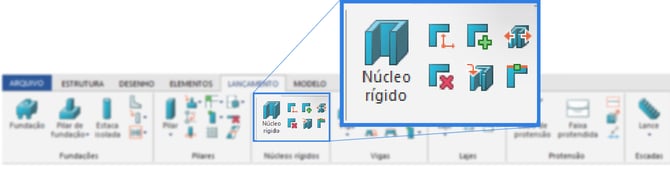

• Acesse a guia Lançamento, grupo Núcleo rígidos, selecione o botão Núcleo rígido.

• Defina os parâmetros iniciais do núcleo rígido, como Nome, Ambiente, e Elevação.

• Clique em OK.

O lançamento da geometria do núcleo rígido é feito através da definição de lâminas retangulares individualmente, com determinadas espessuras.

• Perceba que a barra de comando solicitará a definição dos nós das lâminas do núcleo rígido. Defina a posição dos nós das lâminas do núcleo rígido.

Comandos que apoiam o lançamento de lâminas

Comando Reposicionar Nó de Lâmina

Objetivo: Alterar a geometria de núcleos rígidos lançados ajustando as posições dos nós das lâminas.

Este comando permite modificar a configuração geométrica de um núcleo rígido. Veja como utilizá-lo:

1. Seleção do Nó: O programa solicitará a seleção de um nó de uma lâmina pertencente a um núcleo rígido já lançado no croqui.

2. Definição da Nova Posição: Após selecionar o nó, será solicitada a nova posição para ele.

   • Assim que a nova posição for informada, o programa verifica se o contorno resultante do núcleo rígido permanece válido.
     • Se válido, o nó será reposicionado, e a geometria do núcleo rígido será atualizada automaticamente.
     • Se inválido, uma mensagem será exibida indicando o problema, e será solicitada uma nova posição para o nó.

3. Encerramento do Comando: O programa continuará solicitando a seleção de outros nós até que você pressione <Enter> ou <ESC> para finalizar o comando.

Esse comando é ideal para ajustes finos na geometria de núcleos rígidos, garantindo flexibilidade no posicionamento dos elementos enquanto mantém a integridade estrutural do modelo.

Comando Adicionar Lâmina

Objetivo: Alterar a geometria de núcleos rígidos já lançados adicionando novas lâminas. Este comando permite expandir a configuração de um núcleo rígido por meio da inclusão de novas lâminas. Confira as etapas:

1. Seleção do Nó Inicial: O programa solicitará a seleção de um nó pertencente a um núcleo rígido já lançado no croqui.

2. Definição do Nó Final: Após selecionar o nó inicial, será solicitado o posicionamento do nó final da nova lâmina.

3. Definição da Espessura: Em seguida, informe a espessura da lâmina a ser adicionada.

4. Validação: Assim que a posição e a espessura da lâmina forem definidas, o programa verificará se o novo contorno do núcleo rígido permanece válido para efetivar a adição.

   • Regras de validação:
     • Não é permitido criar lâminas sobrepostas.
     • Não podem existir lâminas colineares com espessuras diferentes.

Caso o contorno seja válido, a nova lâmina será adicionada.

Esse comando facilita a modificação de núcleos rígidos, garantindo que as alterações respeitem as condições geométricas e estruturais adequada.

Comando Remover Lâmina

Objetivo: Alterar a geometria de núcleos rígidos já definidos, removendo lâminas específicas.

Este comando permite ajustar a configuração de núcleos rígidos no croqui. Veja como utilizá-lo:

1. Seleção da Lâmina: Escolha uma lâmina pertencente a um núcleo rígido já lançado no croqui.

2. Verificação e Remoção: Após a seleção, o programa verifica se a lâmina pode ser removida e, caso possível, executa a operação.

   • Restrições:
     • Não é possível remover lâminas de núcleos rígidos que possuem apenas uma lâmina.
     • Apenas lâminas de extremidade podem ser removidas, ou seja, aquelas conectadas a outro elemento em apenas um dos nós.
     • Caso uma lâmina inválida seja selecionada, o programa exibirá a mensagem:
       "Não é possível remover a lâmina selecionada. Somente é permitida a remoção de lâminas de extremidade de núcleos rígidos com mais de uma lâmina."
3. Encerramento do Comando: O programa continuará solicitando a seleção de novas lâminas até que o usuário pressione as teclas <Enter> ou <ESC> para encerrar o comando.

Esse recurso permite ajustar a geometria do núcleo rígido de forma prática, garantindo que apenas operações válidas sejam realizadas.

Como converter elemento Pilar em Núcleo Rígido?

Comando Converter Pilar em Núcleo Rígido

Objetivo: Converter um pilar ou pilar de fundação em núcleo rígido.
 Para utilizar este comando, siga os passos abaixo:

1. Seleção do Pilar: Selecione um pilar convencional no croqui.

2. Diálogo "Aplicar para": Após a seleção do pilar, será exibida uma janela onde você poderá escolher os pavimentos nos quais deseja realizar a conversão para núcleo rígido.

   • Somente serão listados os pavimentos em que o pilar convencional selecionado esteja presente.
   • Utilize as teclas <Shift> e <Ctrl> para selecionar múltiplos pavimentos, caso necessário.

3. Aplicação: Ao pressionar OK, o comando será finalizado e a conversão para núcleo rígido será aplicada nos pavimentos selecionados.

Restrições:

• A conversão só será permitida para pilares que não possuam seção circular ou retangular vazada.
• Apenas elementos válidos estarão disponíveis para seleção. Não serão considerados válidos:
  • Pilares pré-moldados, genéricos ou metálicos.
  • Estacas isoladas ou fundações sem pilar de arranque.

Esse comando garante a aplicação correta do núcleo rígido, respeitando as condições estruturais dos elementos selecionados.

Como mover a posição do núcleo rígido?

Comando Reposicionar Núcleo Rígido

Objetivo: Alterar a posição de núcleos rígidos lançados utilizando um ponto de referência, sem mover os elementos conectados a eles.Este comando permite reposicionar núcleos rígidos de forma precisa e controlada, através das etapas a seguir.

1. Seleção do Núcleo Rígido: O programa solicita que você selecione o núcleo rígido que deseja mover no croqui.

2. Definição do Ponto de Referência: Após selecionar o núcleo rígido, é necessário informar o ponto de referência para o reposicionamento. Você pode escolher entre dois procedimentos:

   • Selecionar um vértice: Clique em um dos vértices do núcleo rígido para usá-lo como ponto de referência.
   • Definir o centro geométrico: Pressione <Enter> para utilizar o centro geométrico do núcleo rígido como ponto de referência.

3. Definição da Posição de Destino: Em seguida, o programa solicitará que você indique o ponto de destino, ou seja, o local para onde o núcleo rígido será movido. O ponto de referência definido anteriormente será reposicionado no local indicado.

4. Validação da Nova Posição: Após definir a nova posição, o programa verifica se ela é válida:

   • Se for válida, o núcleo rígido será reposicionado com sucesso.
   • Se for inválida, uma mensagem será exibida indicando o motivo, e o comando retornará ao início para que você possa selecionar outro núcleo rígido.

5. Encerramento do Comando: O programa continuará permitindo o reposicionamento de novos núcleos rígidos até que você pressione <Enter> ou <ESC> para encerrar o comando.

Esse comando é ideal para ajustar a localização de núcleos rígidos sem afetar os elementos estruturais conectados, garantindo precisão e flexibilidade no modelo.

É possível utilizar uma das faces ou eixo das lâminas como referência para a alteração das espessuras?

Comando Fixar Seção das Lâminas

Objetivo: Designar uma das faces ou o eixo das lâminas de um núcleo rígido como linha de referência para a edição das espessuras.

Este comando permite definir a linha de referência para ajustes precisos das lâminas de um núcleo rígido. As etapas para utilização desse comando são apresentadas abaixo.

1. Seleção do Núcleo Rígido: O programa solicitará que você selecione o núcleo rígido cujas faces ou eixos serão fixados.

2. Escolha da Linha de Referência: Após a seleção do núcleo rígido, será solicitado que você informe a linha de referência desejada. Cada lâmina pode ter uma linha fixa, que pode ser:

   • Uma das faces da lâmina.
   • O eixo central da lâmina (linha padrão).

3. Finalização: Continue selecionando as faces ou eixos das lâminas até pressionar:

   • <Enter>: Para marcar as faces ou eixos selecionados como fixos.
   • <ESC>: Para retornar à seleção do núcleo rígido.

4. Comportamento e Regras:

   • A linha fixa será utilizada como referência para alterações na espessura das lâminas.
   • Lâminas colineares devem obrigatoriamente compartilhar a mesma face fixa.

5. Visualização das Faces Fixas: Para facilitar a visualização, é possível habilitar a exibição das faces fixadas no croqui por meio da opção 'Faces fixas', localizada em Configuração > Entrada gráfica > Pilares.

Esse comando é essencial para ajustar com precisão as dimensões das lâminas de um núcleo rígido, garantindo consistência e alinhamento no modelo estrutural.

Análise Estrutural do Núcleo Rígido

Definida a posição do núcleo rígido, copie o elemento para os demais pavimentos e processe a estrutura.

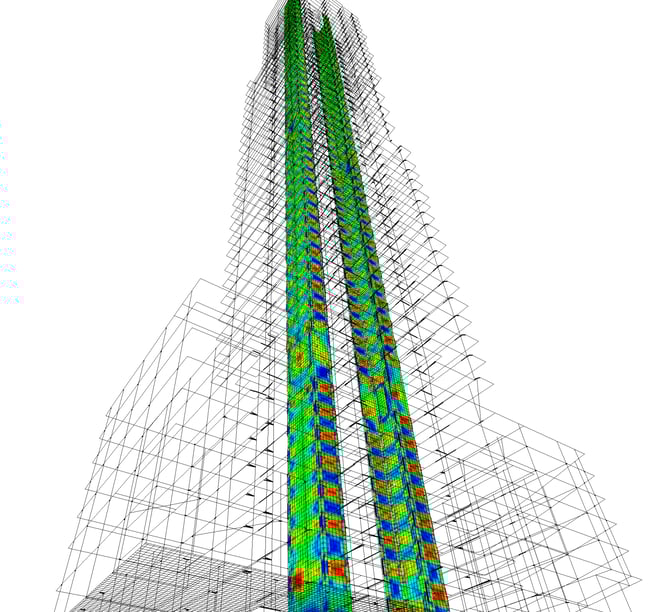

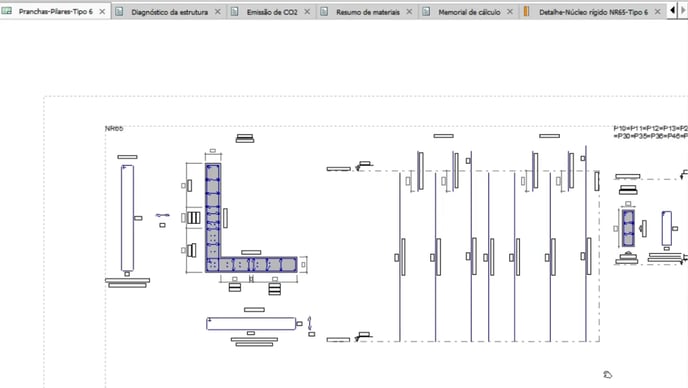

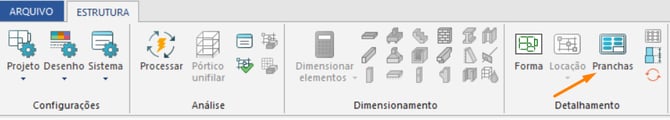

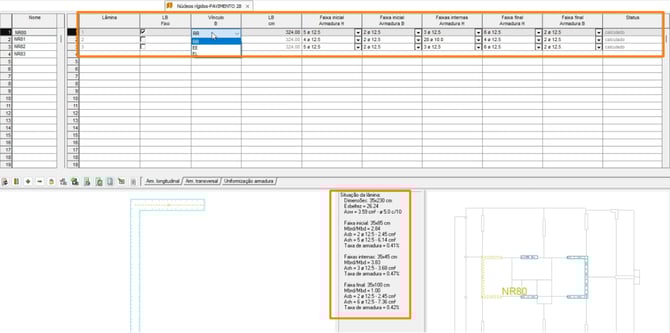

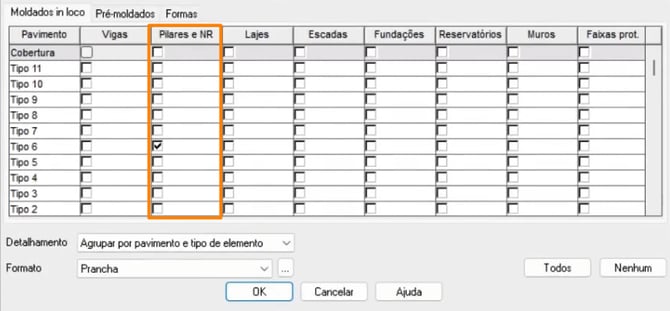

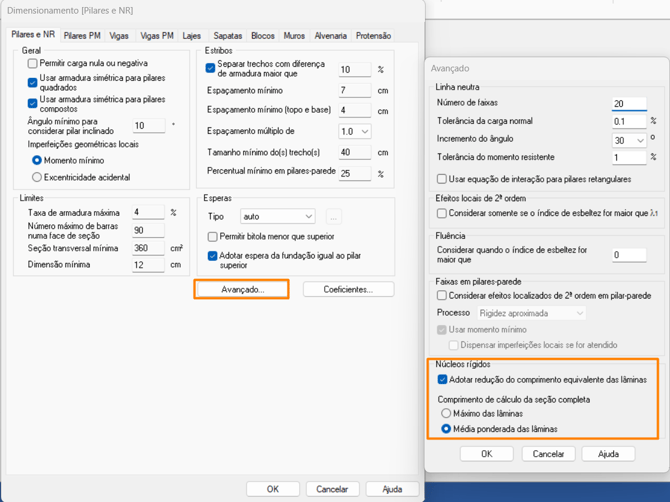

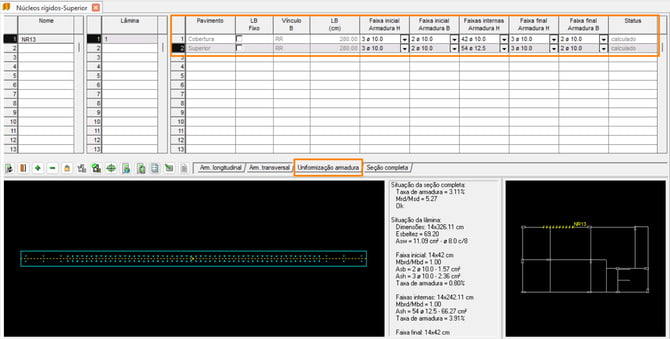

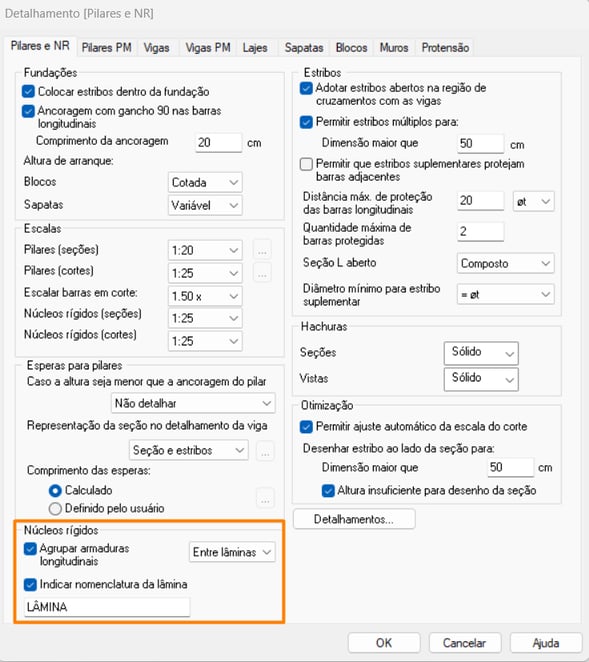

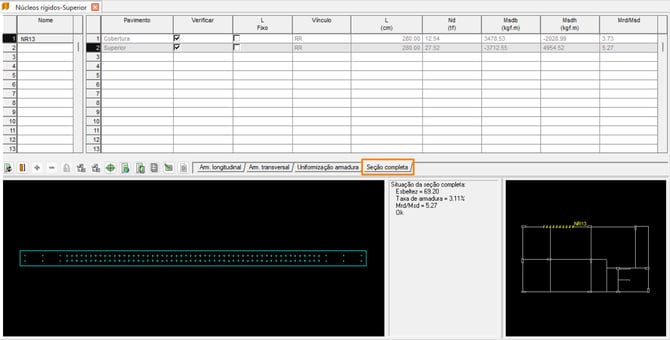

Após o lançamento e processamento da estrutura, o usuário poderá visualizar os resultados da análise estática, como esforços e tensões, e também da análise dinâmica do Núcleo Rígido diretamente no Pórtico Unifilar, conforme Visualização de esforços e deslocamentos da estrutura.



Neste artigo, foram apresentados os principais recursos de lançamento do núcleo rígido, destacando as funcionalidades essenciais para sua utilização. Foram abordadas as etapas de localização e como utilizar os comandos de forma eficiente, proporcionando uma visão clara e prática para os usuários ao integrarem essa ferramenta em seus projetos.



Baixe também o KIT Calculista Master! Nele você vai encontrar o e-book para introdução à engenharia de edifícios altos e uso de núcleos rígidos!
