O objetivo das calhas pluviais é coletar e conduzir a água da chuva que cai sobre o telhado e evitar, desta forma, danos que seriam causados na alvenaria, pintura, etc. Ressalta-se que, como medida preventiva, todas as calhas são dimensionadas no QiBuilder considerando que a altura d'água é igual a altura/diâmetro da calha, ou seja, toda a seção da calha é molhada.
O dimensionamento das calhas é realizado segundo a NBR 10844:1989, de acordo com a fórmula de Manning-Strickler, indicada abaixo.
Onde:
Q= Vazão de projeto (L/min);
S= área da seção molhada (m²);
n= coeficiente de rugosidade;
Rh= raio hidráulico (m);
i= declividade da calha (m/m);
K= 60.000 (conversão de m³/s para L/min).
Além disso, considera-se que:
Onde:
Rh= raio hidráulico (m);
S= área da seção molhada (m²);
P= perímetro molhado (m).
Segundo a NBR 10844:1989, em calhas de beiral ou platibanda, quando a saída estiver a menos de 4m de uma mudança de direção, a vazão de projeto deve ser multiplicada pelos coeficientes da tabela abaixo:
Tipo de curva | Curva a menos de 2m da saída da calha | Curva entre 2 e 4m da saída da calha |
canto reto | 1,2 | 1,1 |
canto arredondado | 1,1 | 1,05 |
O canto reto e o canto arredondado podem ser distinguidos abaixo:
O QiBuilder identifica automaticamente o lançamento quando há curvas e aplica o coeficiente necessário na vazão de projeto. |
A definição da majoração de acordo com o tipo de canto irá depender da peça cadastrada, sendo que o programa irá verificar as peças de acordo com o escoamento do fluxo, considerando sempre a mais desfavorável dentro dos limites de distância.

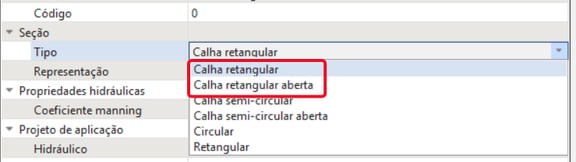

Calhas retangulares
Substituindo as variáveis de uma calha retangular na fórmula de Manning-Strickler, temos que:
Onde:
Q= Vazão na calha (L/min);
K= 60000= conversão de m³/s para L/min;
i= Declividade da calha (m/m);
n= Coeficiente de rugosidade;
b= Base da calha (m);
h= Altura da calha (m).
Calhas semi-circulares
Substituindo as variáveis de uma calha semi-circular na fórmula de Manning-Strickler, temos que:
Onde:
Q= Vazão na calha (L/min);
i= Declividade da calha (m/m);
n= Coeficiente de rugosidade;
D= Diâmetro do semi-circulo (m) .
Neste caso, a constante de conversão passa a ser 9350,6 devido à dedução abaixo:
Conferindo os valores do dimensionamento
Para conferir os valores calculados pelo programa:
- Acesse a aba Operações, grupo Dimensionamento, ferramenta Dimensionar condutos:
- Localize o campo demonstrado na imagem abaixo:
A partir desse artigo foi possível compreender o dimensionamento de calhas no QiBuilder e como verificar os dados calculados pelo programa.
