Dimensionamento de viga superarmada
O AltoQi Eberick dimensiona as vigas à flexo-compressão reta. Em casos onde a viga possui uma laje adjacente, os esforços de compressão são absorvidos pela laje, de modo que a viga pode ser dimensionada à flexão reta simples.
Hipóteses de dimensionamento
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsncdd0e1d02a80122eaab64c110228b27c1b073e0600afad2639ec9c17ebe6048cf4893bd77e74311d2b6f6a1de07ab2aa.png)
Para determinar se uma viga se encontra no domínio 4, podemos calcular a posição da linha neutra βLN conforme explicado no artigo Dimensionamento de viga subarmada e então compará-lo ao valor de β34.
Equilíbrio de forças
Para evitar que a peça apresente ruptura frágil, o que fazemos é fixar a viga no limite xLN≤ 0,45d dentro domínio 3. Para isso, dimensionamos a viga no domínio 3, para um momento menor que aquele atuando na peça. O momento restante é absorvido por meio de uma armadura dupla, que reforça o concreto comprimido.
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn67d4d5f0b083ba2c0c91fe24f9de15d3975a5143700139a0dae24f5145c5bdc067b42b42d28ed0b908ed605611f94d47.png)
Assim, o primeiro passo é descobrir o momento máximo Md1, que age sobre a seção no domínio 3. Neste domínio, sabemos que xLN = x34. Fazendo o equilíbrio de forças, podemos escrever:
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn5127cf0c02179dfc17a4bd87e6f2bededa257388bcdd36c6b9f5476c7d898da2325e428d5e25bf5300bdbdabcebb82b6.gif)
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsnfcb06edcb383aed75d3909f303e8f5f0978baf36d8c8e79390047294ecae9ae830d271069846b4ea5cc9ca50fc545688.gif)
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsne1d7ba36dd9576e7cdfc803655ad7afbe3a73a07d093c5602e1a5a6477b9b51640eb0ad71534ab25d97b30335d68025e.gif)
Lembrando que o valor de β34 (sendo βLN= xLN/d) a ser aplicado na equação acima deve ser adotado conforme o critério da NBR 6118, sendo x/d ≤ 0,45 para concretos com fck ≤ 50 MPa e x/d ≤ 0,35 para concretos com 50 MPa < fck ≤ 90 MPa.
Sabendo o valor de Md1, podemos determinar a armadura de tração associada a essa parcela do esforço. Isso pode ser feito por meio do equilíbrio de momentos em relação à armadura de tração:
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn7a448e985c2f8e3a1c5ab52b4e2d10316d13734c660d1809c8d6438205e1cb85350d14c989fb8860cf2231cfe1d62fe2.gif)
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn2f130ab67b40987cbaa05771ba5bf896734b8609956b06823a2bf55d77f024c24ae2574facf4798a0723e7fea3a7c658.gif)
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn2f130ab67b40987cbaa05771ba5bf89642bad3983505981585b96ce7c789c56cafe5b604e861924befafae6ae6ee5f80.gif)
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn2f130ab67b40987cbaa05771ba5bf896e6fbcaa605df17ee6dae301006e190976eb0ea465bd81f29a7a72f0c584eb189.gif)
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsncdd0e1d02a80122eaab64c110228b27ce00c9f61946fb63d37d8c3c4424b796e90d997cfbe80e236fffbebef7e42f3a2.gif)
Neste caso, não haverá contribuição do concreto, sendo que todo o valor de Md2 será absorvido pelo binário formado pela armadura dupla, a qual denominamos As2. Fazendo o equilíbrio de forças, temos que:
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn7a28a5c24c108bbd38f1d31e9045b85713400d1fe5d5b567037d74532c370e5907f86776c4eaa457f785624fdf750a44.gif)
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn1c59f2f0bb7ed491a860e66b084279c754cf0b6cc163a502dea844f057b3b2acb0b6be3123d24abbbddefbb600d8a38b.gif)
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsnfcb06edcb383aed75d3909f303e8f5f010ccbab2ed0b81a7bf676e389b9829c83d8a1b66be2289e7419c629f16a2fa6b.gif)
Sabendo os valores de As1 e As2, podemos escrever as correspondências para a armadura inferior As e para a superior A's
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsncfccefa5cf8311c65cad5763d781bf127d970f4d2c1d7ad234409c442264b5bec1f3dbab58c7da06d2964798057e571d.gif)

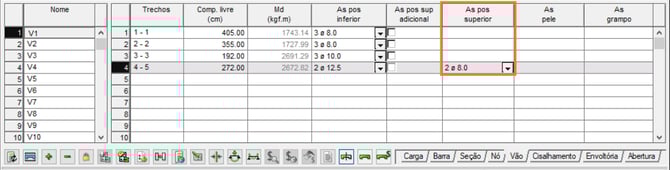

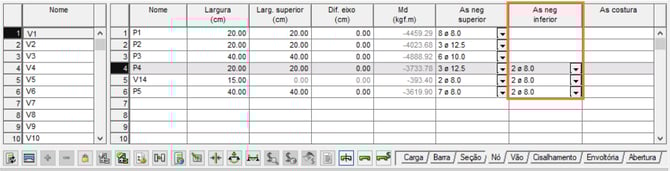

![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn67d4d5f0b083ba2c0c91fe24f9de15d3a5a8a75eff9fd32fd485956df2119279d38587f17a8e9a46092baabc24e32273.gif)
