Como editar os níveis de desenho?
No AltoQi Builder existem diversos níveis (layers) que separam os elementos de um mesmo projeto. Cada nível possui um nome, uma cor, tipo de linha, espessura e cor de impressão. Neste artigo mostraremos onde e como editar estas propriedades dos níveis.
Também é possível criar novos níveis. Para isso, recomendamos a leitura do nosso artigo Criando novos níveis.
Editando os níveis
Primeiramente, abra o desenho que contém os níveis que serão editados (ex.: croqui de projeto, arquitetura, folha de impressão).

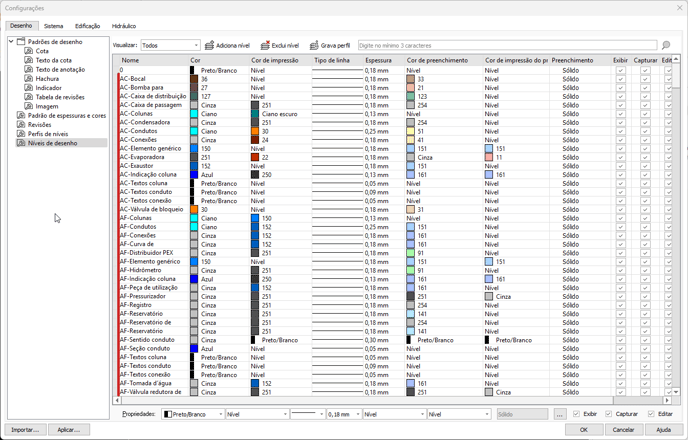

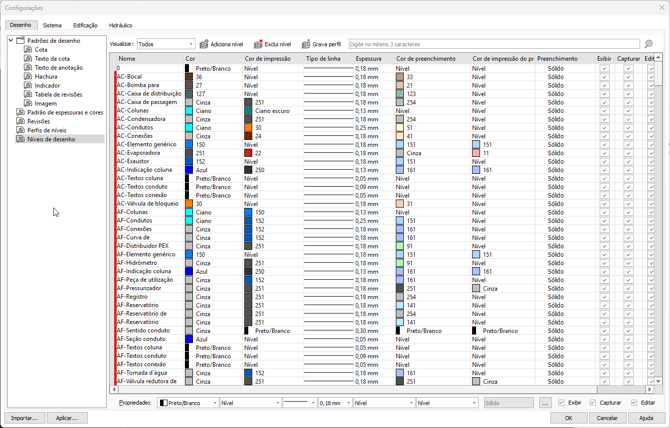

- Acesse a guia Desenho, grupo Níveis, comando Níveis;

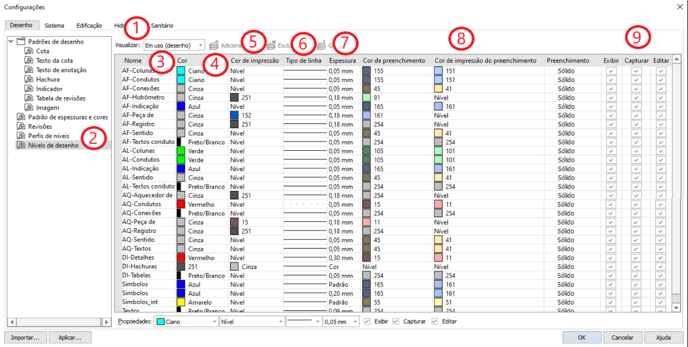

A seguir são listados os significados das opções de edições disponíveis:
1. Visualizar: serve para filtrar os níveis apresentados nesta janela. As opções são "Todos", "Em uso (projeto)", "Em uso (desenho)", e "Sem uso".
2. Níveis de desenho: Quando selecionada, exibe os níveis dos desenhos para edição, presentes no projeto corrente;
3. Nome: é possível alterar o nome do nível.
4. Cor: é possível alterar a cor dos elementos deste nível.
5. Cor de impressão: é possível alterar a cor que será usada para imprimir o desenho que está em determinado nível.
6. Tipo de linha: é possível alterar o tipo de linha dos elementos (ex: tracejada, pontilhada, cheia).
7. Espessura: é possível escolher a espessura da linha em milímetros, ou deixar como "Padrão". Caso a espessura seja definida como "Padrão", o programa adotará o valor inserido em ARQUIVO > Configurações > aba Sistema > Preferências > Espessura Padrão.
8. Cor de preenchimento / Cor de impressão do preenchimento / Preenchimento: é possível alterar as cores de preenchimento e o tipo de preenchimento (ex: hachuras).
9. Exibir / Capturar / Editar: O programa segue uma hierarquia. Se a opção Exibir for desabilitada, as outras duas também serão. Se a opção Captura for desabilitada a opção Editar também será. Essas opções podem ser aplicadas de forma independente para os lançamentos em croqui e em detalhe isométrico
Exibir: caso esta propriedade não esteja selecionada, o nível ficará invisível, não sendo desenhado nem impresso;
Capturar: caso esta propriedade não esteja selecionada, os elementos não poderão ser selecionados;
- Editar: caso esta propriedade não esteja selecionada, os elementos não poderão ser editados.
Vale ressaltar que os comandos Exibir, Capturar e Editar possuem dois comportamentos distintos, dependendo se o nível de desenho é pertencente ao croqui atual, ou se o nível de desenho é pertencente a uma referência externa de outro pavimento/disciplina.
O primeiro comportamento acontece quando o nível de desenho é alterado no croqui o qual ele pertence, onde a alteração irá implicar no nível de desenho do croqui aberto e também em todos os outros croquis em que o mesmo está sendo utilizado como uma referência externa.
Já o segundo comportamento acontece quando o nível de desenho é alterado no croqui o qual ele não pertence. Essa alteração irá implicar na modificação do nível de desenho apenas no croqui aberto, não afetando nenhum outro croqui do projeto.
Como editar todos os níveis

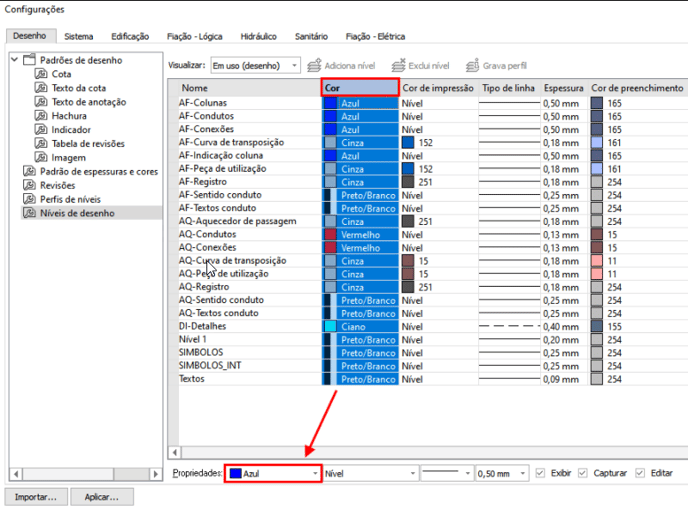

É possível editar todos os níveis ao mesmo tempo, se for selecionada uma das coluna. A imagem abaixo mostra que ao clicar na coluna "Cor" todos os níveis são selecionados, e na parte inferior é possível definir qual será a cor de todos os níveis selecionados.
Exemplos de edição de níveis
No artigo Exemplo: Como editar a cor de exibição do detalhamento bifilar realista?, demonstramos onde editar os níveis, além de explicar o significado de cada campo personalizável.
