No Eberick, dependendo dos requisitos da estrutura e da complexidade das análises necessárias, pode-se realizar o lançamento das fundações da estrutura de algumas formas diferentes.
Mais especificamente, o usuário pode informar ao programa qual a geometria exata da fundação (fundações com geometria fixa) ou então deixar que o programa decida, de acordo com os esforços e os parâmetros do solo, qual é a melhor geometria (pilares de fundação). Neste artigo você irá encontrar:
Fundações no Eberick
Para o cálculo da estrutura, é necessário que o projetista informe ao Eberick quais são as fundações nas quais a estrutura estará apoiada, uma vez que as características deste apoio influenciam no comportamento da estrutura como um todo.
No Eberick, de forma geral existem dois tipos diferentes de lançamento de fundações, os pilares de fundação e as fundações (com geometria fixa). Estes comandos estão localizados na aba Lançamento do programa, pelo comando Fundação e o Pilar de fundação:
Pilares de fundação
Neste tipo de lançamento, o usuário informa ao programa qual a geometria do pilar de arranque e qual é o tipo de fundação que deseja utilizar (bloco, sapata ou tubulão). Com isso o programa irá calcular, com base nos esforços e nas configurações, qual a melhor geometria para o elemento informado, e irá dimensionar este elemento com base na geometria escolhida. Neste tipo de fundação, o elemento é simplificado na análise por uma única barra, representando o pilar de arranque.
O lançamento dos pilares de fundação é mais simples que as fundações com geometria fixa, uma vez que não é necessário determinar manualmente as dimensões da fundação. Este tipo de fundação, portanto, é ideal para os casos em que as fundações do projeto não possuem excentricidade ou em que os efeitos de uma análise mais precisa não seriam significativos. Além disso, este lançamento tem a vantagem de que a fundação será dimensionada conforme os esforços, controlando o número de estacas ou a área da sapata de acordo com a carga resultante na fundação, o que agiliza o projeto.
Fundações com geometria fixa (comando Fundação)
Neste tipo de lançamento, o usuário informa a geometria da fundação que deseja incluir no projeto, e o Eberick verifica, dimensiona e detalha este elemento.
O modelo com geometria fixa permite que sejam realizadas análises mais complexas, como por exemplo a consideração das estacas no modelo estrutural. Por este motivo, é recomendado para projetos onde se deseja uma análise mais completa das fundações. Como elas permitem a consideração de excentricidades, também se recomenda utilizar as fundações com geometria fixa para os casos em que existem pilares em divisa.
Perguntas frequentes
O método de Santos não aparece disponível na janela de dimensionamento de blocos. O que pode ser?
O método de Santos é aplicável apenas a blocos com pilares retangulares, ortogonais ao bloco, lançados pelo comando Pilar de fundação e com mais de uma estaca. Ele não se aplica a:
-
Pilares não retangulares;
-
Fundações associadas;
-
Pilares rotacionados em relação ao bloco.
Nessas situações, o programa utiliza os métodos de Blevot e Frémy ou a análise por flexão, conforme o caso.
Como o Eberick realiza a verificação das tensões nas fundações?

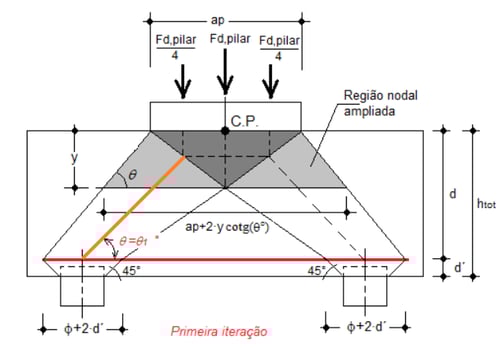

A partir dos valores de profundidade yyy e da inclinação da biela θ\thetaθ, o programa verifica as tensões atuantes e resistentes no pilar e nas estacas. Se as tensões não forem atendidas, o programa ajusta os parâmetros até encontrar uma configuração válida. Caso isso não seja possível, a fundação não será dimensionada e será exibido um impedimento.
O método de Santos e o de Blevot e Frémy geram os mesmos resultados?
Não. Apesar de utilizarem formulações semelhantes para cálculo das armaduras, os métodos consideram variáveis distintas, como a tensão de tração na armadura principal. Isso pode levar a resultados diferentes.
Como alterar a dimensão dos blocos no Eberick?
A alteração das dimensões dos blocos de fundação no Eberick depende do tipo de bloco e de sua configuração. Veja abaixo os principais pontos:
1. Altura do bloco:
-
Pode ser modificada diretamente na janela de dimensionamento do bloco.
-
Se o bloco foi lançado como pilar de fundação, habilite a opção "HB fixo" para realizar a alteração.
-
Se foi lançado como fundação de geometria fixa, o programa já permite a alteração da altura automaticamente.
2. Dimensões LB e LH (largura e comprimento do bloco):
-
Essas dimensões são calculadas automaticamente pelo Eberick com base:
-
na quantidade e disposição das estacas, (a seguir instruções de como alterar o espaçamento entre as estacas).
-
na seção das estacas, e
-
no cobrimento mínimo do bloco sobre as estacas. (a seguir instruções de como alterar o comprimento mínimo).
-
-
Portanto, não é possível definir diretamente LB e LH para blocos de fundação como se fossem dimensões fixas.
Como configurar o cobrimento mínimo?
-

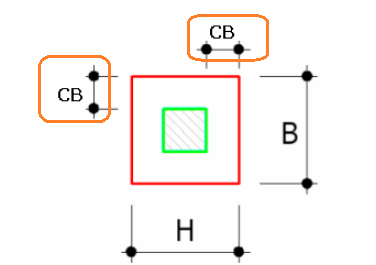

O cobrimento mínimo define a distância da face do bloco até a face da estaca e influencia diretamente nas dimensões do bloco.
-
Para configurar:
-

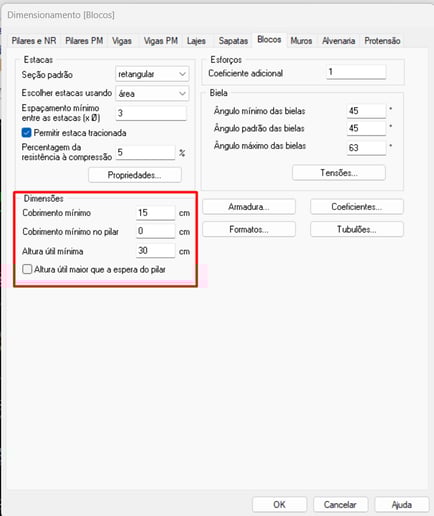

Vá em Estrutura > Configurações > Projeto > Dimensionamento.
-
Acesse a aba Blocos.
-
Ajuste o item Cobrimento mínimo.
-
Exemplo:
Se você tiver um bloco com 1 estaca de 25 cm de diâmetro e configurar um cobrimento mínimo de 17,5 cm, a dimensão final do bloco será:
25 cm (diâmetro da estaca) + 2 × 17,5 cm (cobrimento) = 60 cmComo alterar o espaçamento entre estacas?
-

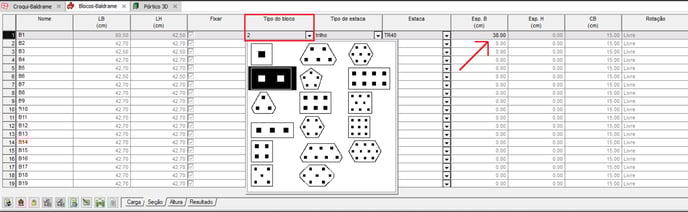

Acesse a janela de blocos e vá até a aba Seção.
-
Marque a opção "Fixar" para liberar as colunas:
-
Esp. B (espaçamento na direção B),
-
Esp. H (para blocos com mais de 4 estacas, espaçamento na direção H).
-
-
Ajustar esses valores modificará a dimensão final do bloco.
-
Caso as novas dimensões do bloco não atendam aos critérios exigidos pelo programa, o Eberick emitirá um erro de dimensionamento.
-
Será necessário verificar a causa do erro e realizar os ajustes necessários no projeto.
