Por vezes, a compatibilização entre projetos de várias disciplinas demanda que sejam previstos furos e aberturas nos elementos estruturais, de modo a viabilizar a passagem de tubulações, por exemplo. O AltoQi Eberick permite a inserção de furos
perpendicular à face plana de
paredes de contenção e de reservatórios
para esses casos.
Estes furos podem ser lançados manualmente pelo projetista, conhecendo o ponto exato em planta onde deve ser inserido o furo, ou pode ser lançado pela verificação de colisões com modelos 3D importados de outras disciplinas. Isso pode ser feito da seguinte forma:
- Com o pórtico 3D aberto, localize a colisão.
- Selecione o modelo externo em que ocorre a colisão e acione o comando Furo manual.
- Será aberta a janela com as dimensões do furo, que podem ser editadas caso desejado.
- Ao clicar em Ok o furo será inserido.
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn6affe412e798b9f2f4fbbb93dc4651d4ce0d6237b70f67d1918af9218fcf9f0757fbeea54ea9b0f730ca75e4dcfe1d91.gif)
Aqui é importante destacar que para que o furo seja inserido pelo pórtico 3D é necessário que alguns critérios sejam seguidos. Nas situações descritas abaixo, considerados furos inválidos, o furo não poderá ser realizado utilizando o comando Furo manual:

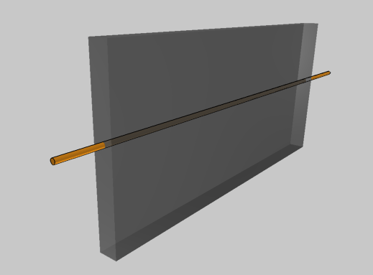

- Quando o elemento externo não atravessa a face plana da parede.
Nessas situações, ao acionar o comando será emitido o Erro C12 - Situação inválida para lançamento de furo em parede, pois o elemento externo possui sua extremidade dentro da parede. - Quando o elemento externo estiver atravessando as faces da parede, sejam elas as faces laterais, superior ou inferior, e também deve emitir o Erro C12.
Caso tenha dúvida se o elemento selecionado atende aos critérios indicados anteriormente, altere a transparência da parede para uma melhor visualização.
Isso é feito através da janela Elementos, que pode ser visualizada no canto direito acessando a guia 3D, grupo Configurações, Elementos (botão
):
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn0cff5bb7af8cf615b891aea33c0bdd45dde78a5571f72f9a9038f0c647a4742d4c644c05168c58b089600e47f15d3e03.png)
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn72850c2da181831ef82993b980826e22f460212fac08735f1f8e54574b191ec74f79da5c4422c716aa9beb48d796d9e7.png)
Caso não tenha o modelo 3D das tubulações, o lançamento manual dos furos no projeto estrutural pode ser feito seguindo o procedimento abaixo:
- Com o croqui aberto, acesse a guia Lançamento, grupo Paredes e reservatórios e acione o comando Adicionar furo (botão
).
- Na janela que se abre, definia os dados do furo:
- Formato: define o tipo de formato do furo a ser considerado na parede, que pode ser Retangular ou Circular.
- Base (B): define a largura do furo para formato retangular, ou o diâmetro do furo, no caso de formato circular.
- Altura (H): define a altura do furo para formato retangular.
- Dist. topo (d): define a distância da face superior da parede (topo da parede) à face superior do furo.
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsnab84afd83c24612b0f3069874f41fc0fbebb7dcf3a01012fb8a76ba85eb580b49bde90f392298432f2605dedabaefd4a.png)
- Identifique no croqui o ponto em relação ao qual a abertura estará centrada e clique na posição do centro.
- Assim, o furo estará lançado com a indicação no croqui:
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn1831fcc100659571f5861866de107ffaa2c8143ed1f26d1625e6b8af058b322e9fbee66ad8b0af23bdffb90439b01025.png)
E além dos critérios indicados para
o lançamento no pórtico 3D, ao efetuar o lançamento do furo no croqui é possível se deparar com a
mensagem "
Posição inválida para o furo
". Isso ocorre, pois
as situações descritas abaixo são considerados furos inválidos e não poderão ser realizados:
- Quando a posição do furo for no nó inicial ou final de uma parede.
- Quando a posição do furo for na aba em uma parede de contenção.
- Quando a distância do topo (d) for:
- Inferior a 1 cm;
- Superior à altura da parede menos altura do furo.
- Quando a altura (H) for maior que à altura da parede menos a distância em relação ao topo.
- Quando a base (B) for maior que:
- O comprimento da parede para furo retangular;
- A altura da parede menos a distância em relação ao topo para furo circular.
- Quando a "Dist. nó inicial" for maior que o comprimento da parede menos a metade da base (B).
Aqui vale destacar que a distância do nó inicial não é definida no lançamento do furo, pois o programa captura o ponto em que é efetuado o lançamento e define automaticamente essa a distância, sendo possível conferir, após o lançamento, na janela
Furos da parede:
![](https://suporte.altoqi.com.br/hubfs/Knowledge%20Base%20Import/edbsn1594686cb33cdd1264abf923c9d3706696fd2f6dee0c4f1bfd6db9266f1e452487301305ddcc006e0dcab81cea7c47ad.png)
O furo também deixa de ser válido ao ser dividida a parede na posição do furo e caso seja adicionado um elemento (pilar, viga ou parede) na posição ou contorno do furo. Nessas situações irá ocorrer o
Erro L100 - Posição inválida do furo na parede ao processar a estrutura, ou
ainda o
Erro D226 - Posição inválida do furo na parede,
sendo necessário ajustar a posição ou dimensão do furo para atender aos critérios.
Todos os furos lançados nas paredes serão representados de maneira automática nos detalhamentos, nas formas e no modelo 3D. Aqui é importante salientar que o programa não irá alterar as armaduras da parede ou detalhar armaduras de reforço para os furos lançados, sendo exibido o
Aviso 146 - Verificar furo em parede ao detalhar uma parede que possui um ou mais furos inseridos visando informar ao usuário que verifique os furos a serem detalhados.
