Como editar o esquema e alterar a tensão dos quadros e circuitos?

O esquema e a tensão dos circuitos são informações que definem a forma de ligação e o comportamento elétrico do projeto. Em determinadas situações, pode ser necessário ajustar esses dados para adequar o projeto a critérios específicos, revisar definições existentes ou corrigir configurações aplicadas anteriormente.

Neste material são apresentados os procedimentos para editar o esquema e alterar a tensão dos circuitos, bem como os cuidados necessários ao realizar essas modificações, garantindo a consistência das informações ao longo do projeto.

Sumário

• Como editar o esquema dos quadros e circuitos?
• Como alterar a tensão dos quadros e circuitos

Como editar o esquema dos quadros e circuitos?

Em projetos de instalações elétricas é muito comum existirem quadros ou circuitos bifásicos e trifásicos. O esquema para os quadros é definido no momento do lançamento do quadro e o esquema do circuito é definido no momento de sua criação.

Contudo, em algumas situações posteriores ao lançamento, pode ser necessário alterar o esquema dos quadros e circuitos. Ao tentar realizar tal alteração, pode ocorrer do esquema estar bloqueado apresentando um único esquema, como exemplo da imagem abaixo:

Essa situação está associada aos possíveis esquemas serem provenientes do quadro superior na hierarquia do quadros. Deste modo, caso o alimentador do projeto possua um esquema F+N, por exemplo, não será possível utilizar no restante dos quadros do projeto (medição e distribuição) esquemas F+F, 2F+N ou 3F+N, pois estes não estão disponíveis no alimentador. Assim, torna-se necessário, alterar as configurações do esquema do quadro superior na hierarquia dos quadros.

Para exemplificar essa situação, realizaremos a alteração dos esquemas partindo do alimentador até chegar ao circuito terminal.

Em nosso exemplo, temos o alimentador (AL1) como quadro principal; subordinado diretamente a ele temos o quadro de medição (QM1); e subordinados diretamente ao quadro de medição temos os quadros de distribuição (QD1, QD2 e QD3).

Como o esquema do alimentador é F+N e desejamos ter um esquema disponível para os quadros e circuitos diferente desse, primeiramente, vamos realizar a alteração do esquema do alimentador. Para realizar esta mudança, devemos:

• Acessar a guia Operações, grupo Exibir, comando Gerenciador;
• Na janela do Gerenciador, clicar com o botão direito do mouse sobre o Alimentador e selecionar  Propriedades;

• No diálogo Propriedades dos elementos, selecionar um esquema da Alimentação com mais de uma fase (F+F, 2F+N, 3F ou 3F+N);

• Pressionar OK para finalizar.

Alterando o esquema do quadro de medição

Com o esquema do alimentador alterado, podemos alterar o esquema do quadro de medição. Para isso, devemos:

• Acessar a guia Operações, grupo Exibir, comando Gerenciador;

• Selecionar o quadro de medição, clicar com o botão direito do mouse e selecionar Propriedades;

• No diálogo Propriedades dos elementos, selecionar o esquema do quadro desejado (F+N, F+F, 2F+N, 3F ou 3F+N);

• Pressionar OK para finalizar.



Após alterar o esquema do quadro de medição é possível alterar os esquemas dos quadros associados a ele, em nosso exemplo, os quadros de distribuição QD1, QD2 e QD3.



Alterando o esquema dos quadros de distribuição

Com o esquema do quadro de medição alterado, podemos realizar a alteração do esquema dos quadros de distribuição que são associados a ele. Para alterar o esquema dos quadros de distribuição, devemos:

• Acessar a guia Operações, grupo Exibir, comando Gerenciador;
• Na janela do Gerenciador, selecionar o quadro de distribuição desejado, clicar com o botão direito do mouse e selecionar Propriedades;
• No diálogo Propriedades dos elementos, selecionar o esquema do quadro desejado (F+N, F+F, 2F+N, 3F ou 3F+N);
• Pressionar OK para finalizar.



Após alterar o esquema dos quadros de distribuição é possível alterar os esquemas dos circuitos associados a ele.

Alterando o esquema dos circuitos

Após alterar o esquema desde o alimentador até o quadro de distribuição, possuímos disponíveis outros esquemas para os circuitos terminais. Para alterar o esquema dos circuitos realizaremos o procedimento abaixo:

• Na janela do Gerenciador, selecionar o circuito, clicar com o botão direito do mouse e selecionar Propriedades;

• No diálogo Propriedades dos circuitos, selecionar o esquema do circuito desejado (F+N, F+F, 2F+N, 3F ou 3F+N);

• Pressionar OK para finalizar.

Com esses procedimentos, conseguimos alterar o esquema de um circuito terminal do projeto, realizando também a alteração do esquema dos quadros lançados no projeto.

Como alterar a tensão dos quadros e circuitos

Em projetos de instalações elétricas a tensão a ser utilizada é definida de acordo com o fornecimento da concessionária, com exceção dos casos onde utilizam-se transformadores de baixa tensão.

Ao realizarmos a criação dos circuitos devemos selecionar o esquema desejado, que determinará, automaticamente, a tensão que será utilizada naquele circuito.

Se a tensão exibida não for a desejada, será necessário alterar a tensão utilizada nos quadros do projeto.

A tensão utilizada nos circuitos é proveniente do quadro ao qual o circuito está associado, que é proveniente do quadro superior na hierarquia do quadros.

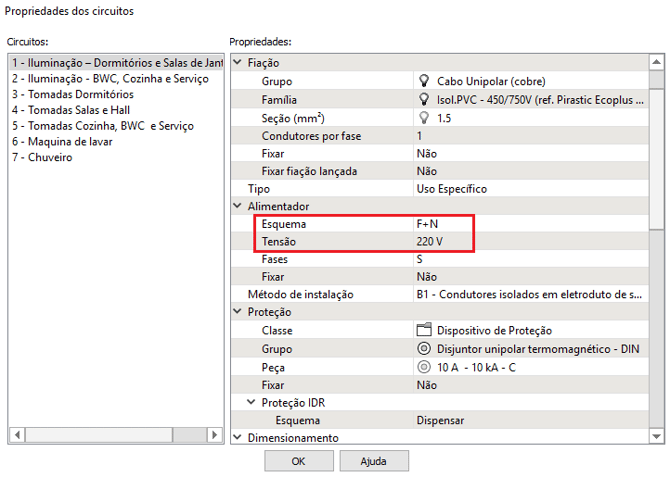

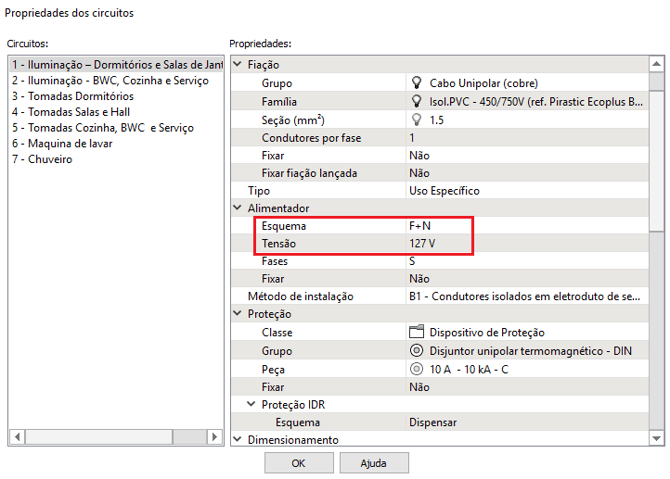

Por exemplo, se  um quadro possuir um esquema 3F+N e utilizar a tensão 380/220 V, ao criarmos um circuito que possua o esquema F+N, a tensão aplicada será de 220 V. Se o correto é que a tensão seja 127 V é necessário alterar a tensão utilizada no quadro para 220/127 V.

Portanto, para que essa seja a tensão aplicada no circuito é necessário configurar os quadros para possuírem tal tensão.

Alterando a tensão do alimentador

Para realizar esta mudança:

• Acesse a guia Operações, grupo Exibir, comando Gerenciador;

• Na janela do Gerenciador, clique com o botão direito do mouse sobre o Alimentador e selecione Propriedades;

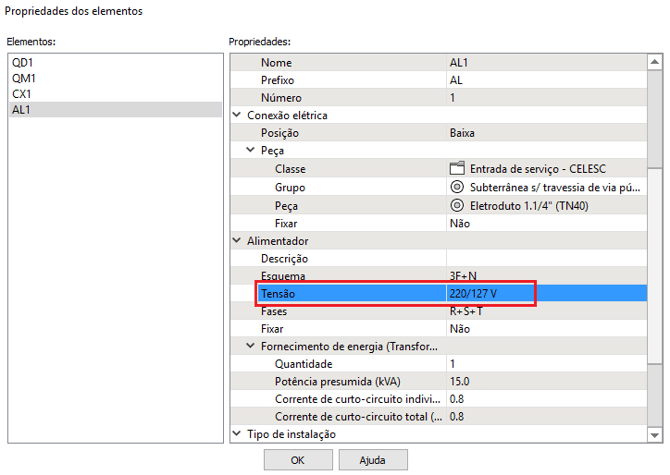

• No diálogo Propriedades dos elementos, selecione a tensão desejada;



Ao selecionarmos a tensão 220/127 V a tensão F+N será 127 V e a tensão F+F será 220 V. Ao selecionarmos a tensão 380/220 V a tensão F+N será 220 V e a tensão F+F será 380 V.

Se a tensão desejada não estiver disponível, primeiramente é necessário configura-la seguindo os passos do artigo Configurando tensões de saída personalizadas.

• Pressione OK para finalizar.

Se a associação de quadros já tiver sido realizada esta alteração de tensão se refletirá automaticamente em todo o seu projeto. Se a hierarquia ainda não tiver sido definida realize o mesmo procedimento para alterar a tensão nos QM's e QD's.
