Planejamento de Obras - Como criar a EAP de Planejamento

Durante o planejamento de uma obra, a estrutura utilizada no orçamento nem sempre representa a forma como os serviços serão executados, dificultando a organização das atividades, a definição de dependências e o acompanhamento da execução.

Pensando nisso, o AltoQi Visus Planning disponibiliza uma EAP específica para Planejamento, permitindo estruturar o cronograma por setores e pacotes de serviço, mantendo o vínculo entre o modelo BIM, os quantitativos e o planejamento da obra.

Assuntos tratados neste artigo

• Como acessar a EAP de Planejamento
• Estrutura da EAP de Planejamento
  • Setores
  • Grupos de pacotes
  • Pacotes de serviço
• Associação de quantitativos aos pacotes
• Como a estrutura é aplicada ao planejamento
• Perguntas Frequentes

Como acessar a EAP de Planejamento

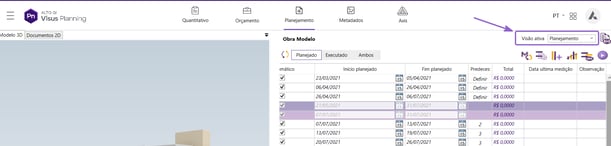

1. Antes de acessar a EAP de Planejamento, altere a Visão ativa para Planejamento.

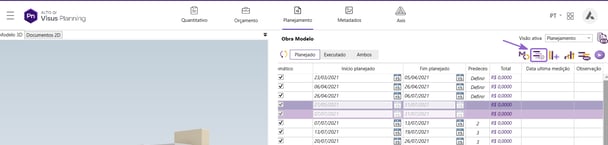

2. Em seguida, acesse a guia Planejamento e clique em Configurar EAP.

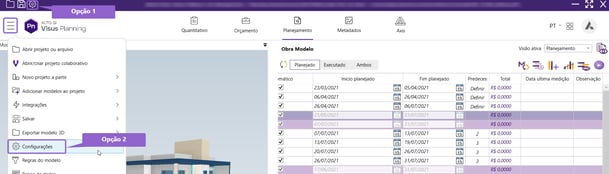

   Também é possível acessá-la pela janela de Configurações do projeto.

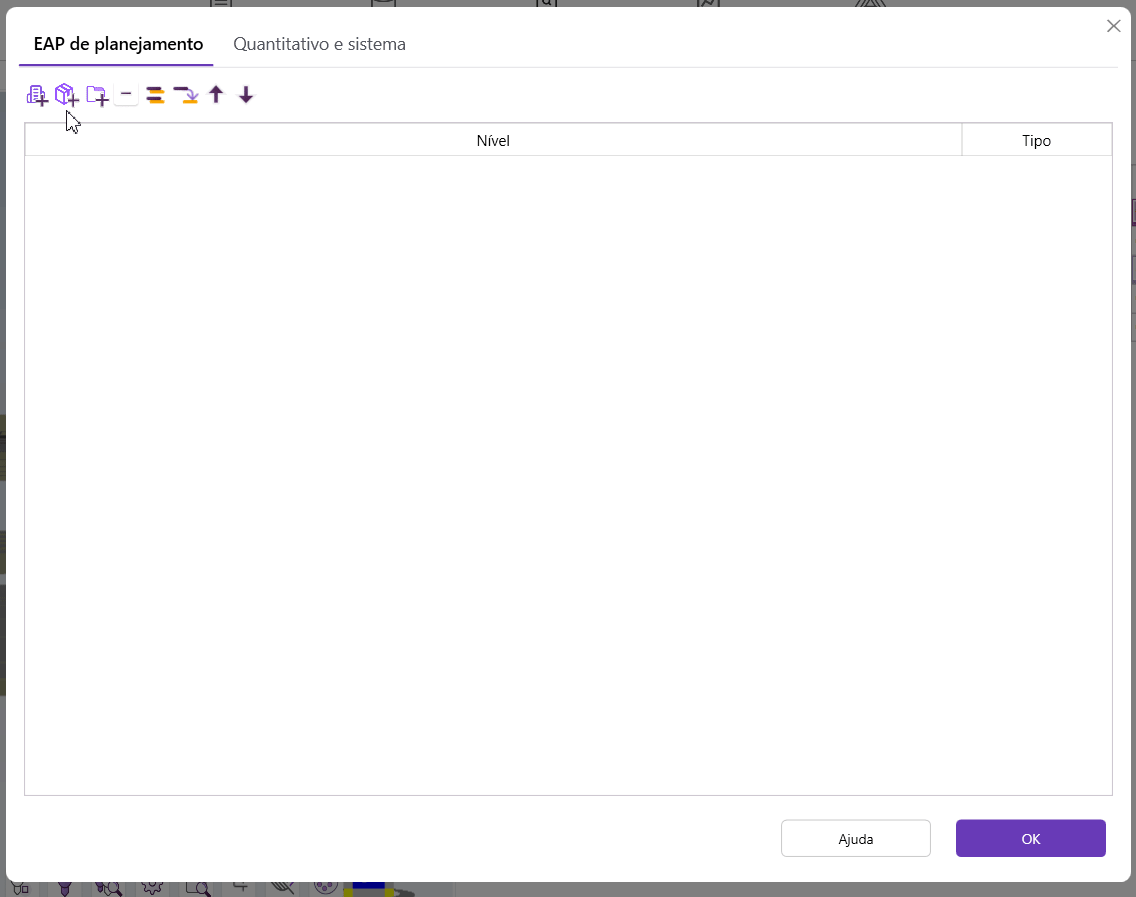

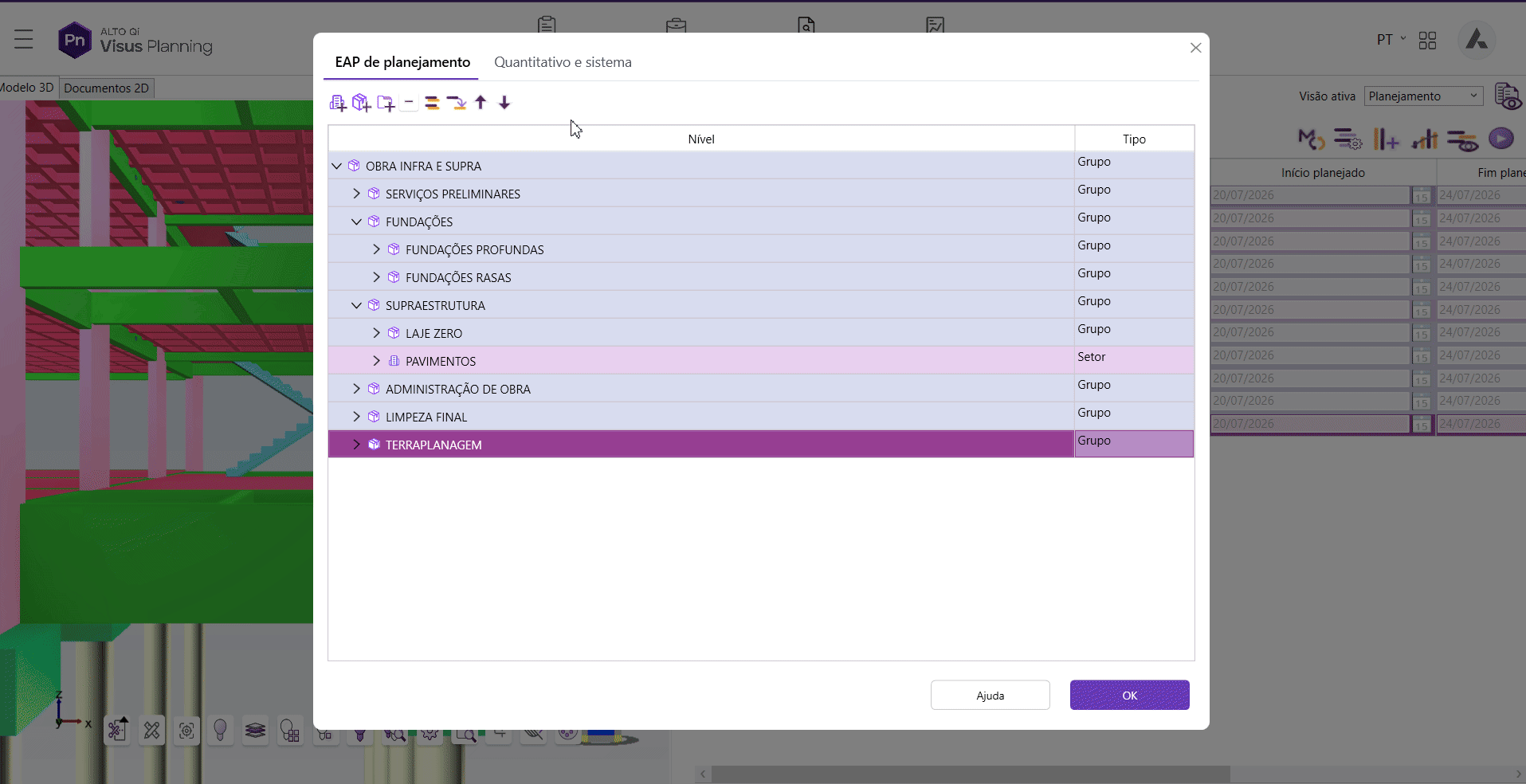

3. Ao acessar qualquer uma dessas opções, será exibida a janela de configuração da EAP. Nela, selecione a guia EAP de Planejamento para criar e gerenciar a estrutura analítica utilizada no planejamento da obra.




Estrutura da EAP de Planejamento

A EAP de Planejamento é composta por três níveis principais.

• Setores
• Grupos de pacotes
• Pacotes de serviço

Cada nível possui uma função específica na organização do planejamento, conforme descrito a seguir.

Setores

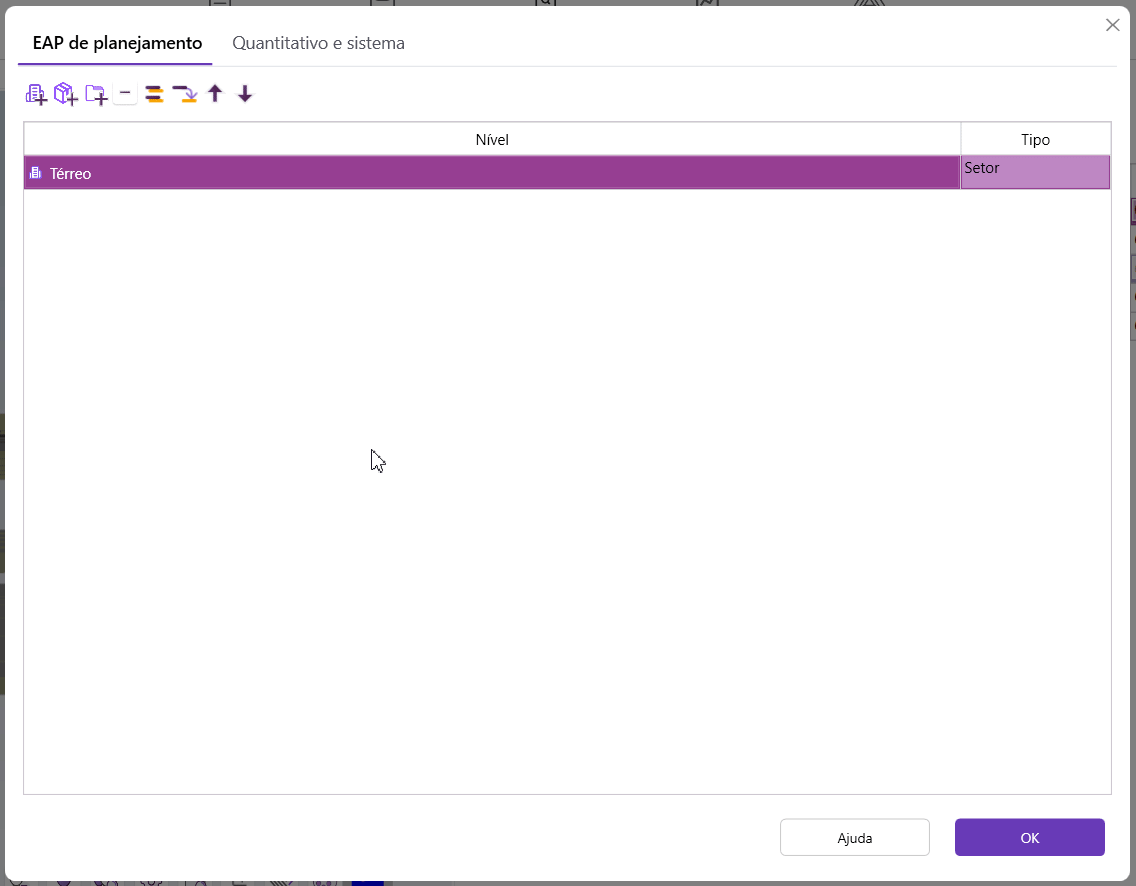

Os setores representam a divisão da obra em áreas de execução. Ao criar um setor, o usuário define quais pavimentos farão parte daquela estrutura e também a ordem em que serão executados.

Grupos de pacotes

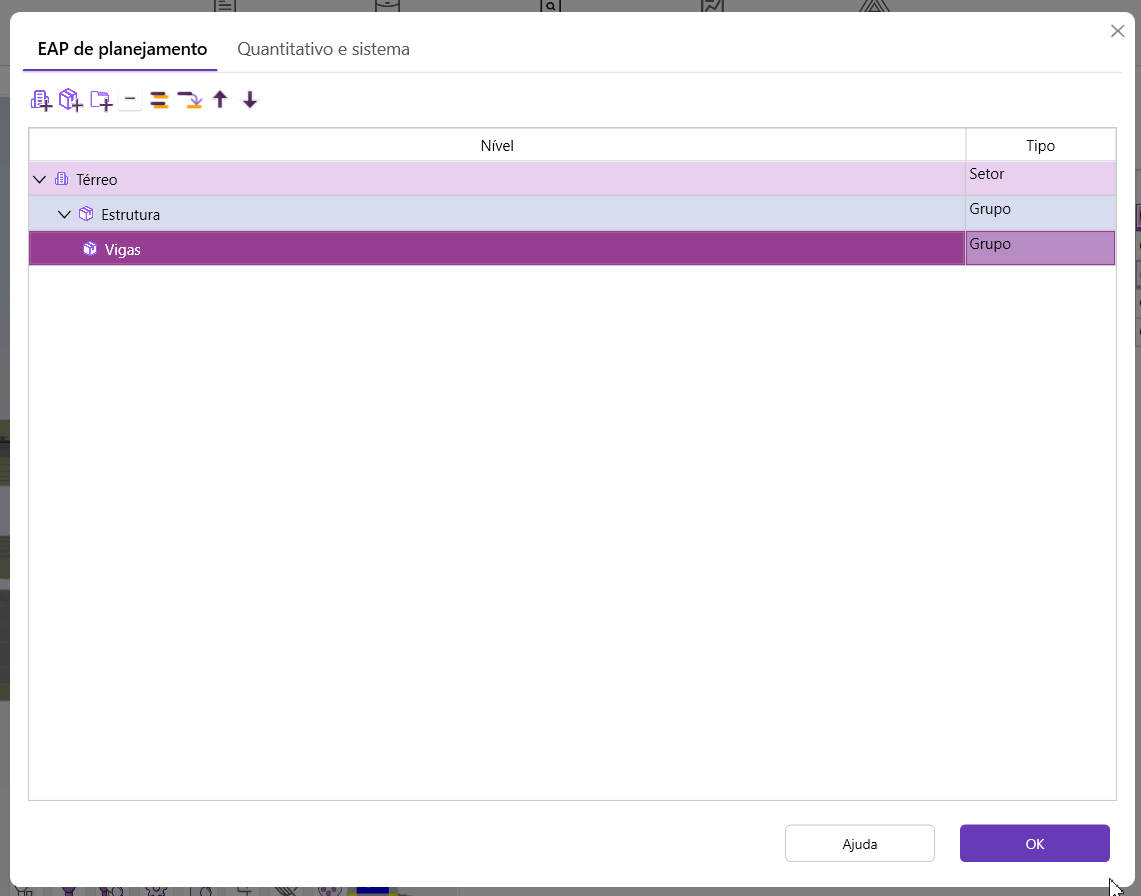

Os grupos de pacotes permitem organizar os serviços em níveis hierárquicos. Esses grupos representam grandes etapas ou disciplinas da obra, como Estrutura, Arquitetura ou Instalações.

Pacotes de serviço

Os pacotes de serviço representam as atividades executáveis do planejamento.

Exemplos de pacotes são:

• Concretagem dos pilares;
• Formas das vigas;
• Alvenaria;
• Drywall.

Associação de quantitativos aos pacotes

Após criar a estrutura de planejamento, é possível associar cada regra de quantitativo a um pacote de serviço.

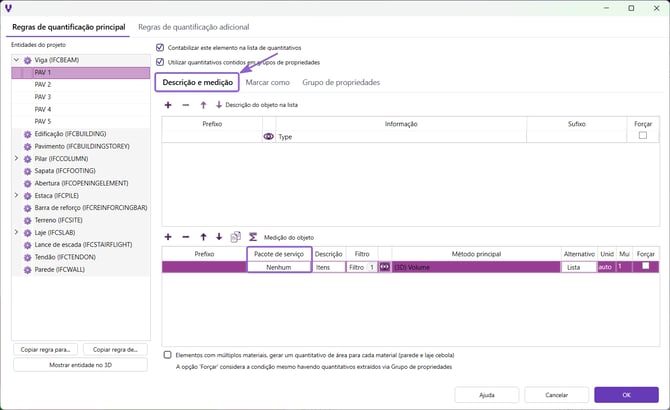

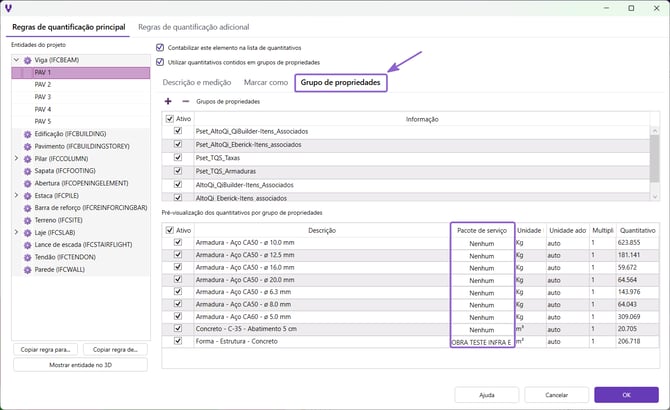

Essa associação pode ser realizada tanto na janela Medição, por meio da coluna Pacotes de serviço, quanto na aba Grupo de propriedades, permitindo definir a qual pacote cada regra de quantitativo será vinculada.

Ao selecionar um pacote, todos os quantitativos gerados por aquela regra passam a ser vinculados automaticamente ao respectivo pacote de planejamento.

Como a estrutura é aplicada ao planejamento

Após confirmar a configuração da EAP de Planejamento, o AltoQi Visus gera automaticamente a estrutura utilizada na guia Planejamento.

Os setores são expandidos conforme os pavimentos configurados, enquanto grupos de pacotes e pacotes de serviço são replicados automaticamente para cada setor correspondente.

Além disso, quando um pacote está associado a uma regra de quantitativo, seus quantitativos são distribuídos automaticamente conforme o setor ao qual pertencem.

Perguntas Frequentes

1. Diferença entre a EAP de Orçamento e a EAP de Planejamento

O AltoQi Visus possui duas estruturas analíticas independentes.

EAP de Orçamento: utilizada para organizar composições, serviços e custos do orçamento.

EAP de Planejamento: utilizada para estruturar a execução da obra, permitindo organizar atividades por setores, definir dependências entre pacotes de serviço e associar quantitativos ao cronograma.

Dessa forma, uma mesma obra pode possuir uma estrutura voltada ao orçamento e outra voltada ao planejamento, sem que uma interfira na outra.
