[NOVO RECURSO] Novos estilos de linha de chamada

O recurso de personalização de linhas de chamada oferece maior flexibilidade na representação gráfica dos elementos em planta, detalhes e condutos entre pavimentos. Com ele, o usuário pode alterar o estilo visual da linha de chamada, escolhendo entre três opções de exibição: círculo, retângulo ou linha simples, tornando a comunicação gráfica do projeto mais clara. Além de aprimorar o aspecto visual, o recurso garante uniformidade entre as indicações em planta e nos detalhes, permitindo ajustes tanto globais (nas configurações da disciplina) quanto diretamente no croqui, de forma individual e contextual.

Esse aprimoramento torna a documentação mais intuitiva e precisa, evitando interpretações equivocadas na obra e garantindo uma comunicação mais eficaz entre projeto e execução.

Nesse artigo, você encontrará:

• O que é o recurso de personalização de linhas de chamada?
• Configurações globais do estilo de linha de chamada
• Personalização individual das linhas de chamada
• Perguntas Frequentes

O que é o recurso de personalização de linhas de chamada?

O recurso de personalização de linhas de chamada foi desenvolvido para permitir ajustes visuais nos estilos das linhas utilizadas em planta, em detalhe e em condutos entre pavimentos, garantindo liberdade gráfica e adequação aos padrões de cada disciplina.

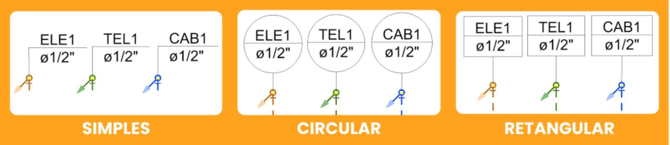

O usuário pode selecionar entre três estilos disponíveis: círculo, retângulo ou linha simples.

Esse recurso foi desenvolvido com foco especial nas disciplinas de Elétrica e SPDA para indicar claramente as descidas de eletrodutos em planta, oferecendo uma forma padronizada e visualmente precisa para essas indicações.

Configurações do estilo de linha de chamada

Para utilizar o recurso de linha de chamada, siga o procedimento:

1. Acesse a aba de “Operações”, grupo Otimizações, comando “Linha de chamada”.
2. Selecione o conduto desejado no projeto para aplicar o comando.

As configurações de estilo das linhas de chamada podem ser definidas em:

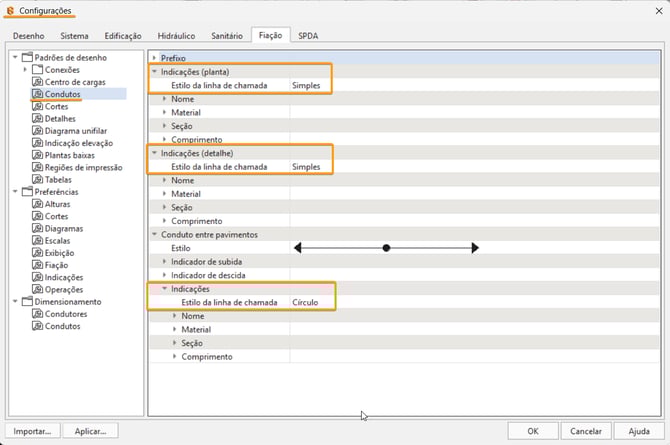

1. Configurações > Disciplina > Padrões de desenho > Condutos.

Nessa janela, você escolhe o tipo de representação gráfica (círculo, retângulo ou simples) e ajusta as propriedades visuais que serão aplicadas nas indicações em planta, em detalhes ou em condutos entre pavimentos.

As alterações feitas nas configurações são refletidas em todas as linhas de chamada lançadas no projeto atual. Por exemplo, se o projeto foi configurado inicialmente com o estilo Simples, e depois você alterar o estilo para Retangular, todas as linhas de chamada já lançadas serão atualizadas automaticamente para o novo padrão.

Personalização individual das linhas de chamada

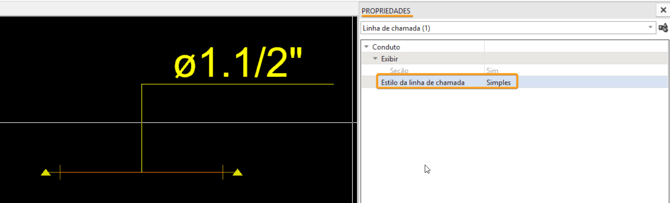

Ao selecionar uma linha de chamada no croqui, é possível editar suas propriedades individualmente, da mesma forma como já ocorre atualmente com outros elementos do projeto. Para isso, selecione a linha de chamada e acesse suas propriedades por meio da Aba “Elementos”, no grupo “Acessar”, clicando no botão “Propriedades”.

Se o estilo da linha de chamada for alterado manualmente, essa modificação não será mais influenciada por mudanças posteriores nas configurações globais. Para as linhas que não forem alteradas manualmente, qualquer atualização feita nas configurações será aplicada normalmente.

Esse comportamento segue o mesmo padrão das demais propriedades individuais editáveis no croqui, garantindo consistência e previsibilidade no controle gráfico.

Perguntas Frequentes

1. O que acontece se eu mudar o estilo de linha de chamada após já ter lançado os elementos?

   Se você alterar o estilo nas configurações globais, todas as linhas de chamada já lançadas serão atualizadas automaticamente, exceto aquelas que tiverem sido personalizadas individualmente.
2. Posso usar estilos diferentes em um mesmo projeto?



   Sim. Você pode definir um estilo padrão global e, caso necessário, ajustar individualmente os estilos de determinadas linhas de chamada no croqui.

3. O que acontece se eu não configurar as linhas de chamada?

   Caso nenhuma configuração específica seja definida, o software aplicará automaticamente o estilo padrão de linha de chamada, conforme as configurações globais do programa.
