Durante o desenvolvimento de projetos elétricos no AltoQi Builder, a correta seleção dos cabos utilizados na fiação é essencial para garantir compatibilidade entre os condutores e o esquema de ligação dos circuitos. Quando essa compatibilidade não é atendida, o programa emite mensagens de erro que impedem o lançamento da fiação, como é o caso da indicação “Número de condutores do cabo multipolar é incompatível com o esquema”.
Este artigo apresenta as situações em que essa indicação ocorre, os critérios utilizados pelo programa para sua verificação e as formas de resolver o problema diretamente no projeto.
Sumário
Quando ocorre?
A indicação "Número de condutores do cabo multipolar é incompatível com o esquema" aparece ao realizar a passagem de fiação em circuitos onde foi selecionado um cabo multipolar que não atende ao número mínimo de condutores exigido pelo esquema de ligação ou quando o cabo selecionado possui mais condutores do que o exigido pelo esquema.
O erro é identificado com um triângulo vermelho nas peças do circuito:
Por que ocorre?
Durante o uso da fiação através de cabos multipolares, o programa verifica automaticamente se o cabo atende ao número de condutores exigido pelo circuito. Essa verificação considera:
-
A quantidade de condutores definida pelo esquema de ligação (fases + neutro);
-
A presença do condutor terra, dependendo da configuração de projeto;
-
A opção definida em:
Arquivo > Preferências > Operações > Gerenciador > Propriedades do quadro/circuito > Considerar terra isolado do cabo multipolar:
Essa configuração define se o condutor terra será incluído ou não no cálculo de condutores exigidos:
-
Sim: O terra será passado isoladamente e não entra no cálculo do cabo multipolar.
-
Não (padrão): O terra é somado ao número de condutores exigidos.
Se o cabo multipolar selecionado não possuir condutores suficientes ou possuir mais condutores do que o esquema necessita, o programa não passa a fiação e exibe a indicação “Número de condutores do cabo multipolar é incompatível com o esquema”.
Exemplo 1 - Número de condutores insuficiente

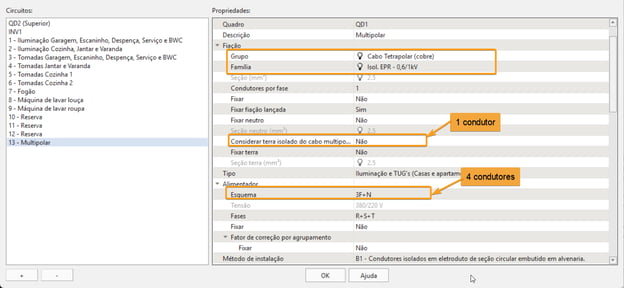

A seguir é evidenciado um exemplo com as seguintes características:
-
Esquema do circuito: 3F + N = 4 condutores
-
Configuração: Considerar terra isolado = Não (inclui +1 condutor)
-
Total necessário: 5 condutores
-
Cabo selecionado: Tetrapolar (4 condutores)

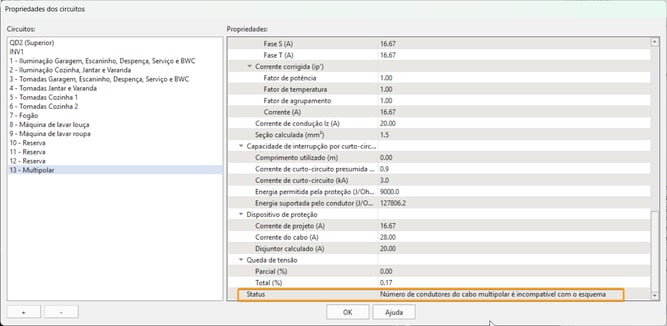

A fiação não será lançada e será exibida a seguinte indicação: “Número de condutores do cabo multipolar é incompatível com o esquema”:
Exemplo 2 - Número de condutores acima do necessário.

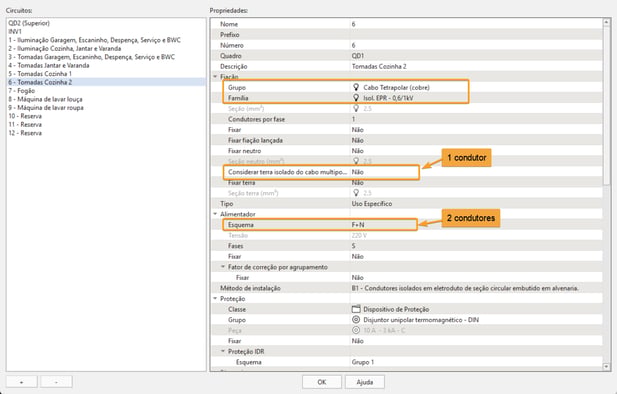

A seguir é evidenciado um exemplo com as seguintes características:
-
Esquema do circuito: F + N = 2 condutores
-
Configuração: Considerar terra isolado = Não (inclui +1 condutor)
-
Total necessário: 3 condutores
-
Cabo selecionado: Tetrapolar (4 condutores)

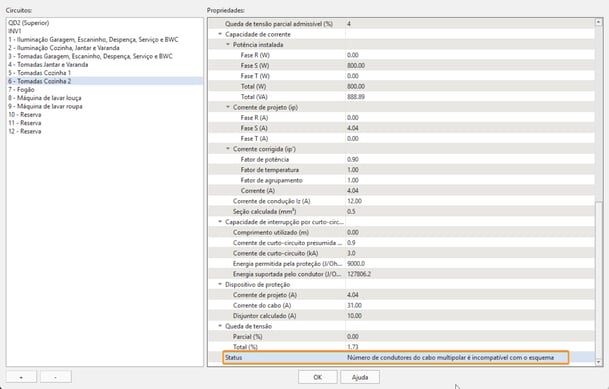

A fiação não será lançada e será exibida a seguinte indicação: “Número de condutores do cabo multipolar é incompatível com o esquema”:
Como resolver?
Para corrigir a indicação:
-
Verifique o número de condutores exigidos pelo esquema de ligação do circuito.
-
Confirme a configuração do condutor terra nas preferências.
-
Selecione um cabo multipolar compatível com o total de condutores exigido.
-
Caso não haja cabo multipolar suficiente, utilize cabos unipolares ou condutores isolados, que são compatíveis com qualquer tipo de circuito.

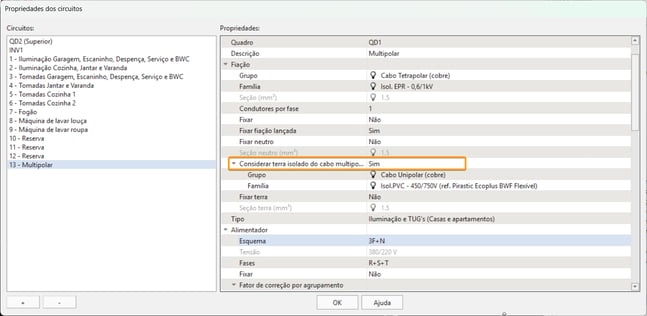

No exemplo 1 evidenciado anteriormente, não será utilizado um cabo multipolar com presença do terra, logo, a solução é mudar a configuração padrão de "Não" para "Sim":

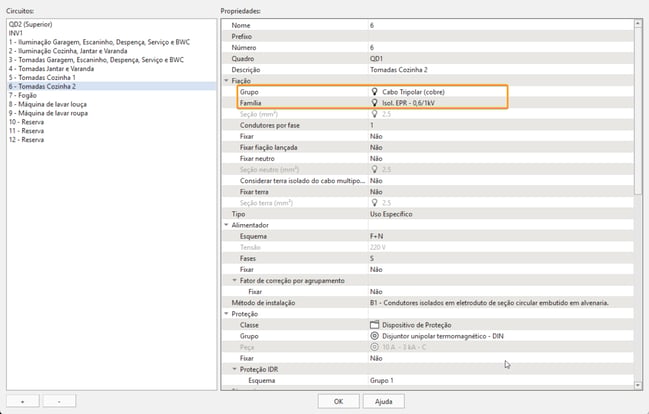

No exemplo 2 será necessário trocar a configuração para condutor Tripolar ou Bipolar com terra isolado, caso deseje continuar com os cabos multipolares.

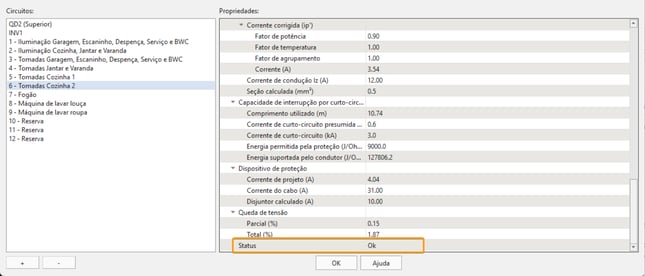

Desta forma, após processar o projeto, assim como indicado no material: Como processar o dimensionamento no módulo Elétrico do AltoQi Builder, a mensagem deixará de ser exibida:
Neste material, vimos como identificar e solucionar a indicação “Número de condutores do cabo multipolar é incompatível com o esquema” durante a passagem da fiação. Compreender os critérios de verificação aplicados pelo programa facilita a correção e evita interrupções no desenvolvimento do projeto.
