Erro D162 - Momento fletor atuante na verga maior que resistente

O erro D162 - Momento fletor atuante na verga maior que o resistente indica que, no modelo de cálculo utilizado pelo Eberick, a verga não possui resistência suficiente para suportar os esforços atuantes.

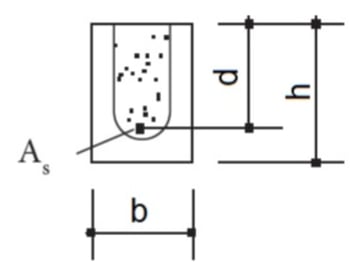

Para essa verificação, o programa considera a verga como uma viga submetida à flexão simples, com dimensões equivalentes às do bloco canaleta e armadura inferior limitada a 50% da tensão de escoamento, conforme item 11.3.3 da NBR 15961-1:2011.

Já o momento atuante é obtido a partir do espraiamento a 45° das cargas aplicadas nos nós do topo da parede.

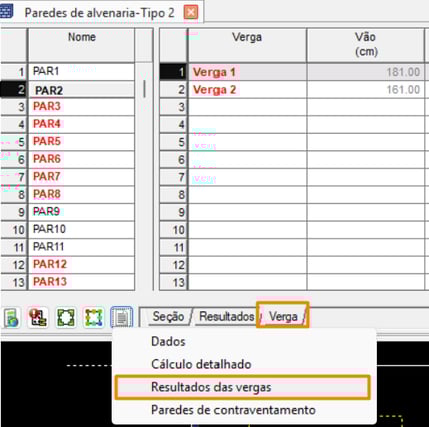

Caso o momento resistente seja menor que o atuante, então será emitido o Erro D162. Isso pode ser visto a partir da planilha de dimensionamento das paredes, acessando o menu Relatórios - Resultados das vergas.

Como aumentar a resistência da verga

Para resolver o erro D162 ajustando o projeto, é possível aumentar a capacidade resistente da verga por meio de alterações no dimensionamento e nos materiais adotados.

Uma das alternativas é aumentar a armadura inferior da verga. Isso pode ser feito acessando a aba Vergas, na janela de Dimensionamento das paredes de alvenaria, e ajustando a armadura conforme os esforços atuantes.

Outra possibilidade é aumentar a resistência à compressão da parede grauteada (fcd). Para isso, vá em Materiais e durabilidade > Composições e edite o valor de fcd adotado no cálculo.

Tratamento manual do Erro D162

É importante pontuar que este modelo de cálculo não considera a contribuição da armadura superior nem da armadura transversal das treliças na flexão, portanto o momento resistente da verga pode estar subestimado, o que está a favor da segurança.

Quando o projetista entende que o modelo de cálculo do programa não representa fielmente a situação da verga, é possível adotar um procedimento manual. Esse fluxo permite desconsiderar o erro e definir a armadura com base em uma verificação externa:

Desative o impacto do erro no dimensionamento

Como este cálculo é simplificado, o AltoQi Eberick possui a opção de desvincular o erro da verga com o dimensionamento da parede, acessível em Configurações - Dimensionamento - Paredes de alvenaria - Indicar parede com erro na verga.

Verifique o momento atuante no relatório

Veja que é possível obter os momentos fletores de cálculo por meio do "Resultados das vergas" e dimensioná-las à parte do programa.

Insira manualmente a armadura da verga

Na aba Vergas,  na janela de dimensionamento das Paredes de Alvenaria, insira a armadura calculada. Isso permitirá gerar o detalhamento normalmente no Eberick, mesmo com o erro D162 desconsiderado.

O tratamento do erro D162 deve ser feito com base na análise técnica de cada situação. O AltoQi Eberick oferece diferentes caminhos para adequar o dimensionamento da verga, seja por meio de ajustes automáticos nos parâmetros de cálculo ou pela definição manual da armadura com base em uma verificação externa. Cabe ao projetista avaliar qual abordagem melhor se aplica ao seu projeto.
