As telas soldadas podem ser aplicadas às armaduras positivas e superiores de lajes maciças. Além disso, também é possível utilizá-las como armadura de mesa em lajes que possuem esse tipo de armadura. Para conferir como configurar e utilizar telas soldadas nas armaduras de mesa, consulte o artigo Armadura da mesa.
Observação: O recurso de telas soldadas está disponível a partir da atualização 2026-08 do AltoQi Eberick para todos os usuários Assinatura.
Assuntos tratados neste artigo
- Configuração das telas soldadas
- Janela de dimensionamento de lajes
- Detalhamento das lajes
- Como realizar o detalhamento no Editor de Armaduras?
Configuração das telas soldadas

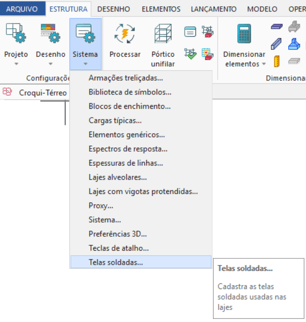

Para utilizar telas soldadas no dimensionamento das lajes, inicialmente é necessário verificar e, se necessário, personalizar o cadastro das telas disponíveis no AltoQi Eberick. Para isso, acesse a guia Estrutura > Sistema > Telas soldadas.

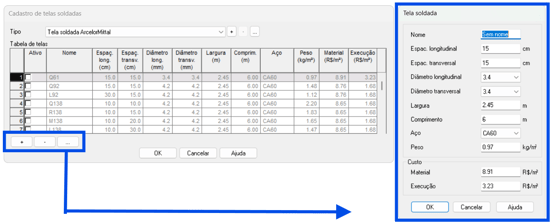

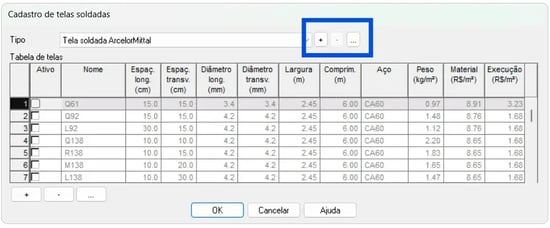

Na janela Cadastro de telas soldadas, é possível selecionar o tipo de tela desejado e gerenciar as telas pertencentes a esse cadastro.
Para configurar o cadastro:
- Na parte superior da janela, utilize os comandos disponíveis ao lado do campo Tipo para editar o grupo atual ou criar um novo grupo de telas;
- Na parte inferior, utilize os comandos disponíveis para criar uma nova tela ou editar uma tela existente. Ao criar ou editar uma tela, defina as propriedades correspondentes e confirme em OK.

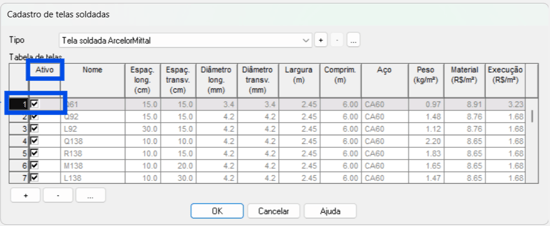

- Na coluna Ativo, marque as telas que deseja disponibilizar para utilização no dimensionamento das lajes.
Observação: somente as telas marcadas como Ativas no cadastro poderão ser selecionadas posteriormente para aplicação nas lajes.
Aviso: após atribuir uma tela soldada a uma laje, não será possível removê-la do cadastro enquanto estiver sendo utilizada no projeto. Ao tentar realizar a remoção, o programa apresentará a mensagem “Não é possível remover a tela selecionada".
Janela de dimensionamento de lajes
Após configurar as propriedades das telas soldadas, para adotá-la no detalhamento,, acesse a janela de Dimensionamento de Lajes (botão

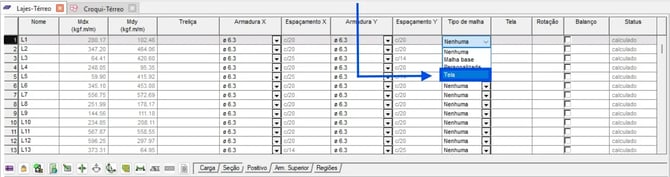

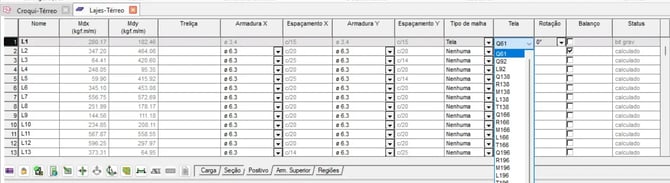

). Na aba Positivo, no campo Tipo da malha, escolha a opção desejada:
- Nenhuma: o programa exibe apenas as armaduras que atendem ao dimensionamento.
- Malha base: aplica os parâmetros configurados em Dimensionamento > Regiões > Malha base (conforme o artigo Como utilizar malha base em lajes?).
- Personalizada: permite definir diâmetro e espaçamento específicos (conforme o artigo [NOVO RECURSO] Armadura personalizada em lajes: como configurar e aplicar no AltoQi Eberick)
- Tela: permite selecionar uma tela soldada previamente configurada em Sistema > Telas soldadas (conforme este artigo).
Ao selecionar essa opção, será habilitada a coluna Tela, na qual é possível escolher uma das telas soldadas previamente ativadas no cadastro.

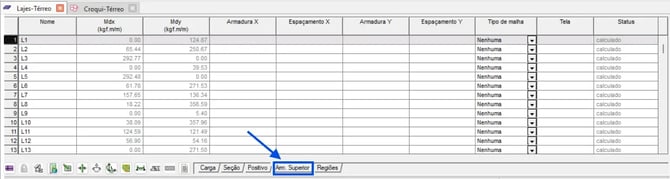

Da mesma forma, na coluna Tipo de malha da aba Arm superior, define-se o seu uso para a laje.
Detalhamento das lajes

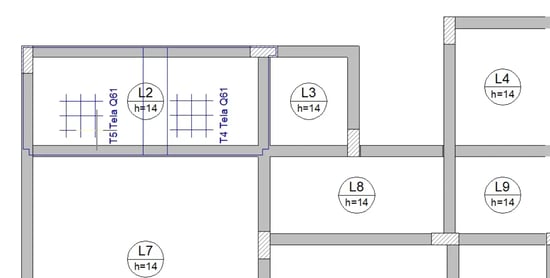

Após realizar o dimensionamento da laje com a tela soldada, ao gerar o detalhamento, a tela adotada será identificada na própria laje, permitindo visualizar sua aplicação no painel.
Aviso: O AltoQi Eberick indica a utilização da tela soldada na laje e gera sua representação de forma simplificada no detalhamento. No entanto, o programa não realiza automaticamente a paginação das telas, ou seja, não define como as telas serão distribuídas ao longo da laje. Para realizar essa distribuição e aprimorar o detalhamento, é possível editar as telas no Editor de Armaduras.
Além dessa representação, o AltoQi Eberick gera um detalhe específico da tela soldada, apresentando sua representação em planta e a indicação das emendas entre telas, facilitando a interpretação da armadura adotada no projeto.
Ao adicionar a Relação do aço às pranchas e detalhamentos, as telas soldadas utilizadas também serão contabilizadas, apresentando as informações correspondentes às telas adotadas no projeto. Para conferir como gerar a Relação do aço, consulte o artigo Como visualizar a relação de aço de um detalhamento?.
Os quantitativos das telas soldadas também são considerados nos relatórios e planilhas de Resumo de materiais, Diagnóstico da estrutura e Emissão de CO². Além disso, as informações das telas podem ser exportadas para o modelo IFC, permitindo sua integração ao fluxo BIM do projeto.
Como realizar o detalhamento no Editor de Armaduras?
O Editor de Armaduras permite trabalhar com telas soldadas no detalhamento, possibilitando realizar manualmente sua paginação e distribuição, além de editar e complementar a representação das telas conforme as necessidades do projeto.
Cadastro das telas soldadas

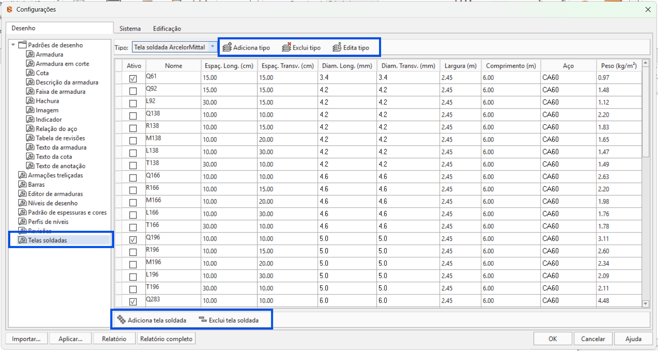

Para acessar o cadastro de telas soldadas no Editor de Armaduras, acesse Arquivo > Configurações > Telas soldadas.
Nesta janela, é possível selecionar e editar as telas cadastradas, além de incluir novas telas ou excluir aquelas que não serão utilizadas no detalhamento.
Lançamento e detalhamento

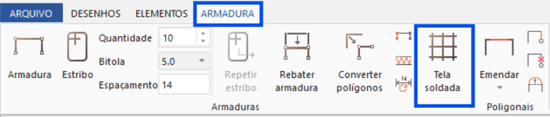

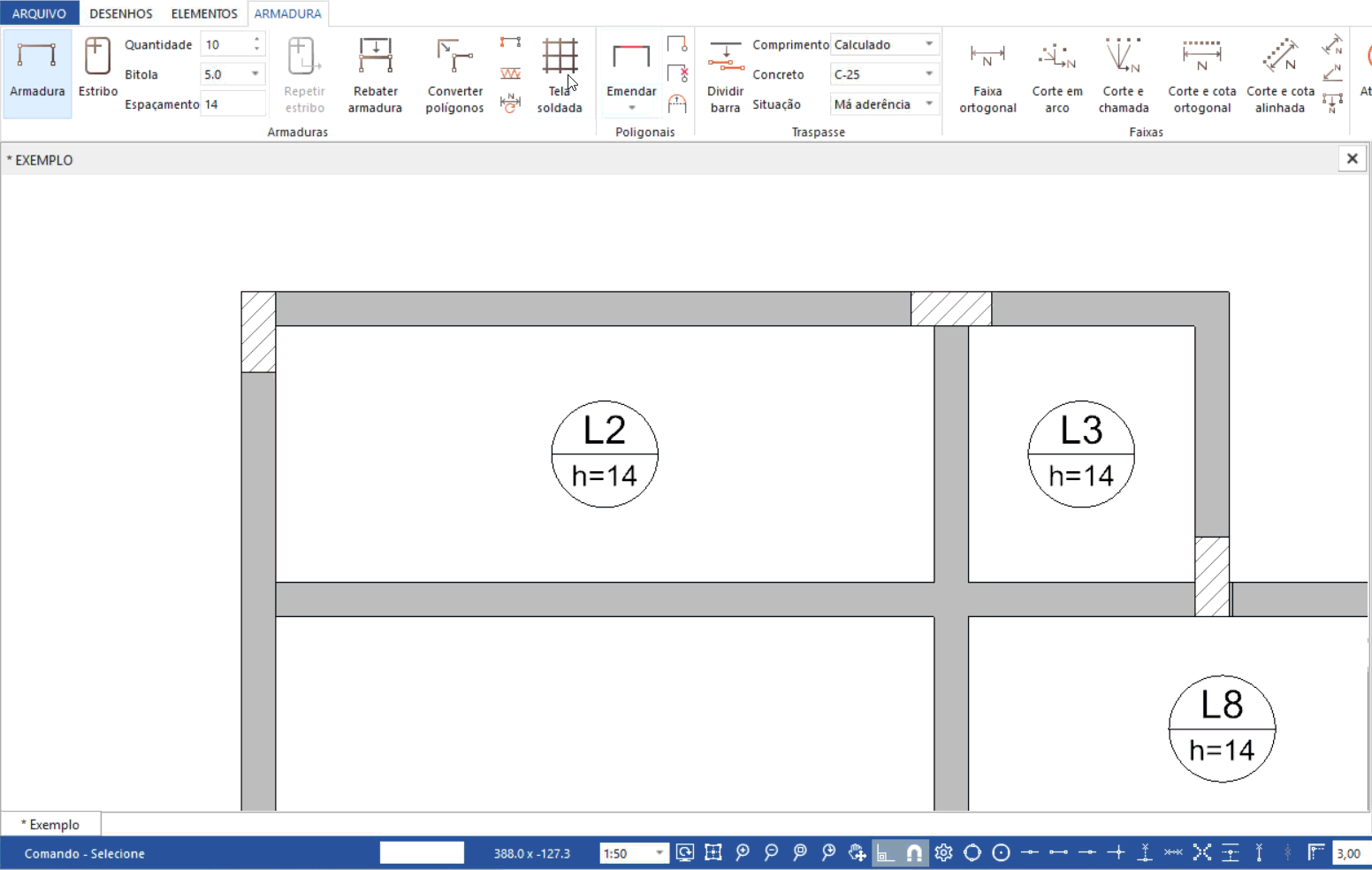

Para inserir uma tela soldada no Editor de Armaduras, acesse o comando Armadura > Armaduras > Tela soldada.
Em seguida, indique os pontos que definem o polígono da região onde a tela será inserida, conforme indicado abaixo. Pressione Enter para concluir o lançamento.

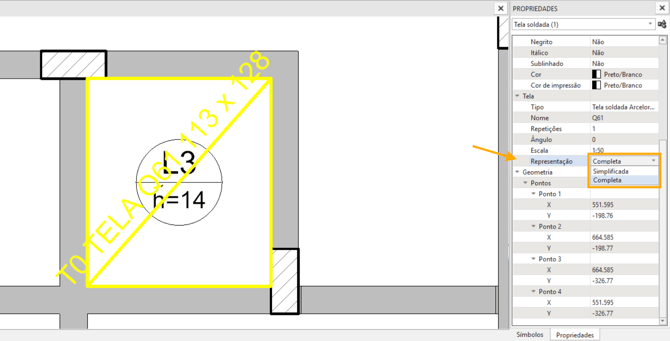

Para telas lançadas em polígonos retos, é possível alterar a forma de representação entre Completa e Simplificada. Para isso, selecione a tela e, na janela Propriedades, acesse Tela > Representação e escolha a opção desejada.
Após o lançamento, o detalhamento das telas pode ser ajustado manualmente. Dessa forma, é possível realizar a paginação e distribuição das telas, além de editar e complementar sua representação conforme as necessidades do projeto.
