Como utilizar duas ou mais famílias de blocos no projeto de alvenaria?

A partir da atualização 2024-11 do AltoQi Builder, o usuário que possuir a versão assinatura poderá utilizar duas ou mais famílias de blocos em um mesmo projeto de alvenaria.

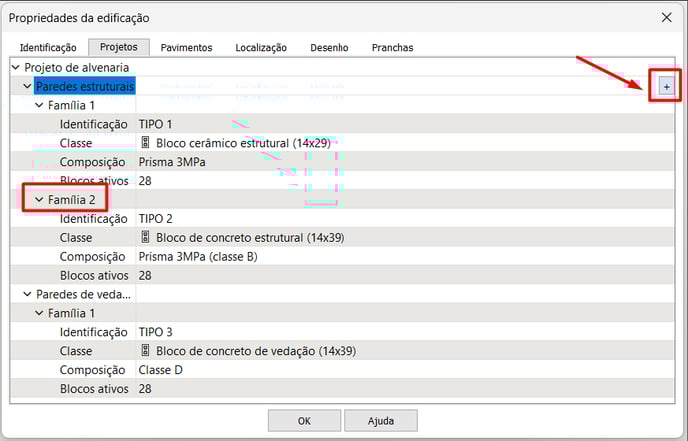

Para isso, as famílias devem ser inseridas nas propriedades do projeto. Acesse a aba "Projetos" conforme indicado no passo anterior e clique sobre o tipo de parede para o qual se deseja inserir uma nova família. Ao clicar no ícone "+" uma segunda família será exibida. A mesma pode ser configurada conforme as opções apresentadas anteriormente.

Observação: Havendo duas ou mais paredes de famílias diferentes conectadas no mesmo nó, o programa força a amarração indireta entre elas, não permitindo ao usuário alterar essa condição.

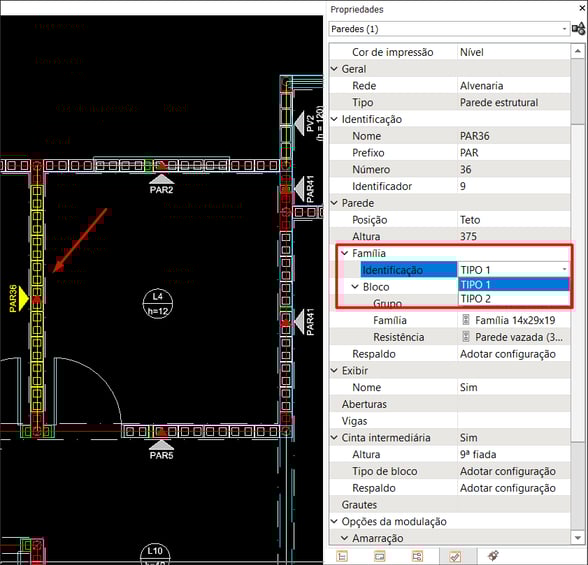

Para habilitar o uso da nova família em uma determinada parede, é necessário selecionar a parede desejada e acessar suas propriedades. Nas propriedades é possível configurar o tipo de família desejado.

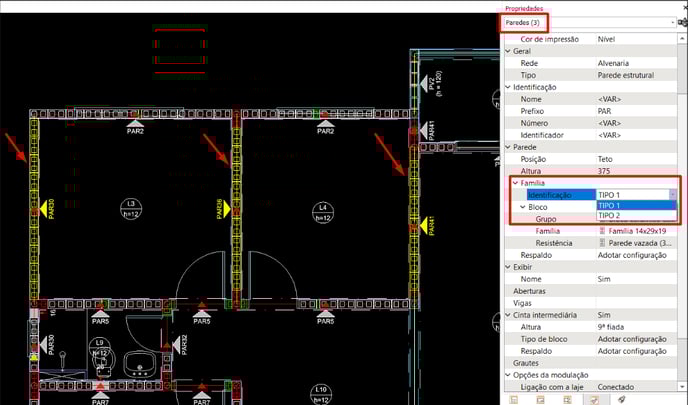

É possível também alterar a família de bloco utilizada para mais de uma parede simultaneamente. Para isso, basta selecionar as paredes desejadas e alterar a configuração da propriedade, conforme a imagem abaixo.

Nas paredes alinhadas em pavimentos adjacentes, o programa verifica a espessura da família adotada para cada parede. Se a parede do nível superior tiver espessura maior que a parede do nível inferior, o programa exibirá o aviso de "Continuidade no pavimento inferior".

Com esses recursos, o projetista de Alvenaria Estrutural ganha muito mais versatilidade e produtividade em suas soluções.
