Como personalizar a indicação dos condutos ligando pavimento?

O AltoQi Builder permite personalizar a indicação dos condutos entre pavimentos, sendo possível configurar o estilo de indicação que será usado, e, para os indicadores de subida e descida, o tamanho do indicador, o terminador e o ângulo.

Para realizar essa personalização, existem duas opções:

Configurar a indicação que será utilizada em todas as ligações entre pavimentos do projeto;
Configurar individualmente cada ligação entre pavimentos;

1 - Configurando o projeto

Para alterar as configurações do projeto deve-se:

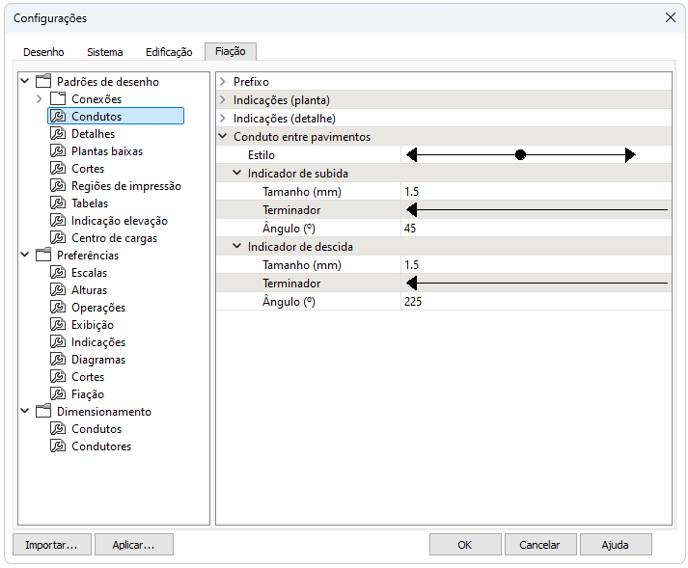

Acessar o menu Arquivo - Configurações;
No diálogo Configurações selecionar a aba do projeto em desenvolvimento, neste exemplo, será demonstrado com a aba Fiação;
Selecionar Padrões de desenho - Condutos;
Em Conduto entre pavimentos realizar as modificações desejadas;

Clicar em OK.

Observação: Estas configurações somente se aplicarão as ligações entre pavimentos realizadas após a mudança. A indicação das ligações entre pavimentos realizada antes da mudança não será alterada.

2 - Configurando individualmente a indicação do conduto ligando pavimentos

Para alterar as configurações de uma indicação de conduto ligando pavimentos deve-se:

Selecionar o conduto que desce;

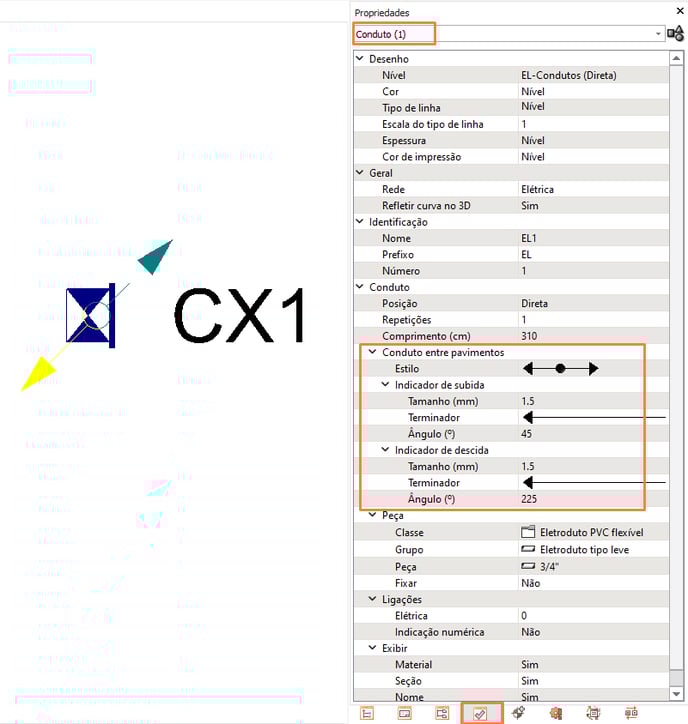

Acessar a guia Elementos, grupo Acessar, comando Propriedades;
Na janela Propriedades, selecionar Conduto (1);
Em Conduto entre pavimentos realizar as modificações desejadas;
Pressione Esc para finalizar.

Observação: A indicação de "Subida" aplica-se sempre a indicação de subida do pavimento imediatamente abaixo do projeto do croqui em edição. Portanto, ao alterar as indicações de subida no pavimento corrente, não serão exibidas alterações nas indicações de subida da coluna em edição, a alteração será aplicada para o pavimento de baixo.

Configurações existentes

Ao acessar as opções de configurações exibidas acima, teremos as seguintes configurações a serem editadas:

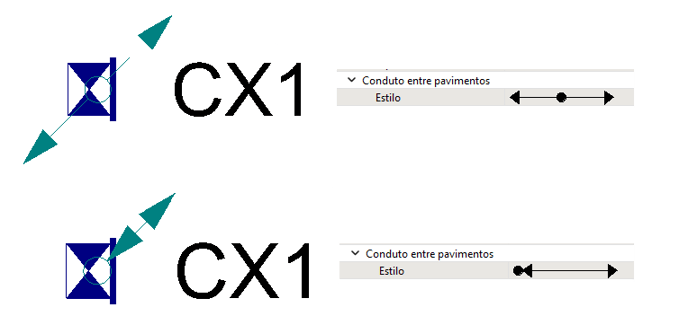

Estilo: Estabelece o estilo da indicação entre pavimentos.

Indicador de subida

Observação: Ao configurar individualmente a indicação do conduto ligando pavimentos, as modificações realizadas nesta configuração afetarão o conduto que sobe, ou seja, a seta que sobe existente na conexão do pavimento abaixo de onde a configuração está sendo realizada.

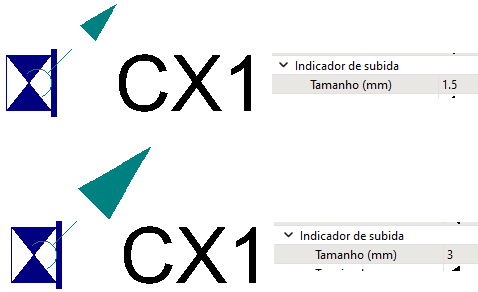

Tamanho (mm): Define o tamanho da seta indicativa.

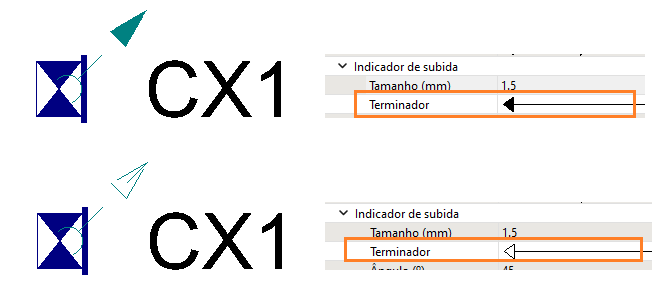

Terminador: Estabelece o modelo de terminador da indicação.

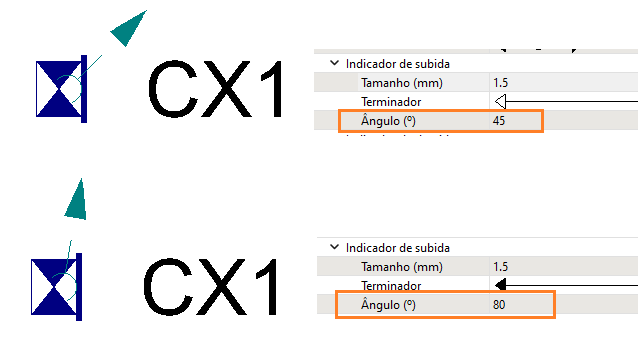

Ângulo(): Define o ângulo da seta indicativa.

Indicador de descida

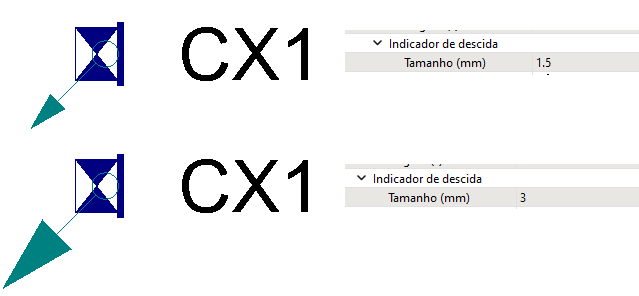

Tamanho (mm): Define o tamanho da seta indicativa.

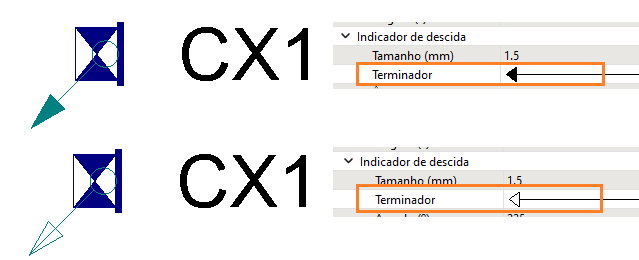

Terminador: Estabelece o modelo de terminador da indicação.

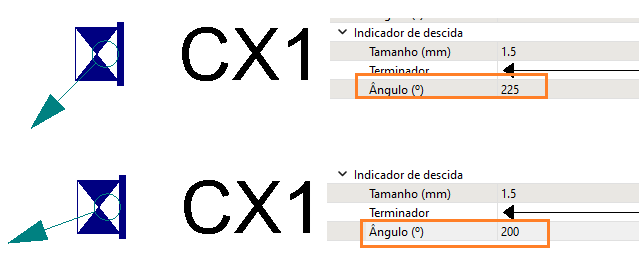

Ângulo(): Define o ângulo da seta indicativa.

Realizando as alterações nas configurações indicadas acima o projetista pode ter uma maior personalização na indicação dos condutos ligando pavimentos.
