Como lançar tomadas no AltoQi Builder?

O presente artigo trata de como lançar tomadas no AltoQi Builder explorando vários tipos de tomadas que podem estar presente em projeto. O artigo também auxilia na criação de tomadas que não estão no cadastro nativo do programa.

Índice

Lançando uma tomada 2P+T
Lançando tomadas trifásicas (3P+T)
Lançando tomada 2P+T e RJ45
Como definir um circuito para a tomada
Como lançar os condutos e processar o projeto elétrico?

Lançando uma tomada 2P+T

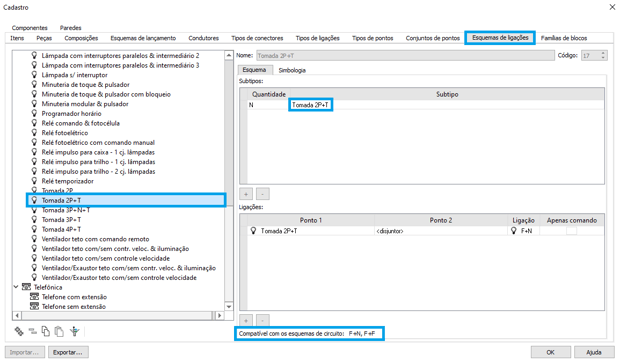

Tendo em vista que a utilização de tomadas 2P+T é uma situação muito comum em projetos elétricos, o módulo Elétrico do AltoQi Builder possui um esquema de ligação cadastrado que permite o lançamento de tomadas 2P+T, compatíveis com circuitos monofásicos e bifásicos.

Observação: Observe que o esquema de ligação nativo de tomadas 2P+T é somente compatível com os esquemas F+N e F+F. Portanto, caso queira usar estas tomadas em um circuito com esquema diferente destes, como por exemplo 2F+N, será necessário cadastrar um novo esquema de ligação.

Lançamento das tomadas 2P+T

O primeiro procedimento a ser realizado é o lançamento das tomadas 2P+T. Para isso, recomendamos seguir o procedimento descrito abaixo:

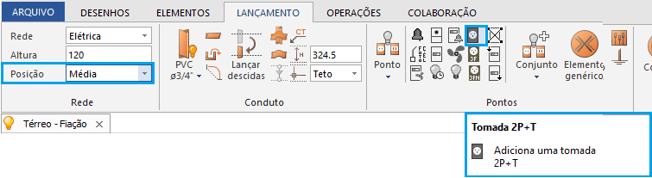

Acesse a guia Lançamento, grupo Rede e defina a Posição;
Ainda na guia Lançamento, acesse o grupo Pontos, botão Tomada 2P+T;

Defina o ponto de inserção;

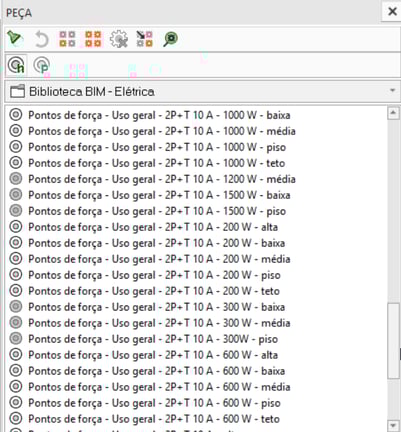

Na janela Peça, selecione a peça e a simbologia desejada;
Determine o Ponto diretor e pressione Enter para encerrar o comando;
Repita esse procedimento para lançar a quantidade desejada de tomadas.

Observação: Também é possível lançar tomadas em outras posições além da média, como piso, teto, alta e baixa. Para isso, escolha a posição desejada na Guia Lançamentos, grupo Rede e escolha a peça adequada na janela que irá se abrir, definir peças.

Observação: Atente-se para o subtipo de ponto selecionado nas Propriedades da peça lançada (guia Elementos, grupo Acessar, comando Propriedades) que deve ser Tomada 2P+T.

Definição do circuito

Para definir o circuito corretamente leia o tópico Como definir um circuito para a tomada. Para tomadas 2P+T o esquema compatível com o esquema de ligação nativo é o F+N ou F+F.

Após realizar os procedimentos, as tomadas estarão lançadas. Para finalizar, deve-se realizar o lançamento dos condutos entre os pontos e Processar seu projeto. Saiba mais como fazer isso no tópico Como lançar os condutos e processar o projeto elétrico? .

Lançando tomada trifásicas (3P+T)

Tendo em vista que a utilização de tomadas trifásicas (esquema 3F ou esquema 3F+N) é uma situação muito comum em projetos elétricos, o módulo Elétrico do AltoQi Builder possui dois esquemas de ligações cadastrados e que dizem respeito a utilização destes tipos de tomada.

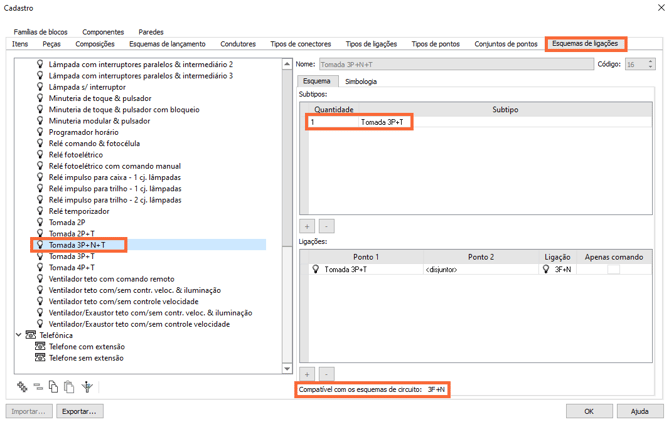

O primeiro esquema de ligação é Tomada 3P+N+T, conforme mostrado na imagem abaixo. Observe que para atender ao esquema de ligação, o subtipo de ponto a ser lançado para que seja compatível com o esquema 3F+N é o Tomada 3P+T.

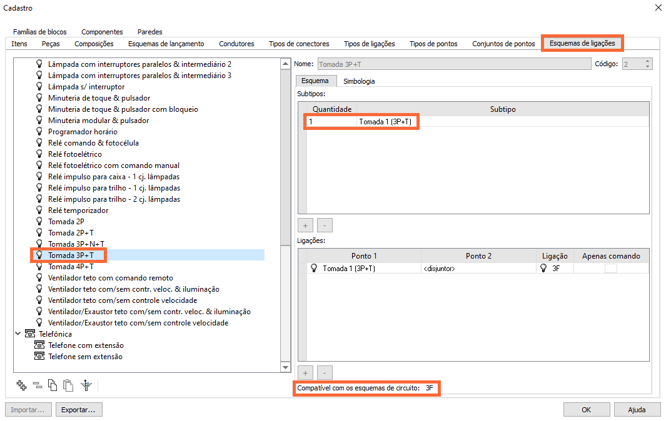

O segundo esquema de ligação é o Tomada 3P+T, conforme mostrado na imagem abaixo. Para atender ao esquema de ligação, o subtipo de ponto a ser lançado para que seja compatível com o esquema 3F é o Tomada 1 (3P+T).

Observação: Ambos os esquemas possuem somente uma tomada 3P+T, caso deseje lançar mais de uma tomada 3P+T ligadas ao mesmo circuito é necessário criar um novo esquema de ligação seguindo as recomendações em Cadastrando um esquema de ligação.

Lançamento de tomadas trifásicas

O primeiro procedimento a ser realizado é o lançamento da tomada trifásica. Nesta etapa, é importante analisar se o esquema que será utilizado para o circuito desta tomada é 3F ou 3F+N, pois de acordo com este esquema, o ponto a ser lançado será diferente.

Para realizar o lançamento da tomada trifásica, recomendamos seguir o procedimento descrito abaixo:

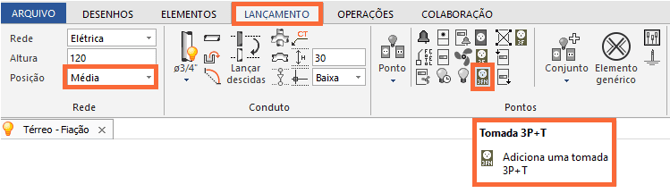

Acesse a guia Lançamento, grupo Rede e defina a Posição;

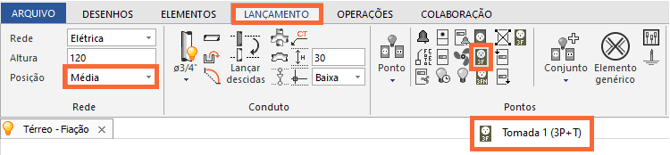

Ainda na guia Lançamento, acesse o grupo Pontos e clique no botão Tomada 3P+T ou Tomada 1 (3P+T);

Defina o ponto de inserção;
Na janela Peça, selecione a peça e a simbologia desejada;

Observação: As peças disponíveis para estes dois subtipos de pontos são as mesmas.

Determine o Ponto diretor e pressione Enter para encerrar o comando;

Definição do circuito

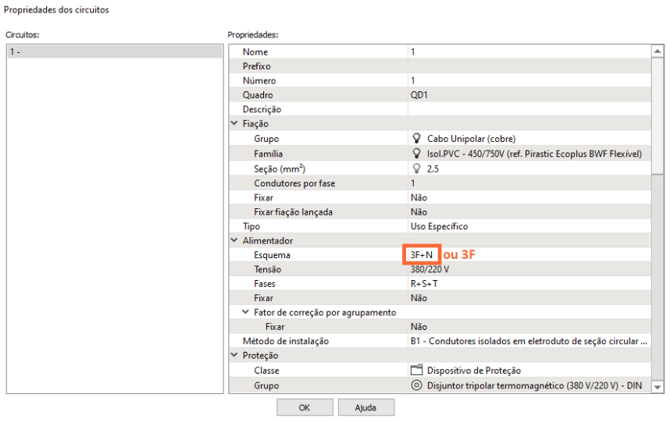

Após realizar o lançamento da tomada trifásica, deve-se definir o circuito para este ponto.Para definir o circuito corretamente leia o tópico Como definir um circuito para a tomada. Selecione o Esquema de acordo com o ponto lançado:

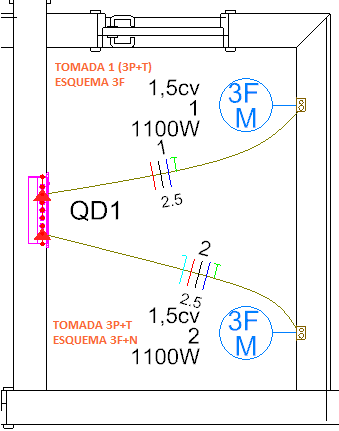

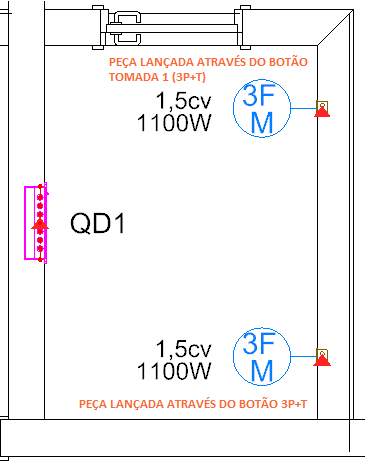

Caso tenha lançado o ponto Tomada 3P+T, selecione o Esquema 3F+N;
Caso tenha lançado o ponto Tomada 1 (3P+T), selecione o Esquema 3F.

Lançando tomada 2P+T e RJ45

Em projetos de instalações é muito comum ter a necessidade de utilizar, em uma mesma caixa 2x4" ou 4x4", tomadas 2P+T e tomadas RJ45.

O módulo Elétrico permitirá realizar este lançamento desde que um projeto unificado tenha sido criado pois para que seja possível incluir um ponto elétrico e um ponto de cabeamento na mesma caixa 2x4" será necessário utilizar a Rede - Múltipla.

Observação: Antes de realizar o lançamento será necessário cadastrar uma peça que possua essa combinação de pontos. Para isso recomendamos a leitura do artigo Exemplo: Cadastrando uma caixa 2x4'' com tomada hexagonal e tomada RJ45.

Para realizar o lançamento de uma tomada 2P+T e uma tomada RJ45 na mesma caixa, existem duas opções:

Através do comando Conjunto, que permite a inserção simultânea de mais de um ponto na mesma caixa;
Lançando individualmente cada ponto, um sobre o outro.

A forma mais simples e rápida de realizar este lançamento é criar um conjunto. Portanto, neste artigo indicaremos como realizar os seguintes procedimentos:

Criar um novo Conjunto com a combinação de pontos desejada;
Lançar este conjunto no projeto.

Observação: Caso deseje lançar os pontos individualmente, um sobre o outro, recomendamos a leitura do artigo Lançando mais de um ponto na mesma caixa.

Cadastrando um conjunto

Para tornar o lançamento de uma peça com vários pontos mais fácil e rápido, o módulo Elétrico disponibiliza o comando Conjunto, que permite a inserção simultânea de mais de um ponto na mesma caixa. Como para o exemplo proposto (tomada 2P+T e tomada RJ45) não existe este conjunto disponível, será necessário cadastra-lo.

Observação: Para realizar este cadastro recomendamos a leitura do artigo Como cadastrar um conjunto de pontos?.

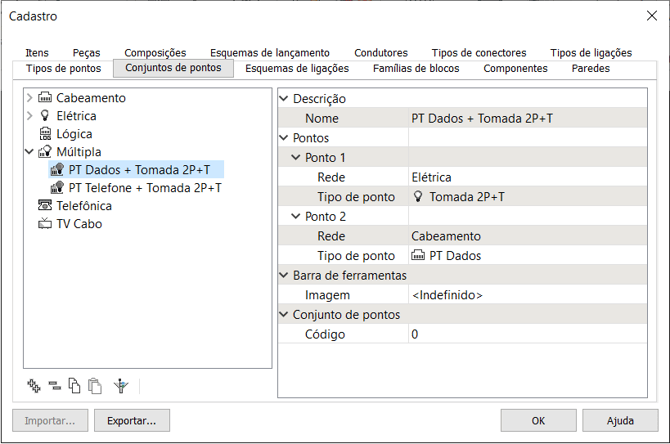

No módulo Cabeamento, os pontos de telecomunicação possuem a diferenciação PT Dados e PT Telefone. Portanto recomendamos cadastrar os conjuntos PT Dados + Tomada 2P+T e PT Telefone + Tomada 2P+T.

Observação: Lembramos que um Conjunto somente pode ser lançado se existir no Cadastro uma peça com a mesma combinação de pontos. Portanto, antes de realizar o lançamento deste conjunto será necessário cadastrar a peça como descrito no artigo Exemplo: Cadastrando uma caixa 2x4'' com tomada hexagonal e tomada RJ45.

Lançamento do conjunto PT XXX (Tomada RJ45) + Tomada 2P+T

Para inserir no projeto o conjunto criado, proceda da seguinte maneira:

Abra o croqui Fiação do pavimento desejado;

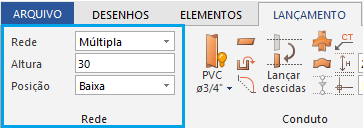

Acesse a guia Lançamento, grupo Rede e defina a Rede - Múltipla;
Ainda no grupo Rede, defina a Posição;

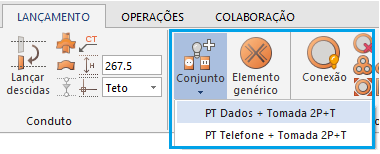

Ainda na guia Lançamento, acesse o grupo Pontos, comando Conjunto - PT Dados + Tomada 2P+T ou PT Telefone + Tomada 2P+T;

Defina o ponto de inserção;

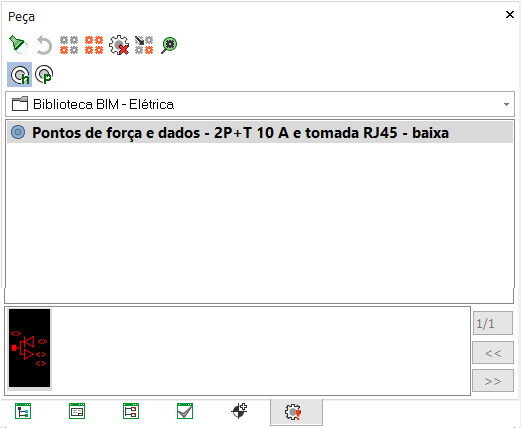

Na janela Peça, selecione a peça e a simbologia;

Observação: Note que o programa lista apenas as peças adequadas à situação definida. Neste caso, apresenta apenas as peças contendo exatamente uma tomada 2P+T e um ponto de telecomunicação, facilitando a escolha da peça correta.

Determine o ponto diretor;
Pressione Esc para finalizar o lançamento.

Definição do circuito

Para finalizar deve-se realizar a definição do circuito elétrico, a associação do circuito de cabeamento ao equipamento desejado. Para tomadas 2P+T o esquema compatível com o esquema de ligação nativo é o F+N ou F+F. A tomada RJ45 já possui circuito e esquema de ligação definidos sendo necessário somente fazer a ligação adequada do equipamento onde o circuito parte até o equipamento do Rack principal.

Observação: Para saber mais sobre como fazer as ligações na rede de cabeamento leia o artigo Como definir as ligações entre equipamentos no projeto de cabeamento?.

Após faça a ligação dos condutos entre os pontos e processe seu projeto. Para saber mais sobre como fazer isso leia o tópico Como lançar os condutos e processar o projeto elétrico?

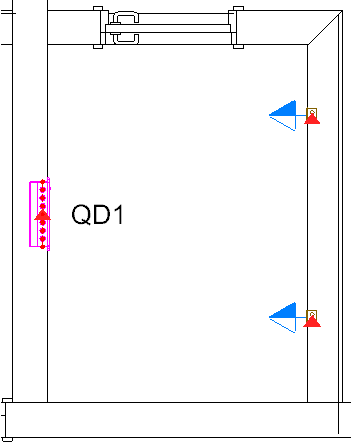

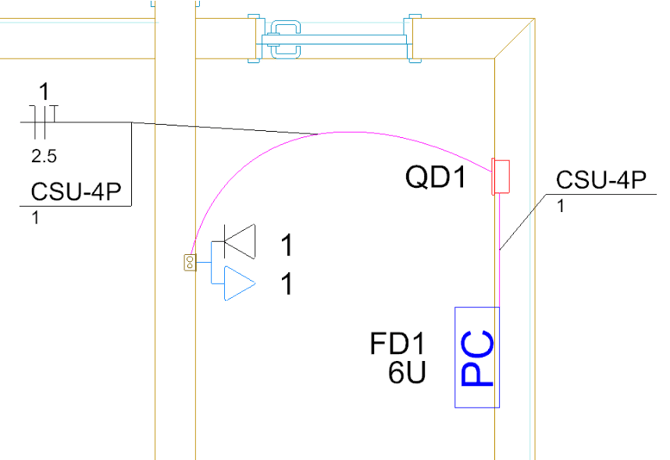

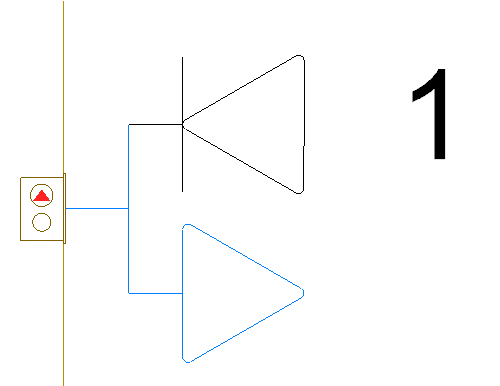

Observação: Caso deseje que pelo mesmo conduto passe fiação da rede Elétrica e da rede Cabeamento, como na imagem abaixo, este conduto precisará ser lançado na rede Múltipla.

Como definir um circuito para a tomada?

Após realizar o lançamento das tomadas, deve-se definir o circuito para estes pontos. Para isso, realize o seguinte procedimento:

Acesse a guia Operações, grupo Exibir, comando Gerenciador;
Na janela Gerenciador selecione o QD, clique com o botão direito do mouse e selecione Adiciona circuito;

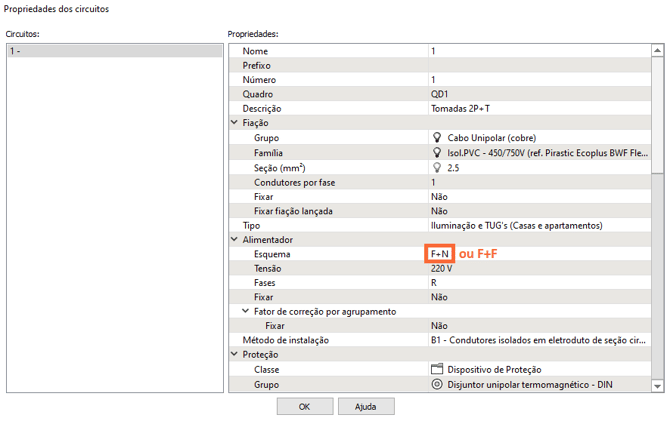

No diálogo Propriedades dos circuitos determine as propriedades desejadas;
Selecione um esquema compatível com o esquema de ligação da tomada. Exemplo: F+N, 2F+N, F+F ou 3F+N.
Clique em OK;

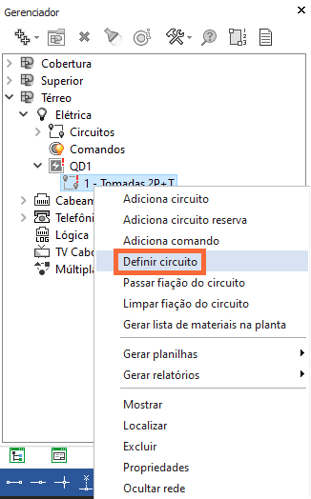

Na janela Gerenciador, clique com o botão direito do mouse no circuito recém criado e selecione Definir Circuito;
Selecione, no croqui, as tomadas que pertencerão a esse circuito e pressione Enter.

Como lançar os condutos e processar o projeto elétrico?

Para o lançamentos dos condutos conectando os pontos, recomendamos a leitura dos artigos Lançamento automático dos condutos e Como lançar os condutos manualmente no projeto Fiação?. Para Processar o projeto, recomendamos a leitura do artigo Como processar o dimensionamento no módulo Elétrico do AltoQi Builder.
