Como alterar a escala dos detalhamentos no AltoQi Eberick?

Ao realizarmos um projeto no AltoQi Eberick, além dos detalhamentos dos elementos, também podemos gerar cortes transversais, plantas de forma, planta de locação, entre outros detalhamentos gráficos. Para cada um desses elementos, é possível definir a escala utilizada em sua representação.

O AltoQi Eberick possui valores padrão de escala, aplicados automaticamente na geração dos elementos. No entanto, esses valores podem ser ajustados conforme as necessidades do projeto. As escalas são configuradas por meio de comandos específicos, e a forma de alteração varia de acordo com o tipo de elemento.

A seguir, serão apresentados os procedimentos para alterar a escala dos seguintes detalhamentos:

• Planta de fôrma

• Planta de locação

• Cortes transversais

• Detalhamentos (como vigas, lajes e pilares)

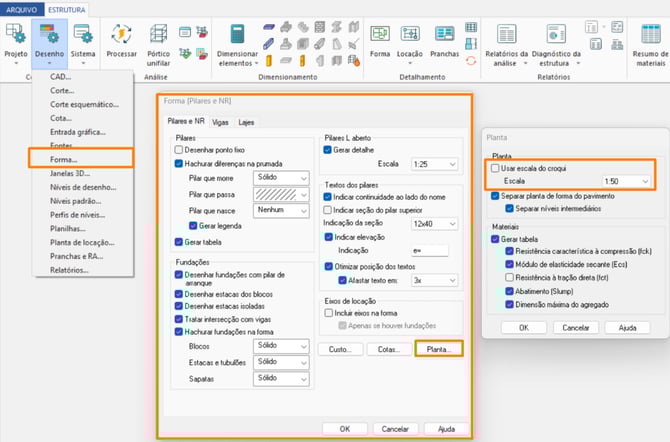

Como alterar a escala da planta de fôrma

Para alterar a escala utilizada na geração da planta de forma no Eberick, siga os passos abaixo:

1. Acesse a guia Estrutura, opção Desenho > Forma.

2. Na janela exibida, clique sobre o botão Planta.

3. Desmarque a opção Usar escala do croqui.

4. Defina a nova escala desejada para a planta de forma.

5. Confirme as alterações.

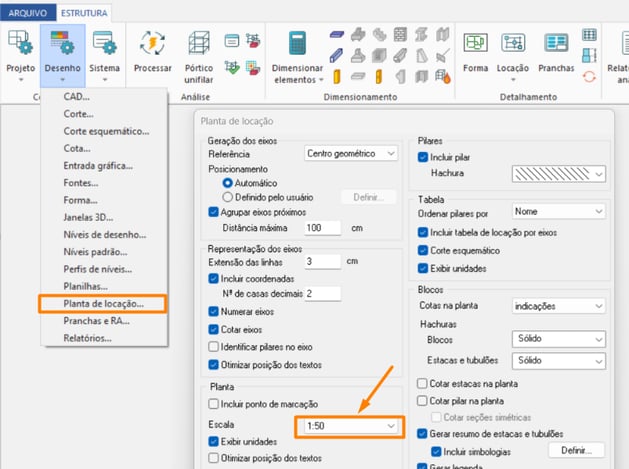

Como alterar a escala da planta de locação

Para alterar a escala utilizada na geração da planta de forma no Eberick, siga os passos abaixo:

1. Acesse a guia Estrutura, opção Desenho > Plata de locação.

2. Defina a nova escala desejada para a planta de forma.

3. Confirme as alterações.

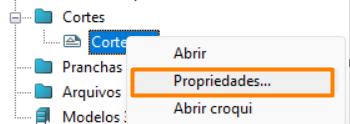

Como alterar a escala do corte transversal

1. Clique com o botão direito sobre o nome do corte transversal.

2. Selecione "Propriedades".



3. No diálogo de configuração, altere a escala para o valor desejado.

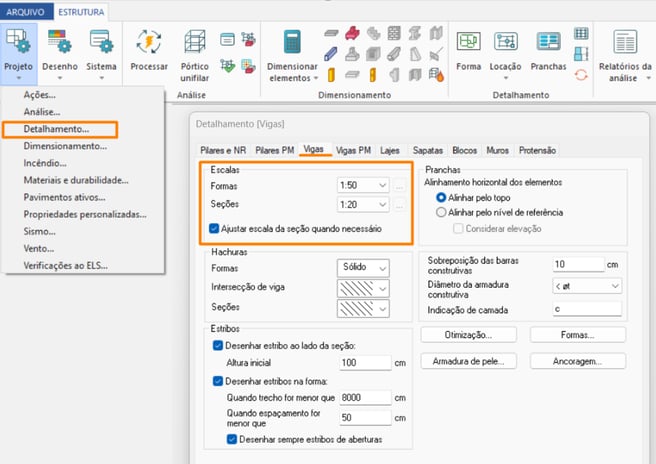

Como alterar a escala dos detalhamentos (vigas, lajes, pilares)

Os detalhamentos de elementos como vigas, lajes e pilares podem ter suas escalas ajustadas individualmente no Eberick. Para isso, siga os passos abaixo:

1. Acesse a guia Estrutura, opção Projeto - Detalhamento.

2. Na janela aberta, selecione o elemento que deseja configurar.

3. Localize o campo de escala e defina o valor desejado.

4. Repita o procedimento para outros elementos, se necessário.

5. Confirme para salvar as alterações.

Com os procedimentos apresentados, é possível ajustar a escala dos principais detalhamentos gerados a partir do Eberick, garantindo que a representação nas pranchas atenda aos requisitos do projeto.
